linzm0238

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 460 點
下載積分: 19868 分
在線時間: 167(小時)
注冊時間: 2021-04-13
最后登錄: 2026-01-24
查看linzm0238的主題 / 回貼

樓主發表于: 昨天

只看樓主 | 小中大

圖片：

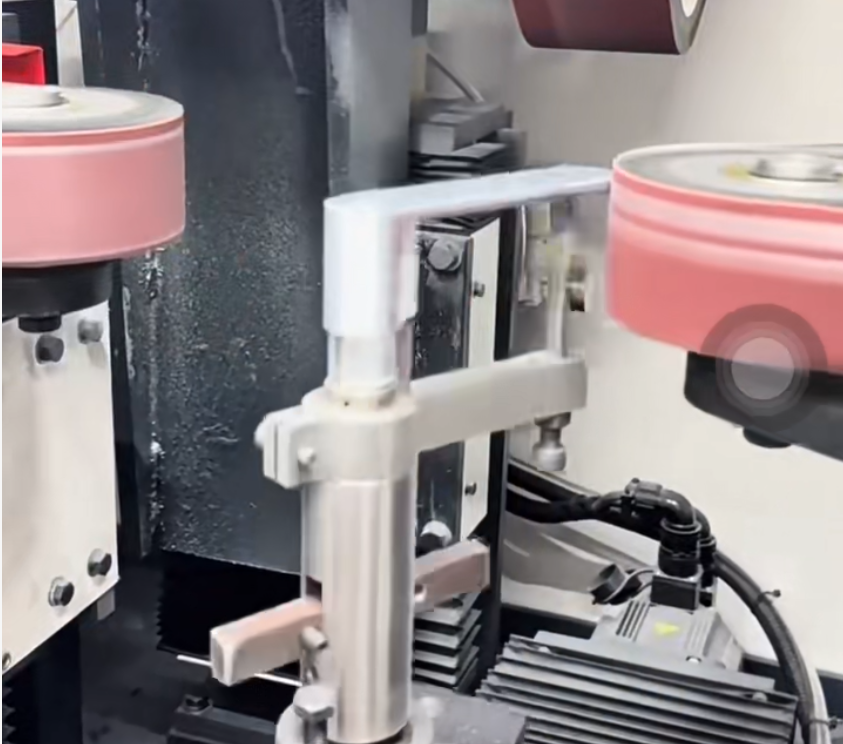

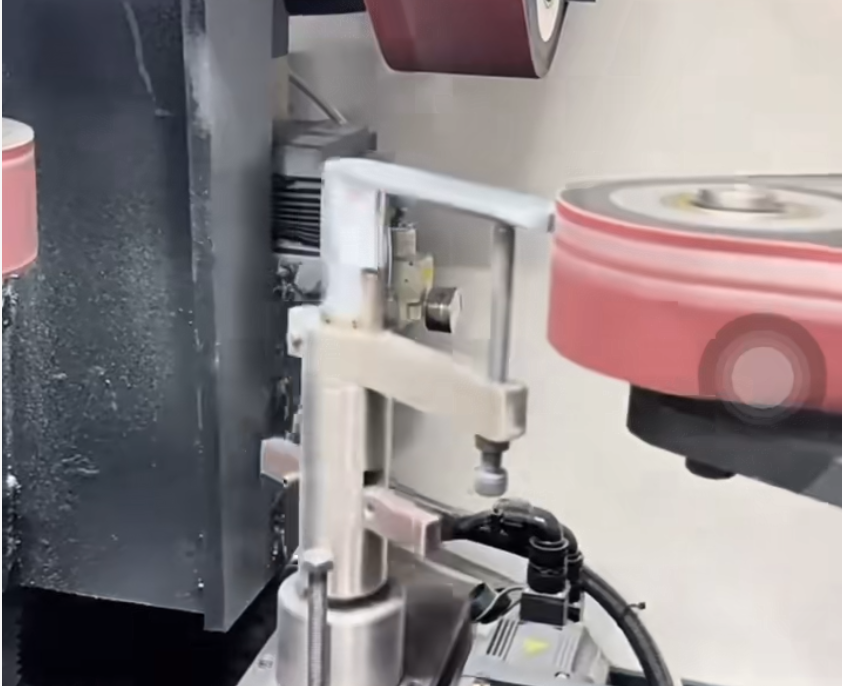

這是龍頭手柄圓弧打磨，前后軸、旋轉軸，還有砂帶軸同時運動。請問這是三軸插補還是電子凸輪實現？
問了plc技術說不好做，問了運動控制器的說這種是plc電子凸輪做的。
PLC基本都是兩軸插補，要實現這樣的效果，而且要適配不同產品。
請教一下各位大神的思路

附件：

視頻.zip (1357 K) 下載次數:17

那時年少

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 642 個
工控威望: 2304 點
下載積分: 34304 分
在線時間: 1430(小時)
注冊時間: 2021-03-24
最后登錄: 2026-01-23
查看那時年少的主題 / 回貼

1樓發表于: 昨天

只看該作者 | 小中大

安裝零件的模塊機構有X/Y/R軸嗎？如果有就是3軸插補了！

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2100 個
工控威望: 3094 點
下載積分: 25511 分
在線時間: 1569(小時)
注冊時間: 2014-01-05
最后登錄: 2026-01-24
查看不小心遇見你的主題 / 回貼

2樓發表于: 昨天

只看該作者 | 小中大

1、上位機。直接支持連續運行的
2、支持G代碼的PLC就可以了

項目、視覺、通訊QQ3515716

wyfeng1018

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 67 個
工控威望: 195 點
下載積分: 763 分
在線時間: 270(小時)
注冊時間: 2016-06-01
最后登錄: 2026-01-23
查看wyfeng1018的主題 / 回貼

3樓發表于: 昨天

只看該作者 | 小中大

個人觀點：龍頭前后移動及旋轉是用的伺服，砂帶前進后退用的氣缸。關于旋轉那個圓弧打磨，砂帶那氣缸前進后退估計做了隨動機構，就是旋轉的時間，砂帶用一個很小的力就能退出后前進。

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1018 個
工控威望: 1209 點
下載積分: 13990 分
在線時間: 326(小時)
注冊時間: 2017-04-12
最后登錄: 2026-01-24
查看工控菜鳥的主題 / 回貼

4樓發表于: 昨天

只看該作者 | 小中大

用codesys的cnc軌跡走G代碼，或者支持DXF軌跡導入的plc

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 5065 個
工控威望: 10013 點
下載積分: 4727 分
在線時間: 3593(小時)
注冊時間: 2016-10-31
最后登錄: 2026-01-24
查看夢雨天涯的主題 / 回貼

5樓發表于: 昨天

只看該作者 | 小中大

有錢直接上機械手，捉水龍頭過來打磨，你只管打磨啟動

樓主留言：

客戶不接受機械手，效率不夠高。。

微信hui530527 b站賬號，夢雨天涯1991
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953

flyfeky

bilibili 工控小工匠孔

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 911 個
工控威望: 1076 點
下載積分: 2074 分
在線時間: 691(小時)
注冊時間: 2012-05-09
最后登錄: 2026-01-23
查看flyfeky的主題 / 回貼

6樓發表于: 昨天

只看該作者 | 小中大

用基恩士的plc是支持g代碼 DXF軌跡導入的。

引用
引用第4樓工控菜鳥于2026-01-23 16:30發表的 :
用codesys的cnc軌跡走G代碼，或者支持DXF軌跡導入的plc

西門子倍福WPF+C#數據庫，槽式設備專家

linzm0238

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 460 點
下載積分: 19868 分
在線時間: 167(小時)
注冊時間: 2021-04-13
最后登錄: 2026-01-24
查看linzm0238的主題 / 回貼

7樓發表于: 昨天

只看該作者 | 小中大

引用
引用第4樓工控菜鳥于2026-01-23 16:30發表的 :
用codesys的cnc軌跡走G代碼，或者支持DXF軌跡導入的plc

G代碼好寫嗎？沒寫過

hezhen880924

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 240 個
工控威望: 366 點
下載積分: 1078 分
在線時間: 849(小時)
注冊時間: 2013-01-08
最后登錄: 2026-01-24
查看hezhen880924的主題 / 回貼

8樓發表于: 昨天

只看該作者 | 小中大

這動作很簡單的

樓主留言：

求大神賜教

linzm0238

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 460 點
下載積分: 19868 分
在線時間: 167(小時)
注冊時間: 2021-04-13
最后登錄: 2026-01-24
查看linzm0238的主題 / 回貼

9樓發表于: 昨天

只看該作者 | 小中大

估計這樣精度達不到

引用
引用第3樓wyfeng1018于2026-01-23 15:30發表的 :
個人觀點：龍頭前后移動及旋轉是用的伺服，砂帶前進后退用的氣缸。關于旋轉那個圓弧打磨，砂帶那氣缸前進后退估計做了隨動機構，就是旋轉的時間，砂帶用一個很小的力就能退出后前進。

工控小c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 639 個
工控威望: 2450 點
下載積分: 13074 分
在線時間: 603(小時)
注冊時間: 2022-10-14
最后登錄: 2026-01-24
查看工控小c的主題 / 回貼

10樓發表于: 昨天

只看該作者 | 小中大

圖片：

好像就是三角函數，設旋轉角度為 θ ,圓弧中心到旋轉中心距離為L，則前進Y=L(1−cosθ)，皮帶X=Lsinθ
CAD畫個圖驗證一下

[ 此帖被工控小c在2026-01-23 18:02重新編輯 ]

本帖最近評分記錄：

下載積分:+1(linzm0238) 厲害了我的哥，一會驗證 ..

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1018 個
工控威望: 1209 點
下載積分: 13990 分
在線時間: 326(小時)
注冊時間: 2017-04-12
最后登錄: 2026-01-24
查看工控菜鳥的主題 / 回貼

11樓發表于: 3小時前

只看該作者 | 小中大

引用
引用第7樓linzm0238于2026-01-23 17:16發表的 :

G代碼好寫嗎？沒寫過

2D軌跡還是好做的
