（一）輸入輸出表關于溫度的部分如下

PIW436是模擬量模塊采集到的輸入信號，其數字范圍是：0～27648對應實際物理溫度值0～100攝氏度。成線性比例的。
WORD是地址的數據格式。16位的。
DB10.DBD104是S7軟件創建的DB塊內從104開始到107號地址內的值。用來存儲PIW436對應的數字量轉化過來的實際物理溫度。32位的。
DU10.104是MCGS軟件里面針對S7軟件創建的DB塊內從104開始到107號地址內的值，是MCGS的表達方式。
MD504的內容跟DB10.DBD104、DU10.104的內容一樣的。因為MCGS上位系統的畫面里面可能無法添加DU10.104，所以用MD504表示。
（二）SCALE這個語句的使用方式：

其實是沒有這個語句的，是調用系統子程序FC105后出現的。它的作用是數值轉換：

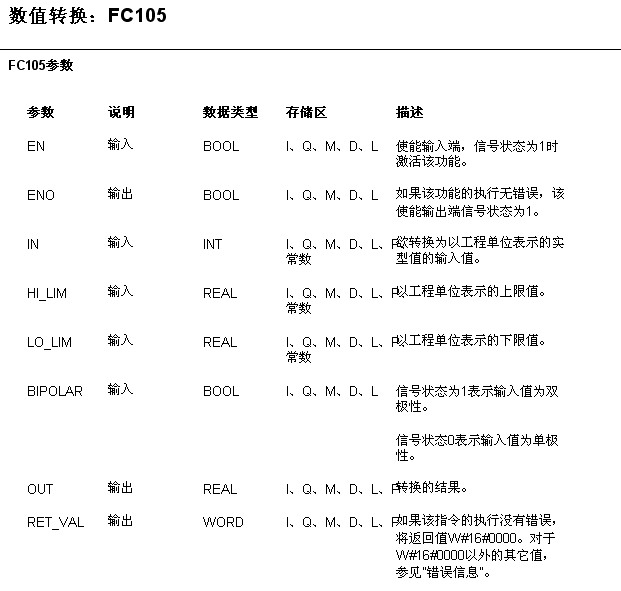

。FC105描述

SCALE功能接受一個整型值(IN)，并將其轉換為以工程單位表示的介于下限和上限(LO_LIM和HI_LIM)之間的實型值。將結果寫入OUT。SCALE功能使用以下等式：

OUT = [ ((FLOAT (IN) ?K1)/(K2朘1)) * (HI_LIM朙O_LIM)] + LO_LIM

常數K1和K2根據輸入值是BIPOLAR還是UNIPOLAR設置。

?BIPOLAR：假定輸入整型值介于 ?7648與27648之間，因此K1 = ?7648.0，K2 = +27648.0

?UNIPOLAR：假定輸入整型值介于0和27648之間，因此K1 = 0.0，K2 = +27648.0

如果輸入整型值大于K2，輸出(OUT)將鉗位于HI_LIM，并返回一個錯誤。如果輸入整型值小于K1，輸出將鉗位于LO_LIM，并返回一個錯誤。


通過設置LO_LIM > HI_LIM可獲得反向標定。使用反向轉換時，輸出值將隨輸入值的增加而減小。
【資料來源】《SIMATIC S7-300/400的系統軟件和標準功能》從網站的常規PDF資料里面可以查找到。

多謝鄧工給我指明了繼續鉆研的方向

看這個工程的亮點：1、MCGS跟S7-300的通訊方式。是MPI通訊還是ProfiBUS通訊還是以太網等通訊方式？怎么添加的設備？怎么添加的變量？
2、工藝流程。編程就是將【工藝流程、動作流程】轉換成機器語言。仔細的琢磨！
3、最后MCGS采集的變量怎么與動畫畫面連接，以及實時曲線、報表啊等等一些上位制作或操作。

希望你再努努力，最好把你的體會心得都發上來，我們一起學習，一起提高。讓家園里的大伙一起分享你的經驗。

鄧工您說的太好了這正是我所想的，我會一直關注這個工程，聽老板說我們還有二期要做。我想問怎么才能把圖片發上去以便更好的學習.

恩，好的，和你一起關注。
自控不是一朝一日的，要每天都積累。堅持每天都看，都想，都練習就行。
我也是一步一步走過來的。 圖片名稱

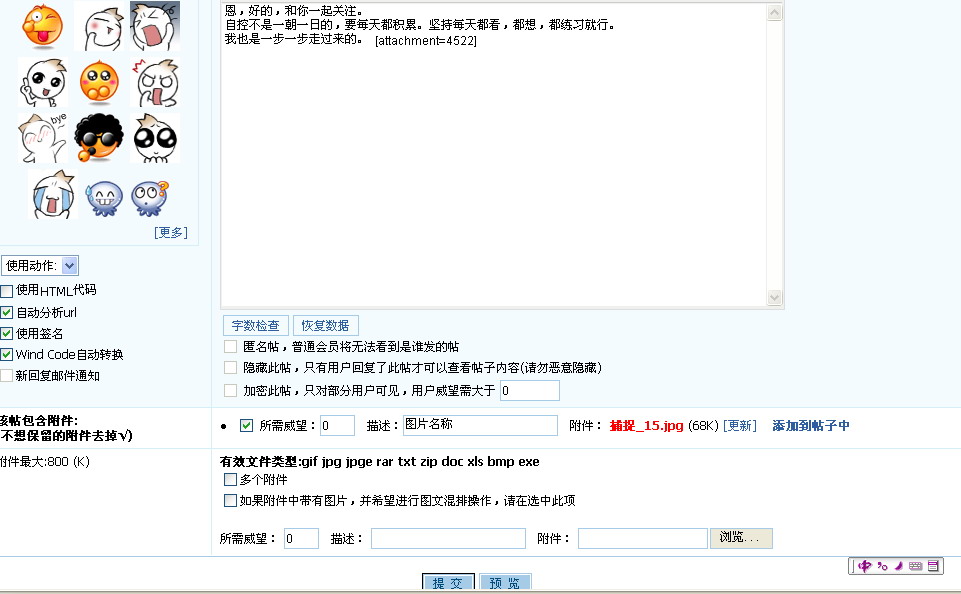

關于發圖片的方式，你看一下我抓的2張圖，估計就會了。主要是選擇復選框【如果附件中帶有圖片，并希望進行圖文混排操作，請在選中此項】然后添加圖片，點提交，就上傳了。然后選擇右面的【 添加到帖子中】就自動添加到編輯框的光標位置了。 上傳圖片

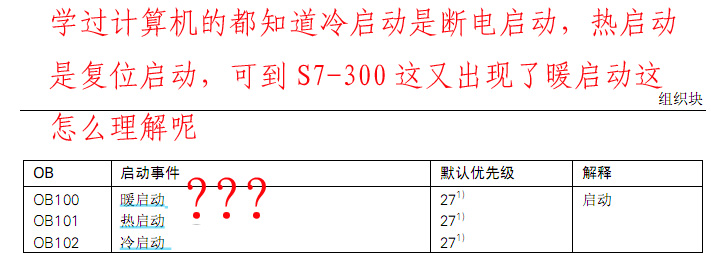

(暖)啟動，啟動時過程映像和不保持的標志存儲器、定時器及計數器被清除，保持的標志存儲器、定時器和計數器以及數據塊的當前值保持(僅當有后備電池，如果使用EPROM 并且CPU的保持特性已賦參數時S7-300甚至沒有后備電池)。OB100中的程序執行一次然后循環程序開始執行。      300系統僅支持該功能！


(熱)啟動 ，在啟動時所有數據（標志存儲器、定時器、計數器、過程映像及數據塊的當前值）被保持， OB 101中的程序執行一次。然后程序從斷點處(斷電, CPU STOP) 恢復執行。這個“剩余循環”執行完后，循環程序開始執行。


冷啟動 CPU318-2和 417-4 還具有冷啟動型的啟動方式。針對電源故障可以定義這種啟動方式。它是通過硬件組態時的CPU參數來設置。 冷啟動時，所有過程映像和標志存儲器、定時器和計數器被清除(甚至保持的!)，而且數據塊的當前值被裝載存儲器的當前值(既原來下裝到CPU的數據塊)覆蓋。 OB 102中的程序執行一次然后循環程序開始執行。


根據【中斷的類型跟優先級】來區分先執行那個OB塊。一般是【電源上電】→→【更新過程影響輸入表】→→【OB優先級級別自動執行】→→【更新過程影響輸出表】

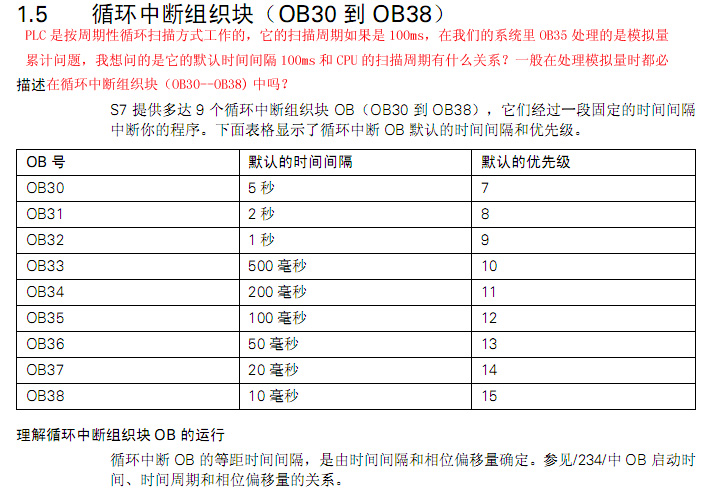

模擬量處理一般是從OB30～OB38里進行的。


相關資料可以查詢【SIMATIC STEP7 V5.4編程】手冊P4-3頁。

400方面的我只作過選型、方案，具體的編程、調試都沒有機會。我懶的去想，浪費腦細胞。因為沒有實際需要，我很少去整這些啟動的方式啊什么的。
你也不必過分關注啟動方面的�，F在你只要知道暖啟動的過程，以及MERS復位就可以了。
以上是我的見解。

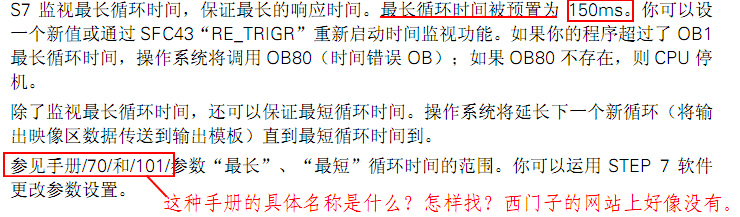

[font=黑體]是的我有點過分關注細節了，下圖中還有問題，麻煩鄧工了！
