1111MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0我們的西家高端1500冗余系列PLC功能非常強大！但是價格也是相當美麗。我們今天來用兩套200smartPLC搭建一個冗余的環境。嘗試在矮子里面拔將軍。
相信能用得起1500冗余系列的業主肯定不會正眼瞧它一次，但是市場的包容性總是很強的，況且一套1500冗余的價格能換來好幾箱smart模塊。那閑話少敘，走過路過別錯過！開搞嘍！
準備2套200smartPLC模塊（本例每套是ST60+AM03）,一個昆侖通態觸屏，還有交換機和電源等。要實現的效果：PLC-A和B硬件配置一樣，程序運算數據實時同步；但一主一備，只有主CPU控制邏輯輸出。當主CPU模塊故障或者與HMI通訊故障時，快速切換到備CPU運行，外部邏輯輸出和HMI通訊同步切換過來。

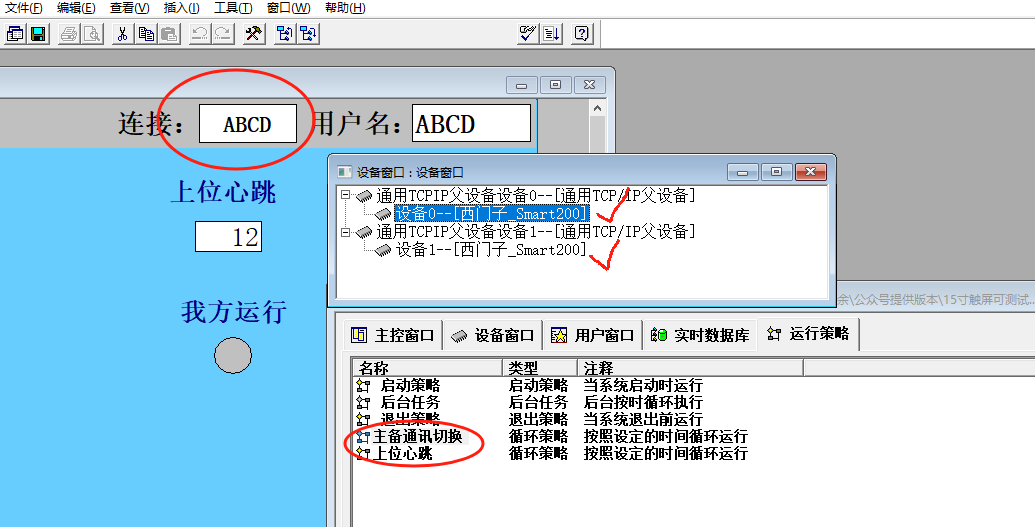

先來從截圖看HMI觸屏和程序的主架構。觸屏要建立兩個TCP/IP設備，里面的變量地址和名稱一模一樣，只有IP不一樣。編寫主備通訊切換腳本，來控制這兩個設備的通訊。再寫一個心跳傳給主CPU用。而PLC里面把子程序分為兩部分，一個是無條件一直調用的，一個是只有主CPU才調用的。兩個PLC程序除冗余設置之外要一模一樣，實際上我們編寫好A之后再?gòu)?fù)制稍微修改為B程序即可。

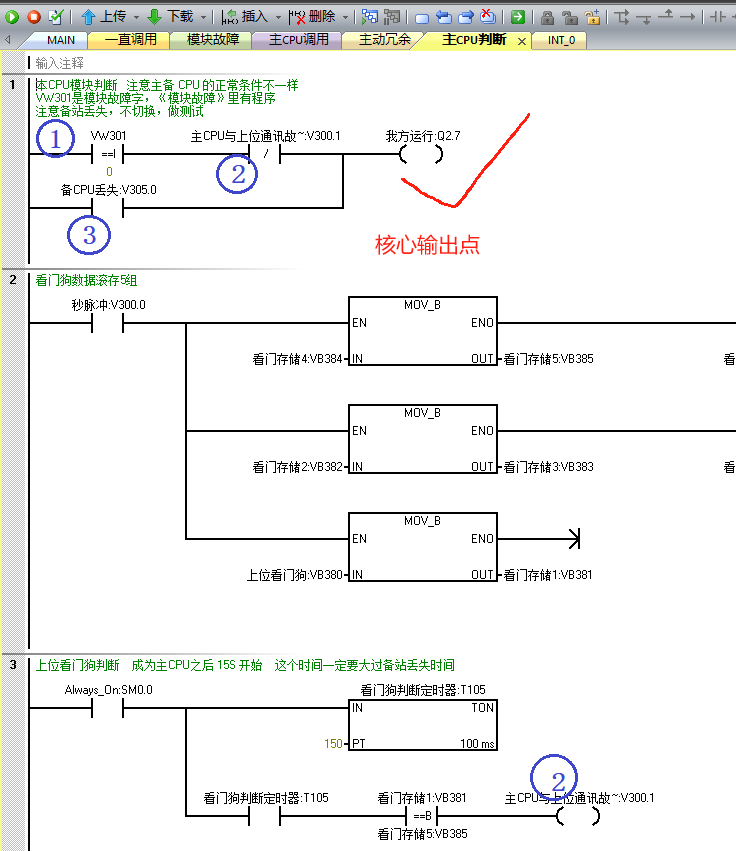

接下來我們主要講解PLC程序?qū)崿F(xiàn)冗余的原理，一個核心的輸出點定義為“我方運行”，然后兩個PLC的這個Q點互傳一下信號（一定要用硬接線哦）。那么主PLC運行時，備PLC就不輸出邏輯運算程序。如圖這個點只有3個邏輯條件來控制，思路清晰，又非常簡單。

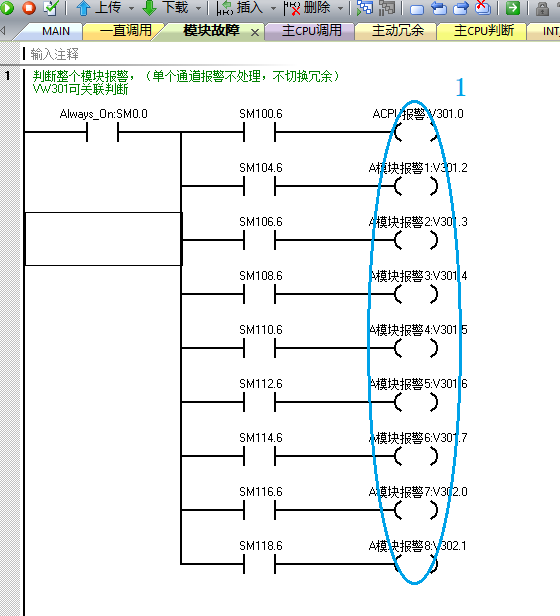

第一，本CPU及模塊報警。本例A為VW301,B為VW303（由于3.0可以帶8個模塊所以直接干滿，按需取用）。
第二，處理HMI看門狗數據。用5個地址當堆棧，順序滾存就行。當通訊斷開的時候，堆棧內數據會慢慢相等，加延時判斷即可。

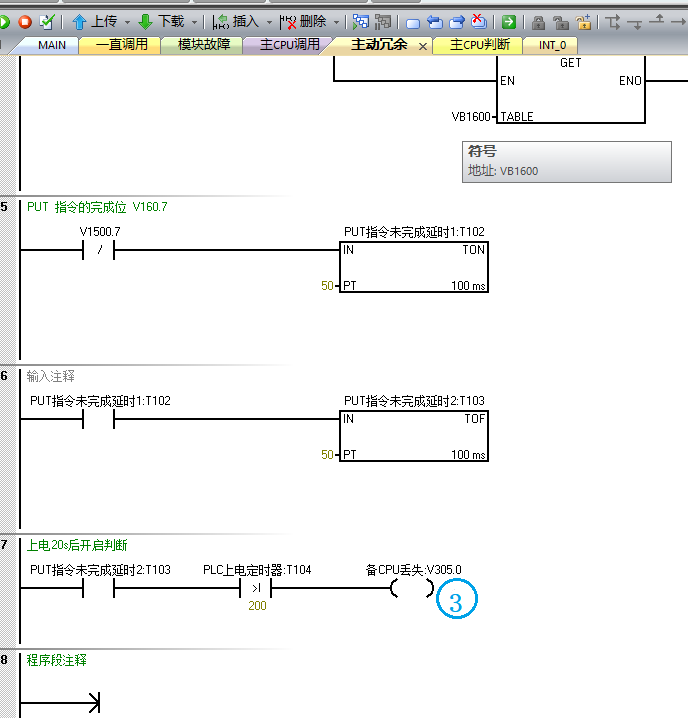

第三，判斷備CPU通訊是否正常。由于主CPU要把一些關鍵數據實時同步給備CPU。所以當PUT指令長時間完不成的時候，就認為備站丟失。這個時候主CPU有問題也不可以切換到備站。
然后到這里就講完了。歡迎各位看官測試并留言討論。
另外由于截圖并不能做到那么詳細，或者您未能理解透徹，如有更過需求請?jiān)谖哪┨庂澷p小編一杯奶茶，并私聊小編要原程序和畫面哦~~
