以太網通訊作為現在作為流行的通訊方式，廣泛的應用在各行各業中，對于工業網絡，以太網通訊也具有實時性高、抗干擾能力強、服務種類多等等的特點，西門子PLC 具有強大的以太網通訊功能，針對不同的應用也支持種類繁多的通訊協議。
S7通信協議是西門子S7系列PLC內部集成的一種通信協議，適用于西門子S7系列PLC之間進行通信，它是一種運行在傳輸層之上的（會話層/表示層/應用層）、經過特殊優化的通信協議，其信息傳輸可以基于MPI網絡、PROFIBUS網絡或者以太網。
下面以MCGS觸摸屏和2臺西門子S7-200SMART為例，介紹觸摸屏與多臺 PLC的無線S7協議通信實現過程。在本方案中采用了西門子PLC無線通訊終端DTD418M，作為實現無線通訊的硬件設備。
在通訊搭建過程中，我們無需更改網絡參數和原有程序，也不必了解S7協議細節，通過歐美系PLC專用無線通訊終端DTD418M，即可直接替換觸摸屏與PLC之間有線以太網通訊，且穩定方便的實現S7協議下無線以太網通訊。

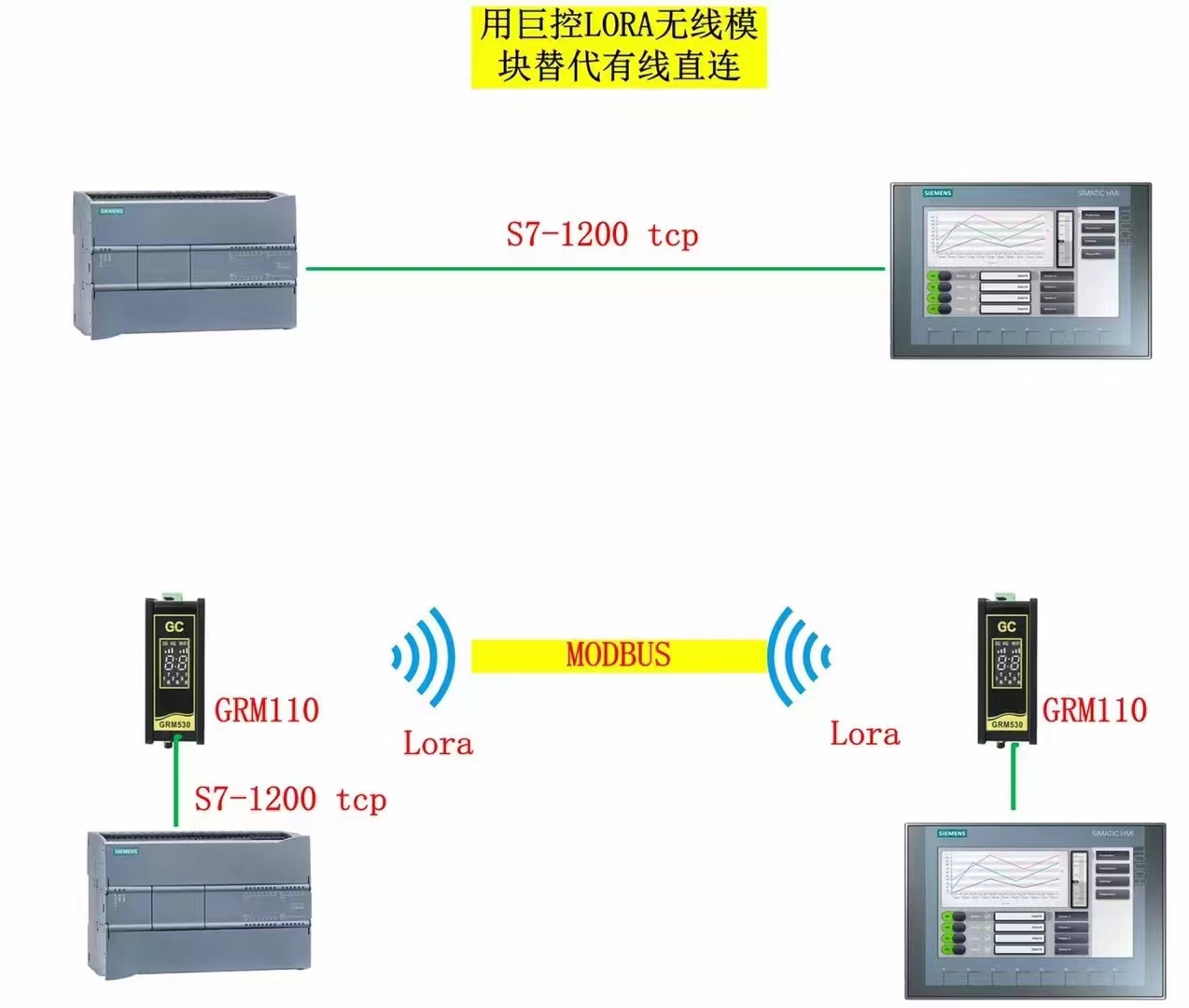

無線網絡圖 ▼

測試設備與參數
● 西門子PLC型號：S7-200Smart × 2臺
● 觸摸屏：MCGS-TPC7031KT × 1臺
● 通訊設備：DTD418MA × 3塊
● 主從關系：1主2從
● 通訊接口：RJ45接口
● 供電：12-24VDC
● 通訊協議：S7協議
● 傳輸距離：100米，1KM
通訊主要特征:
◆ 可以直接代替有線以太網線，實現無線組網；
◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；
◆ 全數字無線加密傳輸方式，不插卡無運行費用；
◆ 無需更改程序，即插即用，自適應接口協議；
◆ 可工作于各種惡劣環境下的工業場合。
接線方式
1.觸摸屏與DTD418M接線
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入MCGS觸摸屏的RJ45接口。

2.PLC與DTD418M接線
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口

觸摸屏配置
1.文件-新建工程
2.設備窗口-設備工具箱-通用TCP/IP設備-SMART200以太網
3.設置IP地址

4.每臺設備的變量的添加
5.畫面制作
PLC簡單配置
1. 新建工程，并如下圖所示

2. 簡單程序的編寫：用M點驅動響應的Q點輸出
3.點擊下載-全部-查找CPU
4.點擊下載：2臺PLC的IP分別設置192.168.2.10和192.168.2.11。將程序下載到PLC
無線通訊測試
1、用觸摸屏的M點按鈕控制PLC對應的Q點，同時在觸摸屏上監測Q點輸出
2、給PLC的I點輸入信號，看觸摸屏是否有監測到相應點的信號
