樓主  發表于: 2022-02-10 10:44
圖片：
圖片：

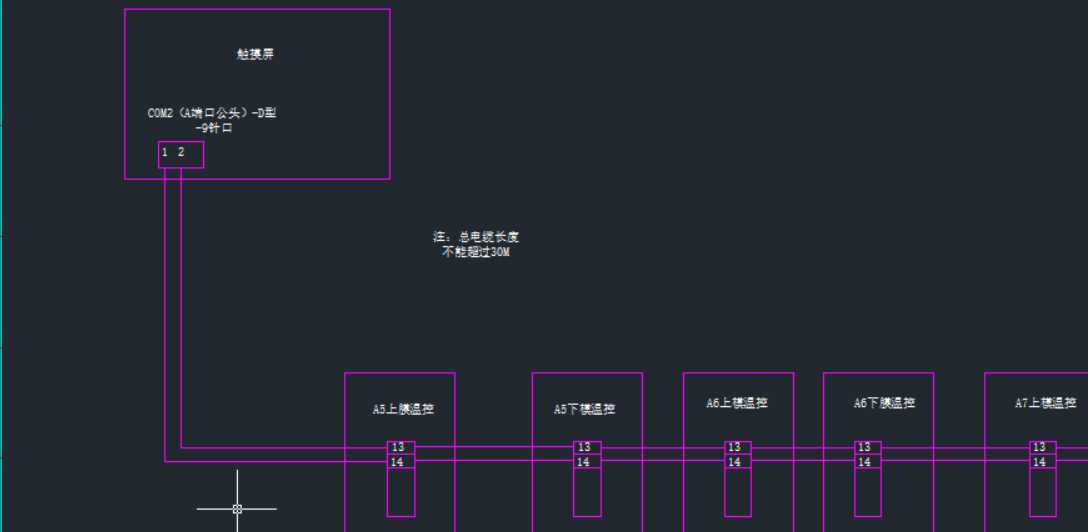

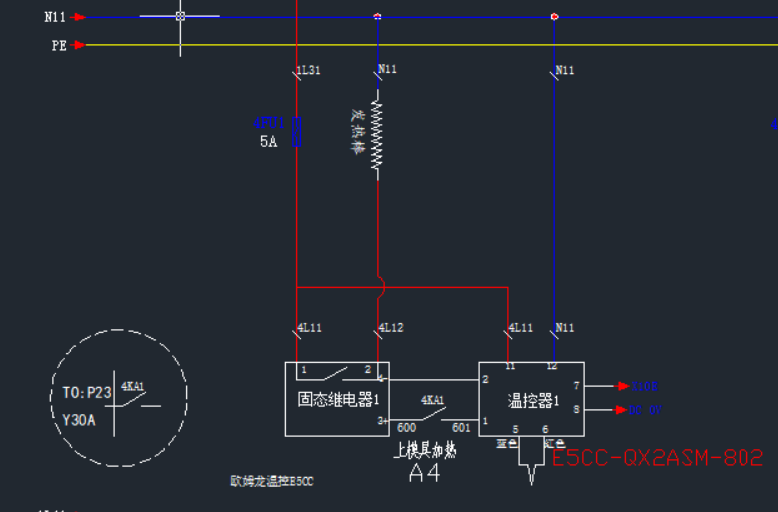

溫控器E5CC-802,觸摸屏MT8102IE
接線方式以及通信設置，溫控設置，觸摸屏設置，報警設置，設定值以及當前值，采用MODBUS485-2W
通信，最后一站并聯120歐姆1/2W的終端電阻。
熱電偶為K型2線型。。。藍色線接5號腳
附件： EBProject1.rar (1448 K) 下載次數:855
本帖最近評分記錄：
  • 下載積分:+1(李洪武)
  • 下載積分:+1(zxc6688) 熱心助人！
  • 下載積分:+5(apei2014) 感謝分享！
    18977362065
    知易行難
    級別: 略有小成
    精華主題: 0
    發帖數量: 235 個
    工控威望: 296 點
    下載積分: 11961 分
    在線時間: 210(小時)
    注冊時間: 2019-02-27
    最后登錄: 2025-11-19
    查看18977362065的 主題 / 回貼
    1樓  發表于: 2022-02-10 14:28
    感謝樓主
    tonywu0227
    級別: 工控俠客
    精華主題: 0
    發帖數量: 231 個
    工控威望: 2404 點
    下載積分: 6501 分
    在線時間: 104(小時)
    注冊時間: 2020-02-09
    最后登錄: 2024-07-15
    查看tonywu0227的 主題 / 回貼
    2樓  發表于: 2022-02-10 14:45
    謝謝樓主
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11936 個
    工控威望: 19731 點
    下載積分: 15277 分
    在線時間: 2830(小時)
    注冊時間: 2013-01-31
    最后登錄: 2025-12-07
    查看往事如風的 主題 / 回貼
    3樓  發表于: 2022-02-10 18:53
    謝謝分享
    三人行者必有我?guī)?，擇其善者而從之
    secgo
    玩多了就更不會玩了~
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1324 個
    工控威望: 1619 點
    下載積分: 68062 分
    在線時間: 220(小時)
    注冊時間: 2009-03-06
    最后登錄: 2025-11-27
    查看secgo的 主題 / 回貼
    4樓  發表于: 2022-02-14 16:45
    感謝分享，學習一下
    zouyunhuang
    級別: 探索解密
    精華主題: 0
    發帖數量: 106 個
    工控威望: 174 點
    下載積分: 552 分
    在線時間: 31(小時)
    注冊時間: 2021-09-18
    最后登錄: 2024-10-18
    查看zouyunhuang的 主題 / 回貼
    5樓  發表于: 2022-02-25 17:41
    引用
    引用樓主zouyunhuang于2022-02-10 10:44發表的 歐姆龍E5CC-802溫控器與威綸觸摸屏通信 :
    溫控器E5CC-802,觸摸屏MT8102IE
    接線方式以及通信設置，溫控設置，觸摸屏設置，報警設置，設定值以及當前值，采用MODBUS485-2W
    通信，最后一站并聯120歐姆1/2W的終端電阻。
    熱電偶為K型2線型。。。藍色線接5號腳




    更正一下，，觸摸實際接口時COMA---軟件里面選擇COM2
    mtc04245
    級別: 家園常客
    精華主題: 0
    發帖數量: 450 個
    工控威望: 560 點
    下載積分: 36238 分
    在線時間: 528(小時)
    注冊時間: 2020-11-07
    最后登錄: 2025-12-05
    查看mtc04245的 主題 / 回貼
    6樓  發表于: 2022-02-25 17:49
    謝謝分享！
    zhongliang
    學無止境
    級別: 工控俠客
    精華主題: 0
    發帖數量: 735 個
    工控威望: 2139 點
    下載積分: 4705 分
    在線時間: 603(小時)
    注冊時間: 2012-10-11
    最后登錄: 2025-12-03
    查看zhongliang的 主題 / 回貼
    7樓  發表于: 2022-02-25 21:10
    謝謝分享
    ****************************學海無涯****************************
    xukang
    級別: 探索解密
    精華主題: 0
    發帖數量: 119 個
    工控威望: 170 點
    下載積分: 431 分
    在線時間: 167(小時)
    注冊時間: 2021-07-25
    最后登錄: 2024-11-23
    查看xukang的 主題 / 回貼
    8樓  發表于: 2022-02-27 20:59
    感謝大佬
    suiyuan666
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 674 個
    工控威望: 1390 點
    下載積分: 4944 分
    在線時間: 747(小時)
    注冊時間: 2008-06-15
    最后登錄: 2025-11-29
    查看suiyuan666的 主題 / 回貼
    9樓  發表于: 2022-02-28 10:13
    感謝分享，學習一下！
    zouyunhuang
    級別: 探索解密
    精華主題: 0
    發帖數量: 106 個
    工控威望: 174 點
    下載積分: 552 分
    在線時間: 31(小時)
    注冊時間: 2021-09-18
    最后登錄: 2024-10-18
    查看zouyunhuang的 主題 / 回貼
    10樓  發表于: 2022-04-08 15:51
    引用
    引用樓主zouyunhuang于2022-02-10 10:44發表的 歐姆龍E5CC-802溫控器與威綸觸摸屏通信 :
    溫控器E5CC-802,觸摸屏MT8102IE
    接線方式以及通信設置，溫控設置，觸摸屏設置，報警設置，設定值以及當前值，采用MODBUS485-2W
    通信，最后一站并聯120歐姆1/2W的終端電阻。
    熱電偶為K型2線型。。。藍色線接5號腳



    新增溫控曲線，資料取樣轉換成浮點數的做法；因?yàn)槭怯|摸屏直接與溫控通信，溫控顯示器為顯示1位小數，假設顯示38.5，實際上傳給觸摸屏的值是385，威綸觸摸屏數值顯示元件有顯示幾位幾位小數，所以可以改成自己想顯示的值沒問題。但在資料取樣中，做曲線圖的時候是沒有這個功能，所以我們必須自己轉換一下。宏指令是百度加現學現用，所以可能不是最優的方法



    最后總結，這個通信的東西，很多細節不注意就是不知道為什么沒了顯示。我因?yàn)樾?shù)點的問題，搞了兩天才想明天找到為什么我的曲線沒有顯示。
    附件： ceshi.zip (1882 K) 下載次數:208
    工控菜鳥
    菜鳥一只
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1005 個
    工控威望: 1195 點
    下載積分: 13961 分
    在線時間: 322(小時)
    注冊時間: 2017-04-12
    最后登錄: 2025-12-09
    查看工控菜鳥的 主題 / 回貼
    11樓  發表于: 2022-04-08 17:15
    曾經做過一次，現在忘記怎么設置那個溫控器了
    • «
