迷路的土豪

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 95 個
工控威望: 146 點
下載積分: 526 分
在線時間: 61(小時)
注冊時間: 2021-03-10
最后登錄: 2025-11-13
查看迷路的土豪的主題 / 回貼

12樓發表于: 2021-04-29 10:37

只看該作者 | 小中大

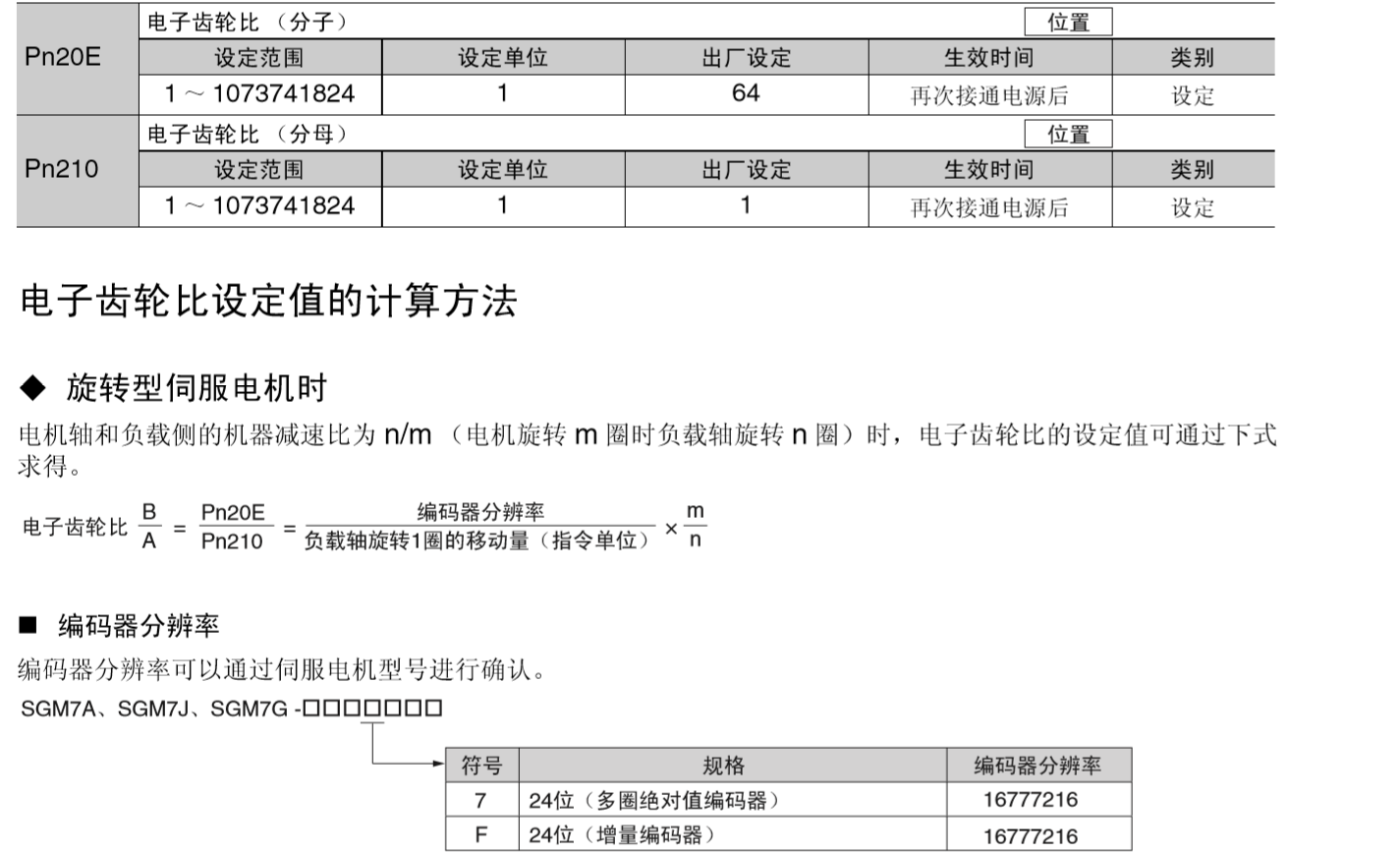

圖片：

11樓說的沒錯，一般驅動器里都有齒輪比的設定，算一下就可以

13660355656

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 84 個
工控威望: 119 點
下載積分: 9997 分
在線時間: 134(小時)
注冊時間: 2021-03-19
最后登錄: 2025-12-05
查看13660355656的主題 / 回貼

13樓發表于: 2021-04-29 10:58

只看該作者 | 小中大

多看手冊好好學習

一路向前hg

相互學習，共同進步！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 226 個
工控威望: 303 點
下載積分: 917 分
在線時間: 145(小時)
注冊時間: 2019-12-07
最后登錄: 2025-08-28
查看一路向前hg的主題 / 回貼

14樓發表于: 2021-04-29 13:39

只看該作者 | 小中大

齒輪比這部分我是知道的，用總線的話就無需設置，初始值就行
發脈沖的很久沒用了，這兩天看到人說脈沖口最高評率是200000KHZ/每秒才想到，如果不設置齒輪比的話，使用22位23位編碼器伺服時，
想伺服走一圈的話，PLC已極限速度發脈沖都要21/42秒伺服才走一圈，這速度明顯是達不到要求的，伺服廠家和PLC廠家怎么不設計個脈沖速度和分辨率相差不多，我主要是說這個問題

斗志不能低

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1005 個
工控威望: 1195 點
下載積分: 13961 分
在線時間: 322(小時)
注冊時間: 2017-04-12
最后登錄: 2025-12-09
查看工控菜鳥的主題 / 回貼

15樓發表于: 2021-04-29 16:29

只看該作者 | 小中大

圖片：

我都偷懶直接在軟件設置一圈脈沖

樓主留言：

部分型號只能在上位機上設置一圈脈沖

yuehuasheji

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 305 個
工控威望: 439 點
下載積分: 796 分
在線時間: 87(小時)
注冊時間: 2007-11-09
最后登錄: 2025-11-27
查看yuehuasheji的主題 / 回貼

16樓發表于: 2021-04-30 18:07

只看該作者 | 小中大

伺服的一圈脈沖數改一下，算出來滿足精度和速度的要求

奮斗人生

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 570 個
工控威望: 740 點
下載積分: 10839 分
在線時間: 68(小時)
注冊時間: 2011-09-05
最后登錄: 2025-10-28
查看奮斗人生的主題 / 回貼

17樓發表于: 2021-04-30 21:13

只看該作者 | 小中大

引用
引用樓主一路向前hg于2021-04-27 10:06發表的 PLC發脈沖問題 :
從事工控也有三年多了，一直都是用總線伺服，脈沖的早就忘掉
請教各位師傅，PLC發脈沖的最高頻率是多少，伺服驅動器接收脈沖動作又是怎么和PLC銜接的
比如我想伺服電機1秒轉完一圈，驅動器分辨率是23位，8388608為一圈，
我看到一些主流PLC自帶發脈沖口的最高頻率為200KPPS，一秒200000個脈沖，發完8388608，也要41秒啊，那是怎么控制到1秒轉完一圈呢
不懂就要不恥下問，讓各位師傅見笑了，也再次先謝謝各位師傅解答疑惑

能發點總線的學習資料嗎?

樓主留言：

我都沒總線的資料，都是官方手冊，在看同事案例，就會了

bruce2020

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1305 個
工控威望: 1583 點
下載積分: 3957 分
在線時間: 897(小時)
注冊時間: 2017-11-25
最后登錄: 2025-12-02
查看bruce2020的主題 / 回貼

18樓發表于: 2021-05-01 10:24

只看該作者 | 小中大

用了先進的東西，再用脈沖輸出的就懵圈。呵呵呵。一切都是多慮。最簡單的搞法就是馬達每轉脈沖數。當然搞電子齒輪也可以。道理都一樣的。你控制速度就是控制最高脈沖輸出量。從你的理解來看。是乎是沒有理解馬達的運動控制精度等。因?yàn)閷?dǎo)程不可能很小。200K的脈沖實際上也是夠用的。
我自己整理的資料。希望對你有用。

電子齒輪比與每轉脈沖數詳細解析.pdf (597 K) 下载次数:92

樓主留言：

非常感謝提供的資料，看著更深刻了
