圖片：

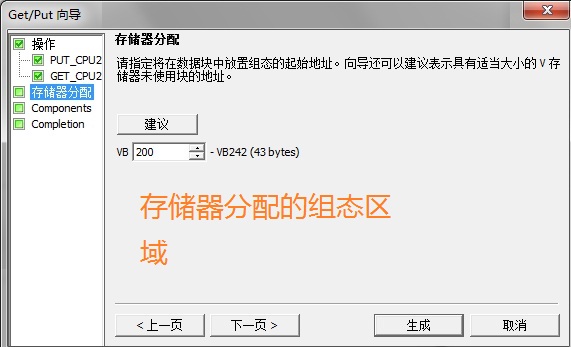

在兩個smart200PLC的數據傳輸組態中，定義通訊交換區域和存儲器分配的區域，是不是以存儲分配區的地址為起始地址，存儲的數據為通訊交換區的數據，通訊交換區的定義只是定義了數據區的范圍，可以這樣理解嗎？

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

精華主題: 0
發帖數量: 1456 個
工控威望: 4686 點
下載積分: 15341 分
在線時間: 432(小時)
注冊時間: 2015-05-19
最后登錄: 2026-02-20
查看焦劉吉的主題 / 回貼

1樓發表于: 2021-03-14 18:58

只看該作者 | 小中大

存儲區分配是指令需要處理時CPU分配給指令的存儲空間，內容起始就是映射的規則，交換的數據區域起始與開始，以及大小是圖1 中的d e指定的

Rules are always made by the strong, and history is always written by the winners.

wwcwwc

級別: VIP會員

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70842 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2026-01-25
查看wwcwwc的主題 / 回貼

2樓發表于: 2021-03-17 16:27

只看該作者 | 小中大

是的。

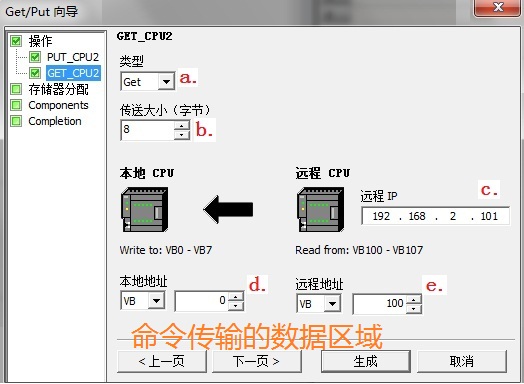

圖1 就是定義s7通訊的數據區域及通訊數據的長度，一次通訊最大支持200個字節。

xxjyty

河南宏建電氣

級別: 略有小成

精華主題: 0
發帖數量: 88 個
工控威望: 249 點
下載積分: 952 分
在線時間: 159(小時)
注冊時間: 2009-04-15
最后登錄: 2026-01-01
查看xxjyty的主題 / 回貼

3樓發表于: 2021-09-24 12:21

只看該作者 | 小中大

以上意思是
將遠程PLC的VB100的8個字節讀取到本地PLC的VB0的8個字節。
