12樓發表于: 2020-11-16 11:55

只看該作者 | 小中大

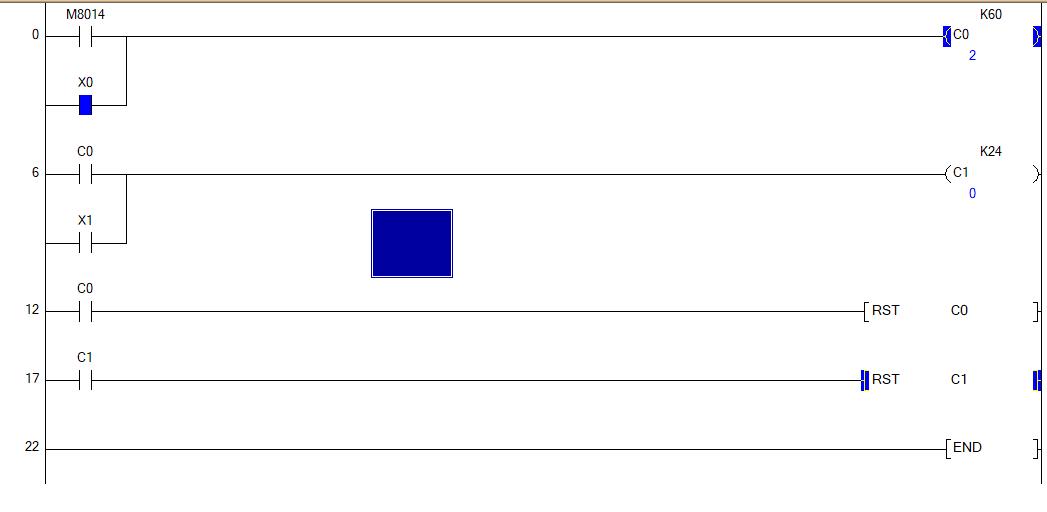

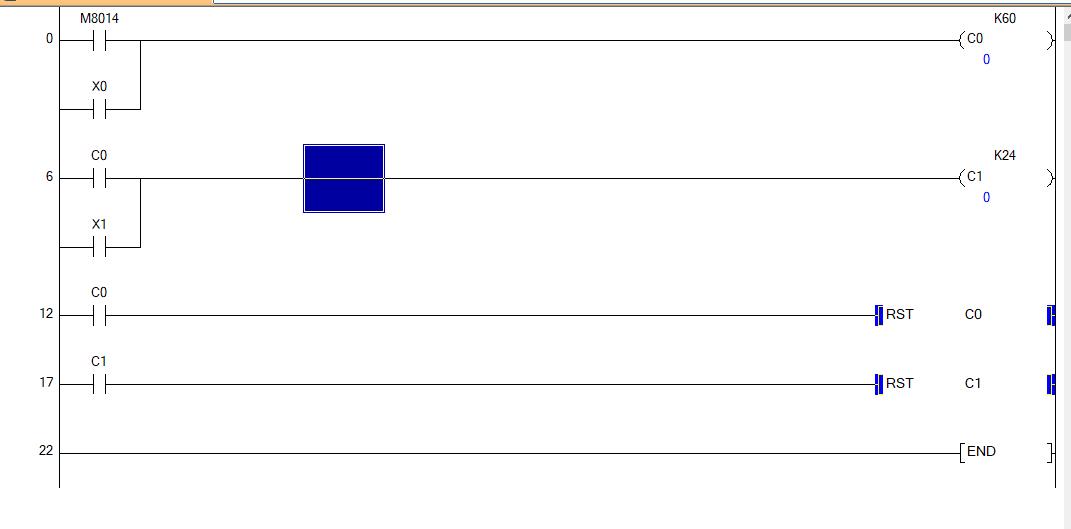

RST只是代表一種狀態，第一張圖片M40為off, 和RST M40的狀態是一致，并不意味著RST M40一直接通。至于RST C0為什么不顯示ON狀態，是因為C0不是0，和RST C0結果不一致。

bahabaha

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 1550 點
下載積分: 54143 分
在線時間: 157(小時)
注冊時間: 2020-03-06
最后登錄: 2026-03-06
查看bahabaha的主題 / 回貼

13樓發表于: 2020-11-16 14:42

只看該作者 | 小中大

M40動作時SET T0 K0
M41動作時SET T1 K0
再用T0跟T1去RST M40試試

光明左使

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 145 個
工控威望: 1045 點
下載積分: 7279 分
在線時間: 91(小時)
注冊時間: 2019-07-27
最后登錄: 2024-11-19
查看光明左使的主題 / 回貼

14樓發表于: 2020-11-16 15:25

只看該作者 | 小中大

引用
引用第3樓雨后的彩虹于2020-11-14 11:33發表的 :
這是一個溫度控制的程序，D1存儲的是當前溫度值，D200是溫度設定值。C是計時器（記錄M8014脈沖數的），這幾個程序步是通過比較D1和D200的數值，當D1≥D200的時候，M40和M41就復位M40，當D1小于D200時，M42動作設備開始加熱。這個M40是長期處于比較狀態的，所以必須要用RST指令復位。
為了避免M40中途發生了沖突或被使用過，我把它換成了M210，但是在模擬運行時，發現這個M210還是處于置位狀態。 [attachment=249550]

感覺你這個要做一個甚至多個上下限，用PV-SV的差值去做上下限比較，用ZCP指令更好一些。看上去應該是加熱液體的，如果是熱風這樣控制可能會不穩定。
“這個M40是長期處于比較狀態的，所以必須要用RST指令復位。”這個不大明白你的用意，長期比較狀態爲什麼要用RST復位？比較結果的ON/OFF就是你比較出來的結果，等條件變化了結果自行就會變化，並不需要你單獨用指令去復位它。

zxc6688

工業自動化是我們的目標

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 377 個
工控威望: 338 點
下載積分: 4182 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的主題 / 回貼

15樓發表于: 2020-11-17 10:05

只看該作者 | 小中大

“這個M40是長期處于比較狀態的，所以必須要用RST指令復位。”這個不大明白你的用意，長期比較狀態爲什麼要用RST復位？比較結果的ON/OFF就是你比較出來的結果，等條件變化了結果自行就會變化，並不需要你單獨用指令去復位它。
[/quote]

需要復位的意思是
當驅動CMP指令的條件斷開了，M40-M42的ON或OFF會保持當前的狀態，即使比較的寄存器數值發生了變化。所以在一定的場合需要復位M40-M42的狀態。
當然如果CMP的指令一直在執行，輸出狀態也一直同步變化。

http://zxc6688.ys168.com/

uwei20

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 107 點
下載積分: 5050 分
在線時間: 32(小時)
注冊時間: 2018-12-25
最后登錄: 2022-07-27
查看uwei20的主題 / 回貼

16樓發表于: 2020-11-20 09:52

只看該作者 | 小中大

程序是否存在比較指令，查一下M40, 41 42

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2401 個
工控威望: 2886 點
下載積分: 4844 分
在線時間: 1215(小時)
注冊時間: 2008-10-24
最后登錄: 2026-01-08
查看libin520的主題 / 回貼

17樓發表于: 2020-11-30 12:49

只看該作者 | 小中大

有原程序嗎。發來學習一下。如果只有一臺機，研究難度肯定大。有兩臺一樣的機器就有比較。研究的過程是比較艱辛的，但是最后有了進展就很happy。如何能把程序的bug控制得最好是一直以來的目標。
