工控人家園 三菱工控論壇 威綸觸摸屏和以太網模塊QJ71E71-100模塊連接不上

花澤神寂

級別: 正式會員

精華主題: 0
發帖數量: 20 個
工控威望: 88 點
下載積分: 922 分
在線時間: 28(小時)
注冊時間: 2018-02-05
最后登錄: 2024-11-28
查看花澤神寂的主題 / 回貼

樓主發表于: 2020-06-10 15:45

只看樓主 | 小中大

圖片：

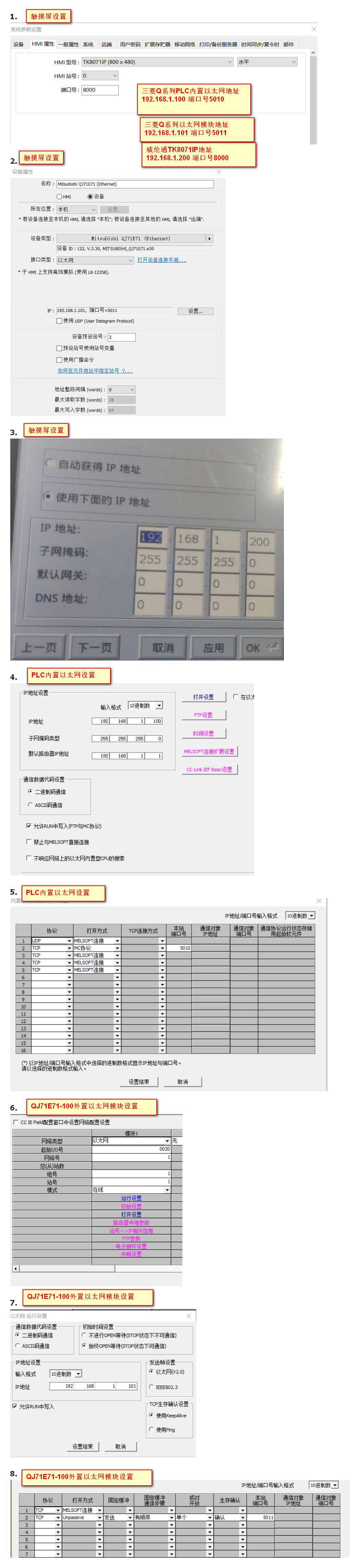

威綸通TK8071ip與三菱Q系列內置以太網的plc通信成功，交叉網線，PLC，還有觸摸屏都是好的，但是觸摸屏和以太網模塊QJ71E71-100模塊連接不上，不知道哪里出了問題，求大神指點小弟

以上我的設置參數，已經調了三天了，還沒成功

菜鳥入行

級別: 論壇先鋒

精華主題: 0
發帖數量: 1373 個
工控威望: 1557 點
下載積分: 3878 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

1樓發表于: 2020-06-10 16:57

只看該作者 | 小中大

觸摸屏，接口類型以太網的右邊，有一個“打開設備連接手冊”，你按手冊上的說明對PLC和屏進行設置。

然后寫入程序和參數數后復位一下PLC，一定要撥到復位3秒以上。

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

思念未央哈哈

死國之死神

級別: 探索解密

精華主題: 0
發帖數量: 86 個
工控威望: 168 點
下載積分: 608 分
在線時間: 289(小時)
注冊時間: 2019-03-21
最后登錄: 2025-07-24
查看思念未央哈哈的主題 / 回貼

2樓發表于: 2020-06-11 09:55

只看該作者 | 小中大

QJ71 鏈接HMI 設置MC協議你剛好和內置以太網搞反了還有一點我想不同右內置以太網為什么還要加QJ71

fenghua00000

級別: 探索解密

精華主題: 0
發帖數量: 47 個
工控威望: 149 點
下載積分: 1725 分
在線時間: 56(小時)
注冊時間: 2017-09-09
最后登錄: 2021-12-03
查看fenghua00000的主題 / 回貼

3樓發表于: 2020-06-30 15:24

只看該作者 | 小中大

將QJ71E71-100的站號改為2。

fenghua00000

級別: 探索解密

精華主題: 0
發帖數量: 47 個
工控威望: 149 點
下載積分: 1725 分
在線時間: 56(小時)
注冊時間: 2017-09-09
最后登錄: 2021-12-03
查看fenghua00000的主題 / 回貼

4樓發表于: 2020-06-30 15:46

只看該作者 | 小中大

將TCP改為UDP看看。
