樓主發表于: 2019-06-30 22:48

只看樓主 | 小中大

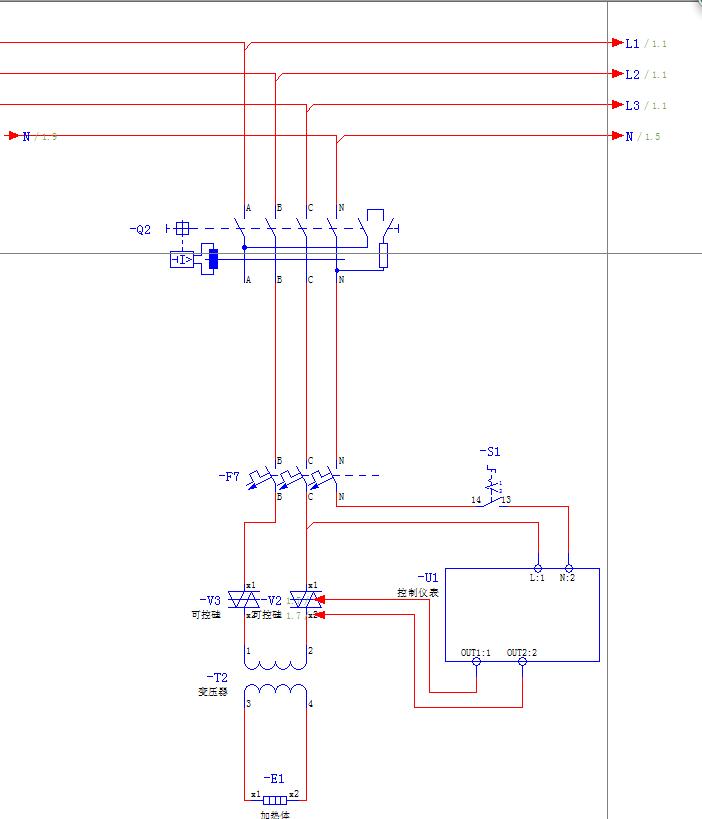

圖片：

馬弗爐12kw，380v單相，變壓器+可控硅。
控制器儀表電路接了零線。這樣的線路怎樣選擇漏電保護。

1992sd

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 233 個
工控威望: 350 點
下載積分: 35625 分
在線時間: 627(小時)
注冊時間: 2012-08-23
最后登錄: 2026-02-03
查看1992sd的主題 / 回貼

1樓發表于: 2019-07-01 08:08

只看該作者 | 小中大

建議C+N用一個2P漏保，對控制電路漏電時進行保護，控制電路的C相單獨引出來，不用主電路的C相共線。主電路如果也要求漏電保護的話，A、B、C三相用一個3P漏保開關也可以，謹供參考。

飛龍舞天

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 312 個
工控威望: 448 點
下載積分: 1246 分
在線時間: 503(小時)
注冊時間: 2014-06-24
最后登錄: 2026-03-02
查看飛龍舞天的主題 / 回貼

2樓發表于: 2019-07-01 08:12

只看該作者 | 小中大

如圖電路就可以的

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1692 個
工控威望: 1908 點
下載積分: 6753 分
在線時間: 766(小時)
注冊時間: 2014-06-16
最后登錄: 2026-02-27
查看langui的主題 / 回貼

3樓發表于: 2019-07-01 08:47

只看該作者 | 小中大

有個問題同問，一臺設備，用了一個三相帶零的漏保，里面既有三相電機也有單相伺服，結果要跳閘。然后我用純?nèi)嗦┍＃拖喈?dāng)于沒有零線過漏報接進去，結果還是要跳閘，這個我想的通，這個是三相不平衡。但是三相四線的漏保不能用零線我就想不通了，誰能保證一個三相四線系統里面三相對零的電流都平衡。

1992sd

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 233 個
工控威望: 350 點
下載積分: 35625 分
在線時間: 627(小時)
注冊時間: 2012-08-23
最后登錄: 2026-02-03
查看1992sd的主題 / 回貼

4樓發表于: 2019-07-01 08:48

只看該作者 | 小中大

如圖那種接法問題也不大，只是漏電如果跳了以后，主回路、控制回路都需要查，不容易直接判斷是那邊的問題。

飛龍舞天

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 312 個
工控威望: 448 點
下載積分: 1246 分
在線時間: 503(小時)
注冊時間: 2014-06-24
最后登錄: 2026-03-02
查看飛龍舞天的主題 / 回貼

5樓發表于: 2019-07-01 09:14

只看該作者 | 小中大

引用
引用第3樓langui于2019-07-01 08:47發表的 :
有個問題同問，一臺設備，用了一個三相帶零的漏保，里面既有三相電機也有單相伺服，結果要跳閘。然后我用純?nèi)嗦┍�，就相�?dāng)于沒有零線過漏報接進去，結果還是要跳閘，這個我想的通，這個是三相不平衡。但是三相四線的漏保不能用零線我就想不通了，誰能保證一個三相四線系統里面三相對零的電流都平衡。

負載有變頻器，伺服驅動器的要用專用的漏電斷路器器，用普通的可能會跳閘。要用三相四線的

lulihe

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 77 個
工控威望: 369 點
下載積分: 40842 分
在線時間: 210(小時)
注冊時間: 2018-06-02
最后登錄: 2024-01-02
查看lulihe的主題 / 回貼

6樓發表于: 2019-07-01 12:00

只看該作者 | 小中大

引用
引用第3樓langui于2019-07-01 08:47發表的 :
有個問題同問，一臺設備，用了一個三相帶零的漏保，里面既有三相電機也有單相伺服，結果要跳閘。然后我用純?nèi)嗦┍�，就相�?dāng)于沒有零線過漏報接進去，結果還是要跳閘，這個我想的通，這個是三相不平衡。但是三相四線的漏保不能用零線我就想不通了，誰能保證一個三相四線系統里面三相對零的電流都平衡。

我也是咨詢?cè)鯓咏鉀Q問題

lulihe

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 77 個
工控威望: 369 點
下載積分: 40842 分
在線時間: 210(小時)
注冊時間: 2018-06-02
最后登錄: 2024-01-02
查看lulihe的主題 / 回貼

7樓發表于: 2019-07-01 12:03

只看該作者 | 小中大

引用
引用第4樓1992sd于2019-07-01 08:48發表的 :
如圖那種接法問題也不大，只是漏電如果跳了以后，主回路、控制回路都需要查，不容易直接判斷是那邊的問題。

現在問題經常跳閘

老兔子

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 665 個
工控威望: 841 點
下載積分: 6980 分
在線時間: 558(小時)
注冊時間: 2008-06-27
最后登錄: 2026-03-03
查看老兔子的主題 / 回貼

8樓發表于: 2019-07-01 20:38

只看該作者 | 小中大

引用
引用第3樓langui于2019-07-01 08:47發表的 :
有個問題同問，一臺設備，用了一個三相帶零的漏保，里面既有三相電機也有單相伺服，結果要跳閘。然后我用純?nèi)嗦┍＃拖喈?dāng)于沒有零線過漏報接進去，結果還是要跳閘，這個我想的通，這個是三相不平衡。但是三相四線的漏保不能用零線我就想不通了，誰能保證一個三相四線系統里面三相對零的電流都平衡。

三相電流矢量和等于零。所以，不管你負載是否平衡，只要保證流入與流出負載的電流相等，帶漏電保護斷路器的線路都可以正常運行。

對于你的電路來說，只要線路前端使用了4P（或者3P+N）的漏電保護裝置，都可以正常運行。

也就是說，凡是需要使用零線的場合，必須使用四極（4P或者3P+N）的漏電保護斷路器。

但是，如果線路是有非線性負載的話（特別是變頻器之類）就要使用專用的漏電保護斷路器。

zeng001

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 194 個
工控威望: 609 點
下載積分: 2392 分
在線時間: 23(小時)
注冊時間: 2019-06-21
最后登錄: 2025-06-04
查看zeng001的主題 / 回貼

9樓發表于: 2019-07-16 08:51

只看該作者 | 小中大

有點道理來多少電流回去多少電流

1.非標設備設計，結合人機HMI，變頻器、伺服電機、步進電機驅動等綜合應用；
2.以客戶的利益和效益為出發點。
3.價格合理，設備靠譜。
4常駐上海、蘇州、昆山周邊地區

聯系方式：QQ 372064796 微信：18521567982

工控楊永信

、123

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 195 個
工控威望: 1552 點
下載積分: 1262 分
在線時間: 257(小時)
注冊時間: 2019-06-19
最后登錄: 2026-03-03
查看工控楊永信的主題 / 回貼

10樓發表于: 2019-07-16 09:13

只看該作者 | 小中大

引用
引用第3樓langui于2019-07-01 08:47發表的 :
有個問題同問，一臺設備，用了一個三相帶零的漏保，里面既有三相電機也有單相伺服，結果要跳閘。然后我用純?nèi)嗦┍�，就相�?dāng)于沒有零線過漏報接進去，結果還是要跳閘，這個我想的通，這個是三相不平衡。但是三相四線的漏保不能用零線我就想不通了，誰能保證一個三相四線系統里面三相對零的電流都平衡。

3+N帶漏保開關跳閘要么是你有地方零地相接，要么你開關小了

互幫互助，互學互惠，共同進步，誠信交友）qq/2470582430

windstone

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 109 點
下載積分: 7803 分
在線時間: 119(小時)
注冊時間: 2010-06-13
最后登錄: 2023-11-23
查看windstone的主題 / 回貼

11樓發表于: 2019-07-16 17:16

只看該作者 | 小中大

引用
引用樓主lulihe于2019-06-30 22:48發表的討論一個漏電保護的問題。 :
馬弗爐12kw，380v單相，變壓器+可控硅。
控制器儀表電路接了零線。這樣的線路怎樣選擇漏電保護。

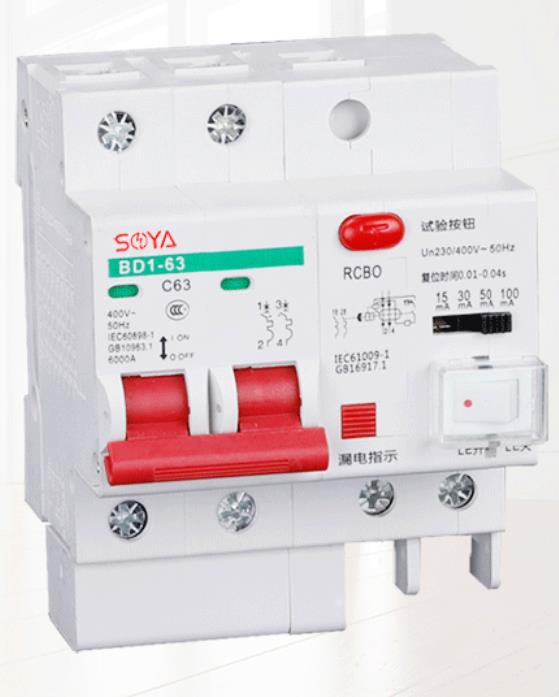

樓主的電路沒問題，圖中馬沸爐采用可控硅調壓，高頻諧波成分較多，高頻漏電流也相應較大，估計是選用的漏電開關動作電流太小，漏電開關處于臨界動作狀態出現無規律跳閘，普通漏電開關的動作電流大多數為30mA，也有50mA，100mA的，甚至還有些是多檔可調的，你可以換大一檔試試看。
