樓主發表于: 2019-04-09 15:50

只看樓主 | 小中大

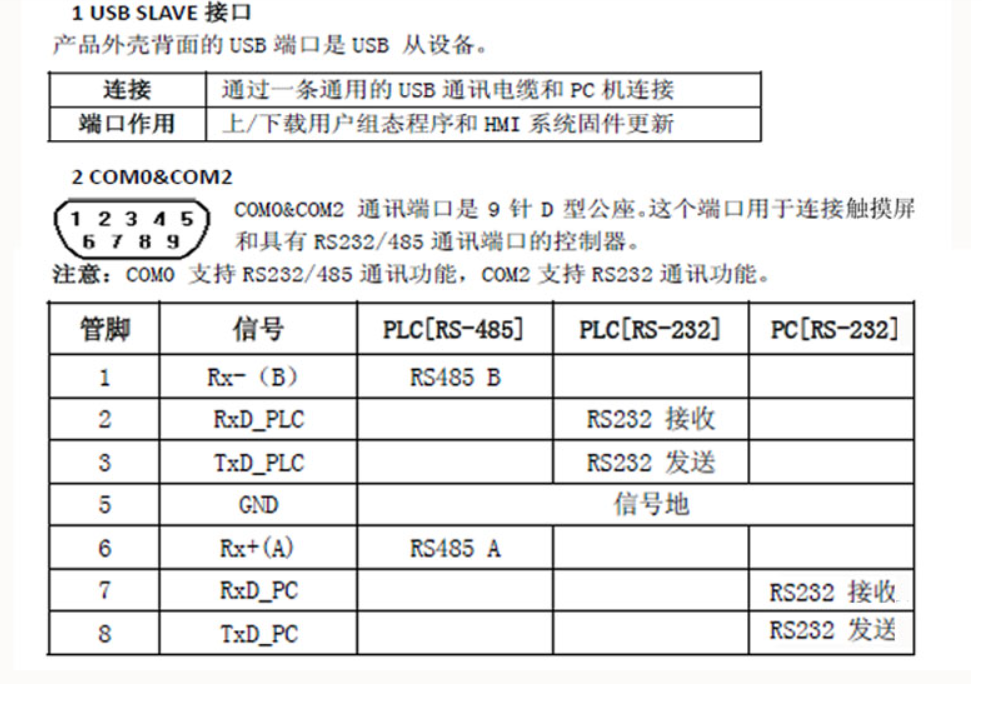

描述：面板說明書
圖片：

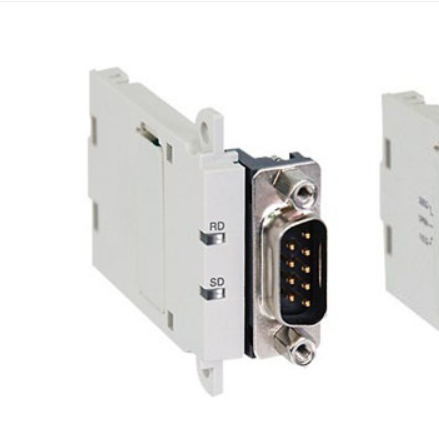

描述：通訊板
圖片：

現有一個面板，知道CON0/COM2接口每個腳位的意思，但是三菱FX3U-232BD通訊板接口的腳位不知道每個腳位的意思，所以不知道怎么接收制作通訊線。
那位大神知道三菱FX3U-232BD通訊板腳位的意思的說一下，謝謝！

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

精華主題: 7 篇
發帖數量: 8999 個
工控威望: 8695 點
下載積分: 17048 分
在線時間: 5364(小時)
注冊時間: 2006-08-10
最后登錄: 2025-12-08
查看ymmfa的主題 / 回貼

1樓發表于: 2019-04-09 16:01

只看該作者 | 小中大

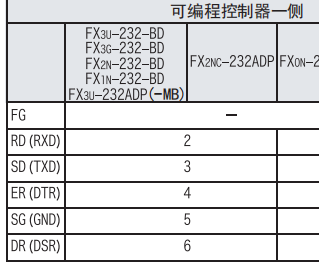

手冊上有定義的，主要是 235這三個腳。

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

kevin-q

一天加一分，總有一天可以達到100分。

級別: 家園常客

精華主題: 0
發帖數量: 101 個
工控威望: 888 點
下載積分: 346 分
在線時間: 91(小時)
注冊時間: 2016-12-29
最后登錄: 2019-07-03
查看kevin-q的主題 / 回貼

2樓發表于: 2019-04-09 16:37

只看該作者 | 小中大

引用
引用第1樓ymmfa于2019-04-09 16:01發表的 :
[attachment=231730]
手冊上有定義的，主要是 235這三個腳。

那我通訊線接線是不是：面板2腳對-PLC3腳，面板3腳對-PLC2腳，面板5腳對-PLC5腳

fcq417

14年plc工程實踐教學,QQ(微信):2252241236

級別: 略有小成

精華主題: 0
發帖數量: 313 個
工控威望: 433 點
下載積分: 1265 分
在線時間: 65(小時)
注冊時間: 2008-04-30
最后登錄: 2025-12-07
查看fcq417的主題 / 回貼

3樓發表于: 2019-04-10 09:39

只看該作者 | 小中大

建議你購買現成的通信線

plc編程及教學:www.shuyanzdh.com
QQ(VX):2252241236

kevin-q

一天加一分，總有一天可以達到100分。

級別: 家園常客

精華主題: 0
發帖數量: 101 個
工控威望: 888 點
下載積分: 346 分
在線時間: 91(小時)
注冊時間: 2016-12-29
最后登錄: 2019-07-03
查看kevin-q的主題 / 回貼

4樓發表于: 2019-04-15 12:47

只看該作者 | 小中大

引用
引用第3樓fcq417于2019-04-10 09:39發表的 :
建議你購買現成的通信線

這款面板沒有現成的通訊線，他們只有一頭是9針D形的，另一頭是8針圓頭的（接PLC），而我要的是兩頭都是9針D形的。
