樓主發表于: 2018-11-30 15:14

只看樓主 | 小中大

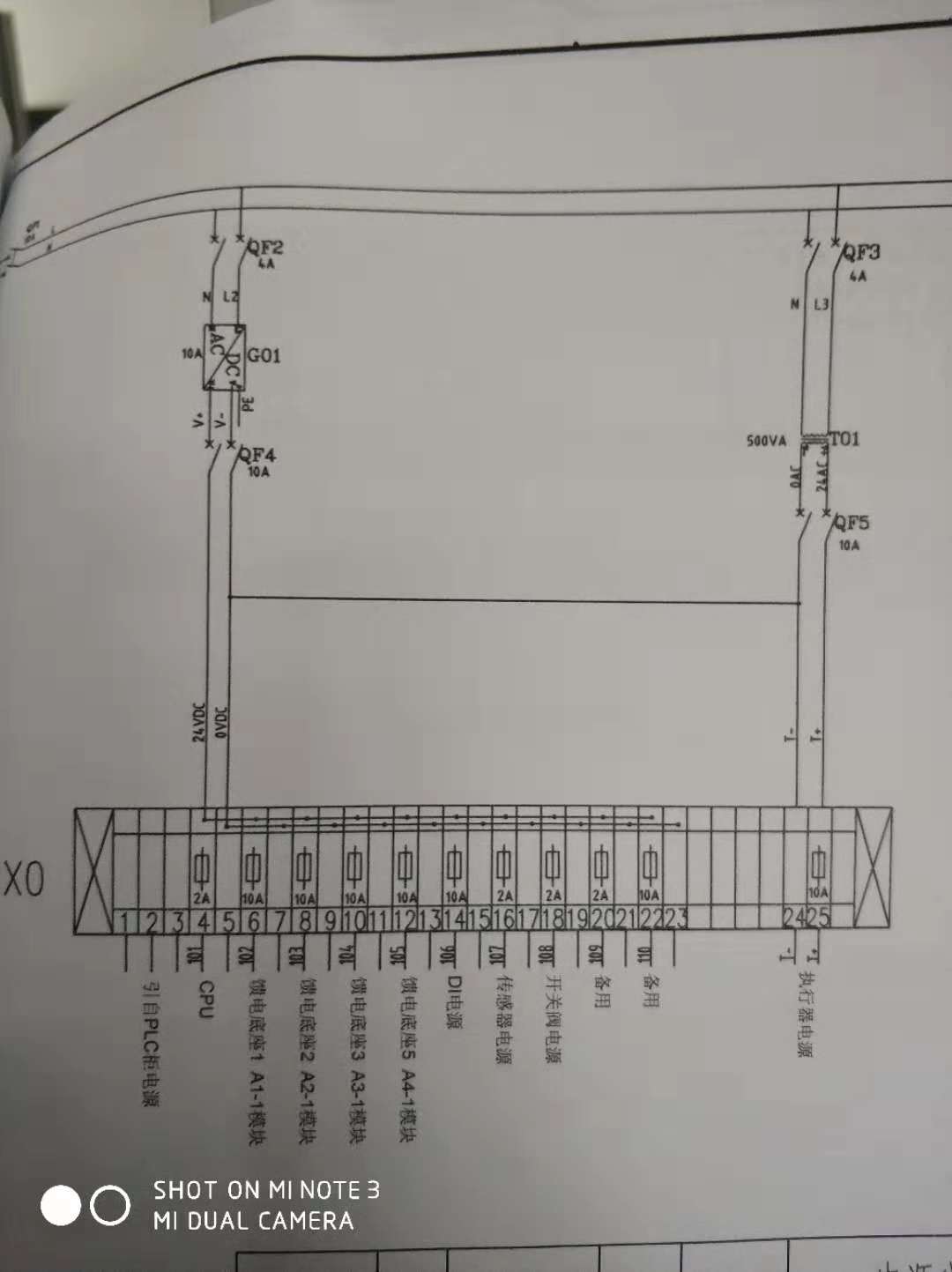

現場去看過了，工人說電柜一直是這樣接線的，不明白了這樣也可以？

shi1021

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 76 個
工控威望: 4145 點
下載積分: 22970 分
在線時間: 144(小時)
注冊時間: 2017-12-22
最后登錄: 2026-01-22
查看shi1021的主題 / 回貼

1樓發表于: 2018-11-30 15:22

只看該作者 | 小中大

沒毛病呀

樓主留言：

這樣也可以嗎？

suuy79

燒不死的鳥就是鳳凰

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 531 個
工控威望: 844 點
下載積分: 19130 分
在線時間: 344(小時)
注冊時間: 2009-01-15
最后登錄: 2026-01-28
查看suuy79的主題 / 回貼

2樓發表于: 2018-11-30 15:27

只看該作者 | 小中大

這個沒有什么不對，實際上不能稱為共0V，因為閥門的電源是AC24V，沒有0V一說;目前市面上的閥門輸入、輸出、電源之間本來就是非隔離。你這個閥門是AC24V供電，如果把信號的公共端與閥門電源公共端不連接的話，信號容易干擾不穩定。
可以參考西門子RWD系列閥門控制器。

本帖最近評分記錄：

下載積分:+1(iamniu) 好貼好貼！

brian

起昇電控工作室

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 680 個
工控威望: 4459 點
下載積分: 4729 分
在線時間: 3082(小時)
注冊時間: 2008-01-25
最后登錄: 2026-03-05
查看brian的主題 / 回貼

3樓發表于: 2018-11-30 17:25

只看該作者 | 小中大

隔離後的交流電源跟轉換後的DC電源找做一個同電位的共同接地,正常.

微信:brianlee1976
~~業餘打工仔~~

風吹屁涼

小菜鳥

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 39 個
工控威望: 310 點
下載積分: 849 分
在線時間: 13(小時)
注冊時間: 2018-10-29
最后登錄: 2025-08-05
查看風吹屁涼的主題 / 回貼

4樓發表于: 2018-12-01 08:12

只看該作者 | 小中大

感覺沒錯啊

樓主留言：

是不是交流隔離電源(24 36 48 110)都可以和直流0V找一個共同電位？

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1373 個
工控威望: 1557 點
下載積分: 3878 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

5樓發表于: 2018-12-01 17:38

只看該作者 | 小中大

這樣不正規的。容易出事。

應該相同電壓的情況下才能共用0V。

而且有條件的情況下最好分開。

否則萬一出問題，一鍋端，全壞了。

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

wangfuwang

下崗農民

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 529 個
工控威望: 1028 點
下載積分: 2399 分
在線時間: 240(小時)
注冊時間: 2007-09-06
最后登錄: 2026-02-28
查看wangfuwang的主題 / 回貼

6樓發表于: 2018-12-02 19:44

只看該作者 | 小中大

個人覺得一個交流一個直流應該分開好，廠家這樣連線是為了方便共有接地吧

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1177 個
工控威望: 3085 點
下載積分: 2495 分
在線時間: 152(小時)
注冊時間: 2015-09-10
最后登錄: 2026-03-04
查看周家大少的主題 / 回貼

7樓發表于: 2018-12-02 22:49

只看該作者 | 小中大

交流與直流還是分開好一點

QQ：611369538
微信：ZMF2KXL

靜夜思飄

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 233 點
下載積分: 2688 分
在線時間: 74(小時)
注冊時間: 2017-03-09
最后登錄: 2022-06-28
查看靜夜思飄的主題 / 回貼

8樓發表于: 2018-12-03 10:17

只看該作者 | 小中大

這種接法很正常。一個系統的多個隔離變壓器不代表相互間電壓百分百的隔離，如果因某種原因兩個變壓器后端相接（這個很容易就會發生），可能疊加電壓將超過安全電壓，使本應該控制在安全電壓內的系統中出現高壓現象造成觸電風險。為防止出現此種現象發生，必須將一個系統中的多個隔離變壓器零線端子共地（特別是三相四線制系統），這是防觸電危險。

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1177 個
工控威望: 3085 點
下載積分: 2495 分
在線時間: 152(小時)
注冊時間: 2015-09-10
最后登錄: 2026-03-04
查看周家大少的主題 / 回貼

9樓發表于: 2018-12-03 12:02

只看該作者 | 小中大

引用
引用第8樓靜夜思飄于2018-12-03 10:17發表的 :
這種接法很正常。一個系統的多個隔離變壓器不代表相互間電壓百分百的隔離，如果因某種原因兩個變壓器后端相接（這個很容易就會發生），可能疊加電壓將超過安全電壓，使本應該控制在安全電壓內的系統中出現高壓現象造成觸電風險。為防止出現此種現象發生，必須將一個系統中的多個隔離變壓器零線端子共地（特別是三相四線制系統），這是防觸電危險。

如果全部是交流或全部是直流，建議共同接地，但是此電路中前面是經過降壓和整流了，是直流電，后面只是降壓，還是交流電，所以才不建議共同接地

QQ：611369538
微信：ZMF2KXL

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1195 個
工控威望: 1765 點
下載積分: 7800 分
在線時間: 587(小時)
注冊時間: 2012-08-31
最后登錄: 2025-12-12
查看sanlihu的主題 / 回貼

10樓發表于: 2018-12-03 15:45

只看該作者 | 小中大

很少見
