樓主發表于: 2008-06-22 12:04

只看樓主 | 小中大

在工作中經常碰到數顯儀表要顯示通過現場輸入的4~20mA信號,來的模擬量如壓力,液位等,

儀表說明書有輸入阻抗小于250歐,在這里輸入阻抗具體指那些東西的阻值?

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 919 個
工控威望: 460 點
下載積分: 1919 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

1樓發表于: 2008-06-22 12:57

只看該作者 | 小中大

指的是：現場儀表的阻值。在整個4~20mA回路中，產生多個電壓降，如果大于250歐的話，儀表內部的壓降會減少，引來測量的誤差。

┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱ 工┠控Lǒ の人の家┨┠園┨ ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛

szrunluo

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看szrunluo的主題 / 回貼

2樓發表于: 2008-06-22 13:24

只看該作者 | 小中大

輸入阻抗是指一個電路輸入端的等效阻抗。在輸入端上加上一個電壓源U，測量輸入端的電流I，則輸入阻抗Ri就是U/I，可以把輸入端想象成一個電阻的兩端，這個電阻的阻值，就是輸入阻抗。電流驅動型的電路，輸入阻抗越小，則對電流源的負載就越輕。（這是對輸出模塊，和輸出誤差的好處）
當你選擇的不是一個4---20MA的信號，而是4----20V的信號時，你就會發現選的儀表的輸入阻抗是一個很大的阻值了，這是一個比喻，我也不知有沒有電壓輸入的信號模塊，簡單的說就這樣，要完全解釋這個很麻煩，總知你只要知道對電流輸入做信號的輸入阻抗越小越好，電壓做信號的阻抗越大越好，就可以了，有不對之處請指正。

xiantom

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xiantom的主題 / 回貼

3樓發表于: 2008-06-22 14:32

只看該作者 | 小中大

增長知識

小學1年級

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看小學1年級的主題 / 回貼

4樓發表于: 2008-06-22 14:38

只看該作者 | 小中大

2樓厲害

liucheng1129

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 215 點
下載積分: 833 分
在線時間: 12(小時)
注冊時間: 2006-10-07
最后登錄: 2017-01-16
查看liucheng1129的主題 / 回貼

5樓發表于: 2008-06-22 14:53

只看該作者 | 小中大

學習了.

王睿

一切隨意

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 818 個
工控威望: 6748 點
下載積分: 31278 分
在線時間: 437(小時)
注冊時間: 2008-03-20
最后登錄: 2025-03-26
查看王睿的主題 / 回貼

6樓發表于: 2008-06-22 17:24

只看該作者 | 小中大

哇噻 2樓你是做什么的啊 NB了

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 504 個
工控威望: 628 點
下載積分: 4427 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

7樓發表于: 2008-06-22 18:13

只看該作者 | 小中大

看了1樓,和2樓的解釋我的理解是,數字顯示儀表的輸入阻抗,是儀表之外4~20mA輸入回路的

的阻抗.可一般的4~20mA信號是取自于現場變送器,或是另外一塊儀表的輸出,他們的阻抗都很小

在什么情況下會大于250歐呢?

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2455 個
工控威望: 2052 點
下載積分: 6733 分
在線時間: 3562(小時)
注冊時間: 2007-09-03
最后登錄: 2026-01-31
查看雪花飄飄的主題 / 回貼

8樓發表于: 2008-06-22 19:03

只看該作者 | 小中大

長見識了。學習學習。

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 919 個
工控威望: 460 點
下載積分: 1919 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

9樓發表于: 2008-06-22 19:25

只看該作者 | 小中大

FOXPLC:如果一臺變送器給10個二次儀表提供信號的話，可能顯示不準確的。這就涉及到阻抗匹配的問題。

┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱ 工┠控Lǒ の人の家┨┠園┨ ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 504 個
工控威望: 628 點
下載積分: 4427 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

10樓發表于: 2008-06-23 12:08

只看該作者 | 小中大

引用
引用第9樓taipi-k于2008-06-22 19:25發表的 :
FOXPLC:如果一臺變送器給10個二次儀表提供信號的話，可能顯示不準確的。這就涉及到阻抗匹配的問題。

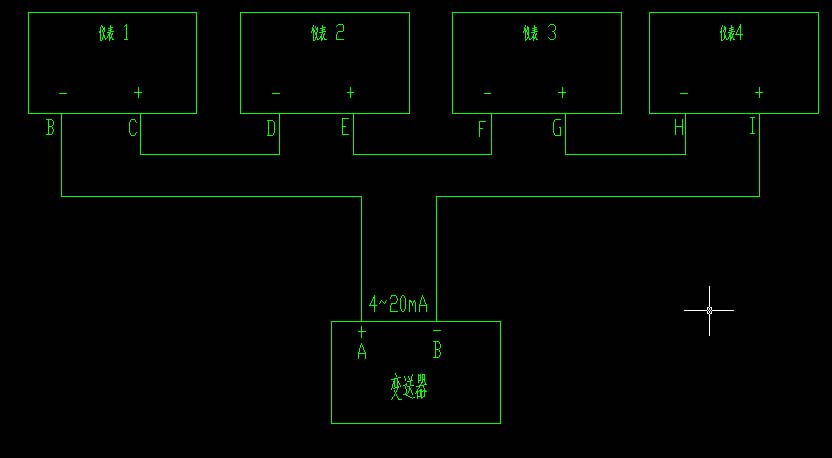

在如圖所示的ABCDEFGHIB回路中,一臺變送器給4個儀表提供信號,會發生顯示不準嗎?

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 504 個
工控威望: 628 點
下載積分: 4427 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

11樓發表于: 2008-06-23 12:09

只看該作者 | 小中大

圖片：

上貼圖片
