小飛哥飛
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 132 點
下載積分: 762 分
在線時間: 7(小時)
注冊時間: 2017-01-24
最后登錄: 2021-06-23
查看小飛哥飛的 主題 / 回貼
樓主  發表于: 2017-02-01 12:10

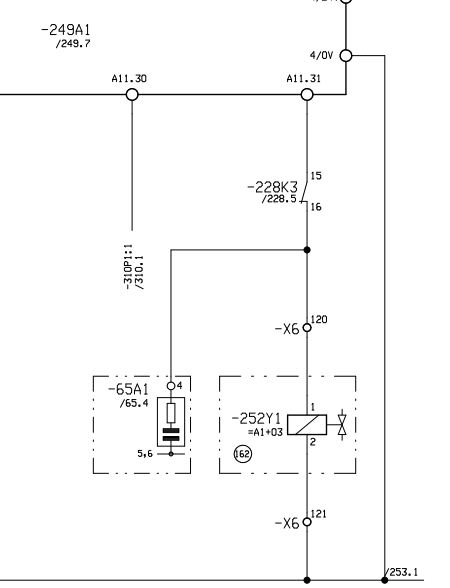

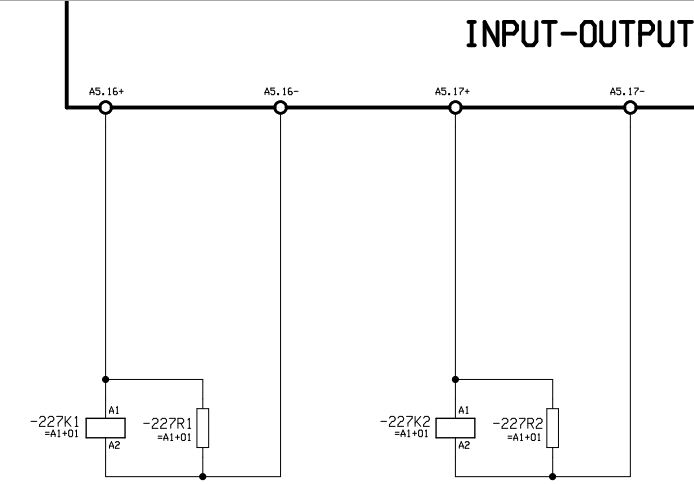

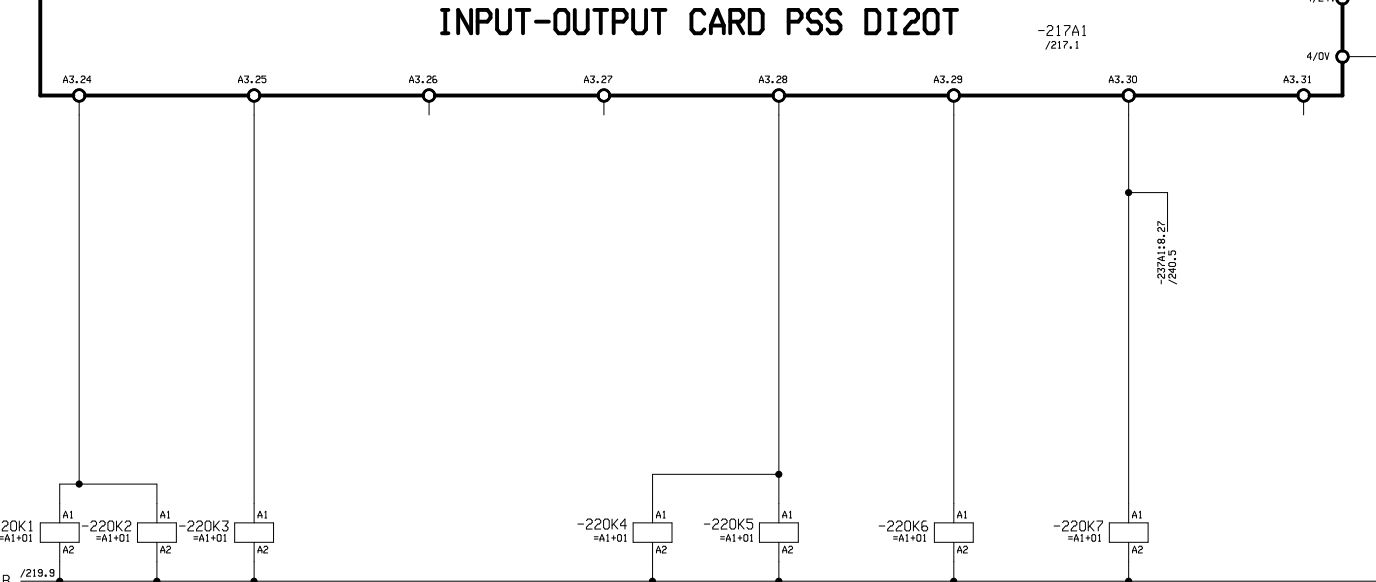

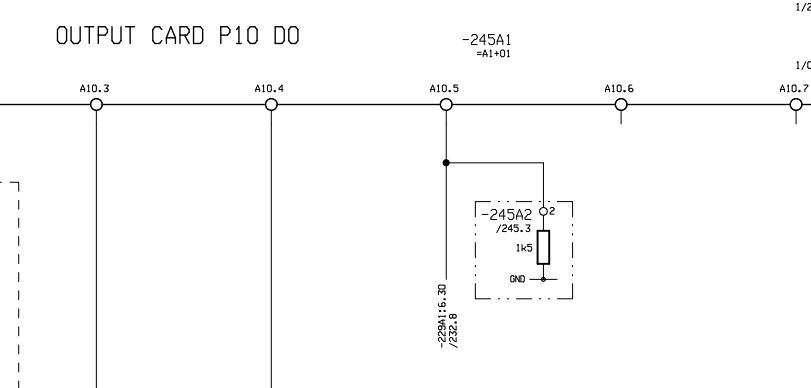

同樣都是PLC的輸出DC24V控制線圈，有的在線圈兩端什么都不接，有的并接電阻，有的接地，有的接阻容單元？




[ 此帖被小飛哥飛在2017-02-01 14:13重新編輯 ]
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-12-10
查看tingfenghu的 主題 / 回貼
1樓  發表于: 2017-02-01 13:10
一般來說,交流線圈接阻容,直流線圈接反向二極管.其它不是很懂.
樓主留言：
我也一直弄不明白，PLC是24V直流輸出的
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
tienan90
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看tienan90的 主題 / 回貼
2樓  發表于: 2017-02-01 14:49
不需要知道為什么外接的元件是什么元件。只要知道最大的流出電流多少時。此點置為1 。即可。畢竟PLC是數字邏輯而以。此圖顯示的圖紙有限。而且不知道是什么PLC。所以分析有限。
樓主留言：
pilz的PLC，需要提供哪些資料才能分析？同一個PLC的不同端口輸出控制線圈，有些接了，有些卻沒有
南郭先生
自動化成就工業之美
級別: 工控俠客
精華主題: 0
發帖數量: 491 個
工控威望: 2634 點
下載積分: 3976 分
在線時間: 1118(小時)
注冊時間: 2011-09-22
最后登錄: 2021-09-26
查看南郭先生的 主題 / 回貼
3樓  發表于: 2017-02-01 20:35
這圖設計的很好，總之都是針對感性負載的大小抑制，緩沖等等，可以保護輸出。
樓主留言：
能具體跟我講一下嗎？因為我看到圖紙好多是直接沒有接保護的，就幾個子接了。
ogreman
Only The Stronger Survive
級別: 略有小成
精華主題: 0
發帖數量: 285 個
工控威望: 451 點
下載積分: 1651 分
在線時間: 232(小時)
注冊時間: 2011-03-04
最后登錄: 2024-07-03
查看ogreman的 主題 / 回貼
4樓  發表于: 2017-02-02 14:35
可以把整張圖紙放出來嗎？感性負載，有的時候會因為反向電動勢出現失控的情況。加二極管加電阻都可以起效果。
樓主留言：
圖紙它是一頁也畫的，上面給的圖紙也比較完整，直接就是PLC 輸出端口輸出接什么負載在接負極。
jxjalwf
級別: 略有小成
精華主題: 0
發帖數量: 161 個
工控威望: 287 點
下載積分: 5919 分
在線時間: 610(小時)
注冊時間: 2015-11-09
最后登錄: 2025-12-09
查看jxjalwf的 主題 / 回貼
5樓  發表于: 2017-02-02 22:41
可能是釷對不同的PLC的輸出 點類型做的相應的保護吧，感性負載在突然斷電的并在沒有泄放回路時，會產生一高電壓，PLC輸出點如果是晶體管的就會損壞，是繼電器輸出就好多了
樓主留言：
晶體管輸出的 ，同樣的感性負載，有些它就不接泄流回路
sanlihu
吉圓
級別: 論壇先鋒
精華主題: 0
發帖數量: 1195 個
工控威望: 1765 點
下載積分: 7612 分
在線時間: 587(小時)
注冊時間: 2012-08-31
最后登錄: 2025-12-07
查看sanlihu的 主題 / 回貼
6樓  發表于: 2017-02-03 18:28
看PLC輸出是什么形式，再結合負載性質決定輸出如何接線
樓主留言：
PLC都是晶體管輸出的，所接的負載也基本上都是線圈
吉圓電氣 QQ751673698
