                               如題，現在又在圖紙里面加一張電箱內部實物布局圖，以便安裝，大家給我支招呀，用什么軟件畫？還有就是，我現在用AUTO2008，畫起來很麻煩，有電器實物圖庫嗎？比如D1210交流接觸器，變頻器等等都實物圖庫，現在機械工程師也跑路了，總共還想要我暫時代替一下出分解圖和裝配流程圖，如下圖 裝配流程圖

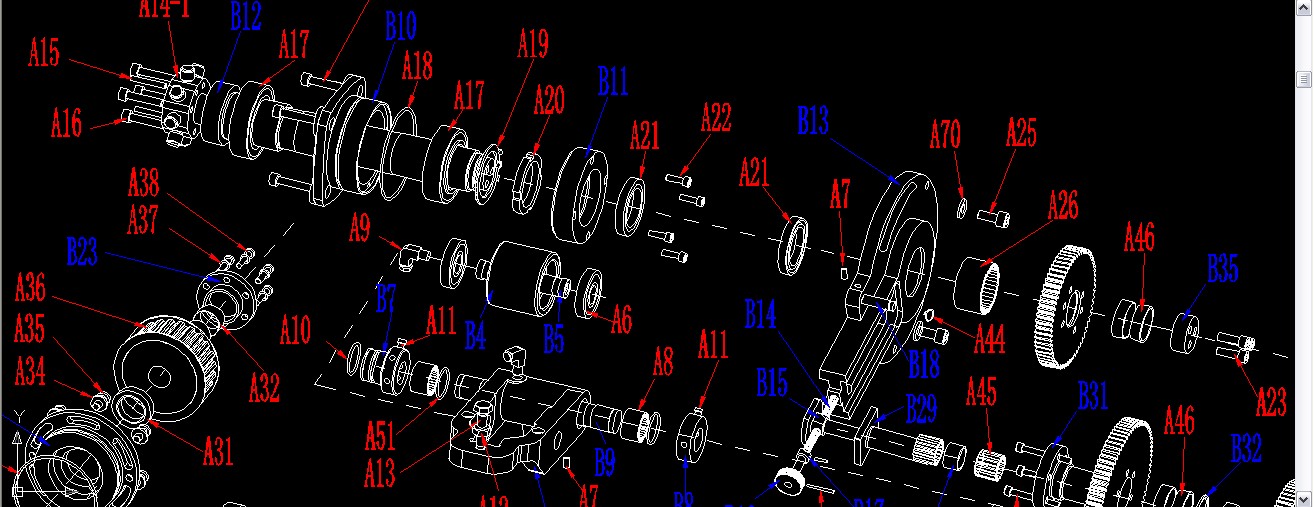

分解圖
    這分解圖好像就是實物圖，大家說說都是什么軟件制作出來都呀？

想不到這貼還真冷

有，這一般是外國品牌的

CAD，或者用SORLIDWORKS畫出每個電器件的三維模型，然后布好柜，出二位圖紙，很方便。SORLIDORKS有個插件叫EleckWorks功能很強大，輸入二位電器原理圖信息可自動布柜走線，并輸出詳細的清單，非常神奇，可惜國內還沒破解版，一套插件得幾萬塊，

這個用三維軟件嘛，傳說中的組裝或者爆炸圖都可以這么做。你只要知道東西的實際尺寸，然后在三維軟件里加入這些零件，然后建立裝配體，意思就是在三維軟件里把所有零件畫出來，然后再在三維軟件里當成實物裝配一次。在裝配的過程中，實際裝配在一起的，你可以運用平時但有一定距離等方法讓所有零件形成一個在空間上的分布。然后出CAD格式，所有的實物就會以二維輪廓的方式自動生成CAD圖紙。你可以用SOLIDWORKS  或者PRO-E  一般只要有裝配功能的三維軟件都靠譜。

給你個CAD看看

我一般都用CAD

做產品裝配圖或者是爆炸圖，目前比較流行且簡單易用的應該是sorlidworks,請看附件

我畫電氣圖用CAD2007

我用AUTO2012試試吧。

引用

引用第3樓fairland于2012-12-07 00:50發表的  :
CAD，或者用SORLIDWORKS畫出每個電器件的三維模型，然后布好柜，出二位圖紙，很方便。SORLIDORKS有個插件叫EleckWorks功能很強大，輸入二位電器原理圖信息可自動布柜走線，并輸出詳細的清單，非常神奇，可惜國內還沒破解版，一套插件得幾萬塊，

我兩年前已經有了破解版，這套軟件真不好找，現在好像已經有2008版的破解。
這個真的好用，而且可以生成電柜的三維布局圖，可以在軟件上實際的布線的情況，可以生成許多的表格。

SORLIDORKS
能給個下載地址嗎？？非常感謝�。。�

我公司用Proe三維畫電氣結構圖。。。。
