樓主發表于: 2012-11-09 22:40

只看樓主 | 小中大

圖片：

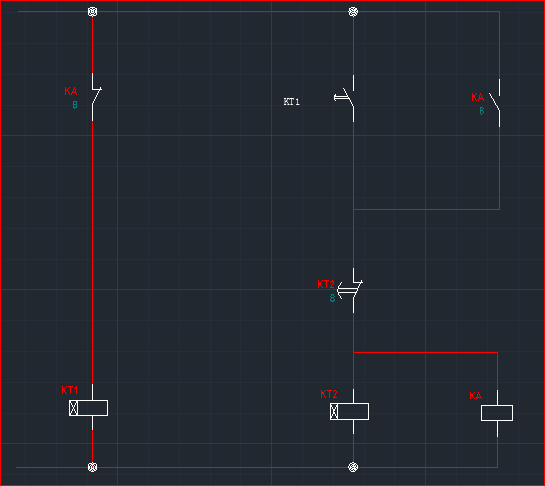

如題，搞個截圖

像螞蟻一樣工作，像蝴蝶一樣生活

1712131502

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 1989 點
下載積分: 933 分
在線時間: 158(小時)
注冊時間: 2012-04-05
最后登錄: 2025-11-27
查看1712131502的主題 / 回貼

1樓發表于: 2012-11-09 22:43

只看該作者 | 小中大

這個在間歇式控制中好用的，經過實踐驗證滴。我的ACE2012加載圖庫出了點問題，圖畫的不好，讓兄弟們見笑了

[ 此帖被1712131502在2012-11-10 13:58重新編輯 ]

像螞蟻一樣工作，像蝴蝶一樣生活

hulilanyu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 187 個
工控威望: 253 點
下載積分: 2037 分
在線時間: 136(小時)
注冊時間: 2010-08-18
最后登錄: 2025-07-02
查看hulilanyu的主題 / 回貼

2樓發表于: 2012-11-09 23:52

只看該作者 | 小中大

這個，經常使用

樓主留言：

這個貌似原創額

wangcaijun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 134 個
工控威望: 268 點
下載積分: 4685 分
在線時間: 221(小時)
注冊時間: 2010-11-13
最后登錄: 2025-12-06
查看wangcaijun的主題 / 回貼

3樓發表于: 2012-11-10 09:40

只看該作者 | 小中大

搞這個出來有哈意義？？

樓主留言：

可以測試電磁鐵壽命等，有一個兄弟在論壇發帖求助，我在這兒支招啊

子丑寅卯9

好鋼是煉出來的; 好妞是泡出來的!

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1162 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的主題 / 回貼

4樓發表于: 2012-11-10 16:34

只看該作者 | 小中大

引用
引用第2樓hulilanyu于2012-11-09 23:52發表的 :
這個，經常使用

發帖可能是原創,但實際很多人用的,還有你這個KA其實可以省略吧

樓主留言：

你省略了試試看唄，你在腦子里證明的不錯嘛

（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8127 個
工控威望: 10498 點
下載積分: 21376 分
在線時間: 3167(小時)
注冊時間: 2007-03-01
最后登錄: 2025-12-17
查看guochunyi的主題 / 回貼

5樓發表于: 2012-11-10 18:51

只看該作者 | 小中大

引用
引用第4樓子丑寅卯9于2012-11-10 16:34發表的 :

發帖可能是原創,但實際很多人用的,還有你這個KA其實可以省略吧

他這個KA省略了，就要改變時間繼電器的接法了。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1079 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

6樓發表于: 2012-11-10 21:35

只看該作者 | 小中大

一個時間繼電器也可以搞定，閃光燈不就是一個計時器？

樓主留言：

此言差矣

1712131502

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 1989 點
下載積分: 933 分
在線時間: 158(小時)
注冊時間: 2012-04-05
最后登錄: 2025-11-27
查看1712131502的主題 / 回貼

7樓發表于: 2012-11-11 20:37

只看該作者 | 小中大

繼電器電路不同于程序，這個電路動一點就不能正常工作。不信你試試吧，實踐出真知

至于說一個時間繼電器想當然的，我就不說什么了。報警燈的開關電源就是震蕩的，不過周期比較短，汽車的閃燈繼電器原理一樣的。在這里順便提一下。

[ 此帖被1712131502在2012-11-11 20:43重新編輯 ]

像螞蟻一樣工作，像蝴蝶一樣生活

1712131502

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 1989 點
下載積分: 933 分
在線時間: 158(小時)
注冊時間: 2012-04-05
最后登錄: 2025-11-27
查看1712131502的主題 / 回貼

8樓發表于: 2012-11-11 20:48

只看該作者 | 小中大

scw威偉

要求完成一個時間段的控制，需要時間繼電器來實現，有一個攪拌泵，要求它工作2小時后，停止一小時，再工作2小時這樣一直循環下去。本來很簡單的一個動作，后來用時間繼電器做了，不能實現，調試結果是這樣的：工作2小時候停止了，再等一個小時后兩個時間繼電器一直在搶動作，不停的動作，讓我實在是想不通，在PLC上電路圖一樣能夠實現的，用時間繼電器不知怎樣解決這個問題，用PLC代價又太大.
我以前畫過的電路，碰巧滿足這個要求。
