樓主發表于: 2012-03-05 19:47

只看樓主 | 小中大

圖片：

FROM H2 H2E0 D1550 K24

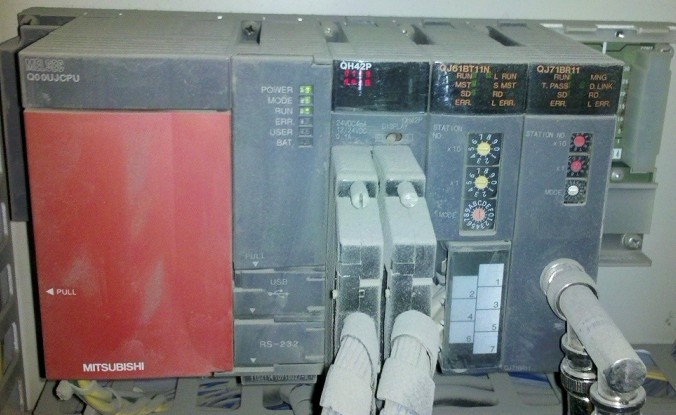

這個從智能功能塊讀取的指令。 H2就是CPU后面的第三個模塊！ H2E0 我不是太明白然后讀取到D1550里面！ K24是讀取的數量。這個數量也不是太懂。看了下手冊還是沒看懂！我這里的第三個模塊式 QJ71BR11 是插同軸電纜的！我上個圖！

麻煩懂的大哥稍微詳細一點！謝謝

lovefeyer

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 426 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

1樓發表于: 2012-03-05 20:37

只看該作者 | 小中大

誰說 H2 是第三塊模塊？？

H2E0 是 buffer 地址

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4512 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

2樓發表于: 2012-03-05 20:53

只看該作者 | 小中大

不是第三個模塊啦是CC-LINK的遠程智能模塊，就接在第二個模塊QJ61BT11N上的CC-LINK總線上面！

主站的第三個模塊是用于H網絡光纖通信的，就是工業以太網，上面可能接的上位機！甚至有幾臺！

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4512 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

3樓發表于: 2012-03-05 20:55

只看該作者 | 小中大

樓主有程序的話可以把PLC的網絡參數發個圖來看看

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4512 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

4樓發表于: 2012-03-06 08:54

只看該作者 | 小中大

樓主的要先確定模塊再查找手冊啊。。。

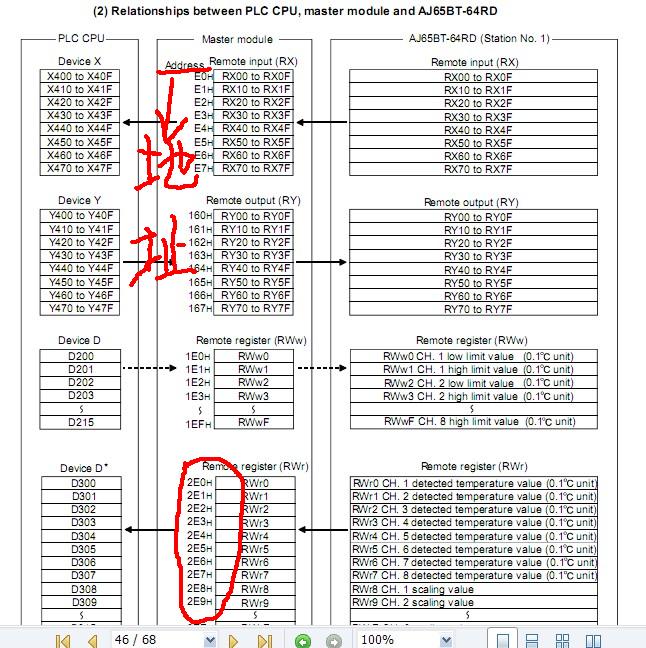

AJ65BT-64RD模塊的地址樓主可以參考一下，

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

祥林嫂

做工控人，不停地學習，不停地分享、交流。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 774 個
工控威望: 6785 點
下載積分: 5550 分
在線時間: 290(小時)
注冊時間: 2012-02-13
最后登錄: 2019-03-28
查看祥林嫂的主題 / 回貼

5樓發表于: 2012-03-06 09:21

只看該作者 | 小中大

進來瞅瞅~學習一下~看帖回帖是一種好習慣

汪高山

努力只為活的更好、、、、、、

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 57 個
工控威望: 194 點
下載積分: 5335 分
在線時間: 47(小時)
注冊時間: 2012-01-20
最后登錄: 2025-12-01
查看汪高山的主題 / 回貼

6樓發表于: 2012-03-06 10:49

只看該作者 | 小中大

這個我也不太清楚啊

尋找一切

謝勝利寧

西峰

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 200 點
下載積分: 1548 分
在線時間: 13(小時)
注冊時間: 2012-03-05
最后登錄: 2019-12-05
查看謝勝利寧的主題 / 回貼

7樓發表于: 2012-03-06 13:04

只看該作者 | 小中大

只看看不發言

aaweihua

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 517 個
工控威望: 894 點
下載積分: 17631 分
在線時間: 282(小時)
注冊時間: 2009-11-05
最后登錄: 2022-10-23
查看aaweihua的主題 / 回貼

8樓發表于: 2012-03-06 14:15

只看該作者 | 小中大

我可是連FX系列都沒弄清楚啊

lichenhui333

只有搞不定的人，沒有搞不定的事。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 529 個
工控威望: 4091 點
下載積分: 7994 分
在線時間: 506(小時)
注冊時間: 2010-12-21
最后登錄: 2020-12-14
查看lichenhui333的主題 / 回貼

9樓發表于: 2012-03-06 14:19

只看該作者 | 小中大

圍觀，捧個人場

roverji

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 104 個
工控威望: 331 點
下載積分: 3361 分
在線時間: 153(小時)
注冊時間: 2009-05-13
最后登錄: 2021-05-15
查看roverji的主題 / 回貼

10樓發表于: 2012-03-06 17:58

只看該作者 | 小中大

FROM H2 H2E0 D1550 K24
H2和H2E0都是常數，其中開頭的H應該是指十六進制。
H2是單元號2
H2E0是BFM#，十六進制數2E0
讀取2#模塊的H2E0#緩沖存儲器(BFM)的內容，寫到PLC的D1550開頭的數據寄存器中。
監視一下2#模塊的H2E0#BFM和D1550開頭的數據寄存器有助于理解。

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1079 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

11樓發表于: 2012-03-06 23:12

只看該作者 | 小中大

還在學習當中，對于Q系列的認識還是太少；主要是接觸的不多。國產設備上用的不多。
