zdx40309844
級別: 正式會員
精華主題: 0
發帖數量: 31 個
工控威望: 91 點
下載積分: 474 分
在線時間: 48(小時)
注冊時間: 2011-11-28
最后登錄: 2021-02-04
查看zdx40309844的 主題 / 回貼
樓主  發表于: 2011-12-03 23:57
圖片：
圖片：

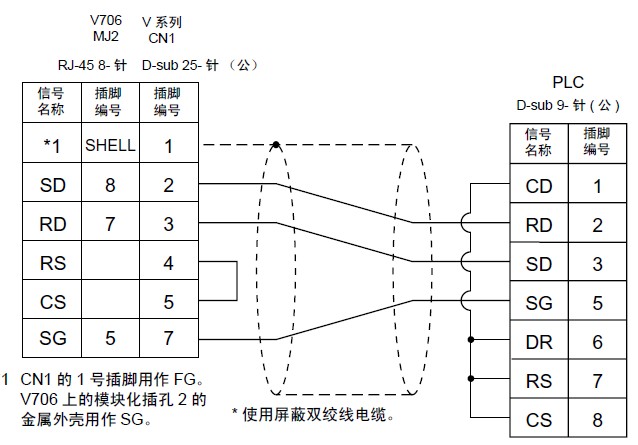

大家?guī)臀铱聪翲AKKOV712S觸摸屏與三菱QPLC是連接是這副圖嗎，但與PLC連接的9針RS232為什么1.2.3.5.6.7.8腳為什么全部都連在一起啊，不怎么看的懂啊，還望哪位大哥指教下，小弟謝了。
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6641 個
工控威望: 38453 點
下載積分: 16033 分
在線時間: 9837(小時)
注冊時間: 2006-09-13
最后登錄: 2025-12-12
查看cvlsam的 主題 / 回貼
1樓  發表于: 2011-12-04 07:24

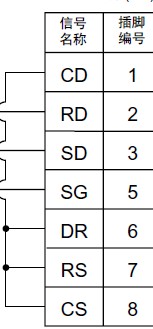

該圖是V7 與Q系列通過串口通訊模塊進行通信的圖。

對您的識圖水平表示驚訝，連電路圖的橋接都看不懂。

圖上明明表示1，6，7，8短接，你卻說成“9針RS232為什么1.2.3.5.6.7.8腳為什么全部都連在一起啊”

短接的目的在于硬件握手信號 ，去拿本描述RS232的引腳地書看看。
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8126 個
工控威望: 10497 點
下載積分: 21374 分
在線時間: 3166(小時)
注冊時間: 2007-03-01
最后登錄: 2025-12-12
查看guochunyi的 主題 / 回貼
2樓  發表于: 2011-12-04 08:01
6，7處有黑點的地方才是連接的，其他的地方，只是跨越過去了。
