工控人家園 程序樣例 那個高手幫忙寫個簡單的模擬量控制程序？

ljfsss

級別: 探索解密

精華主題: 0
發帖數量: 55 個
工控威望: 198 點
下載積分: 582 分
在線時間: 18(小時)
注冊時間: 2010-09-27
最后登錄: 2020-11-13
查看ljfsss的主題 / 回貼

樓主發表于: 2011-08-10 20:25

只看樓主 | 小中大

因設備需要，有個電氣比例閥需要用一個0-10v的電壓控制，因此需要一個模擬量模塊來控制，我現在需要在觸摸屏上直接設定一個電壓值，比如5 ，那么模塊就會輸出一個5v的電壓到比例閥了，這程序怎么寫？因為從來沒有用過，特來請教大家，三菱或者信捷的都可以

匯榮鋁業

級別: 網絡英雄

精華主題: 0
發帖數量: 1732 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1608(小時)
注冊時間: 2009-07-21
最后登錄: 2025-12-11
查看匯榮鋁業的主題 / 回貼

1樓發表于: 2011-08-11 16:19

只看該作者 | 小中大

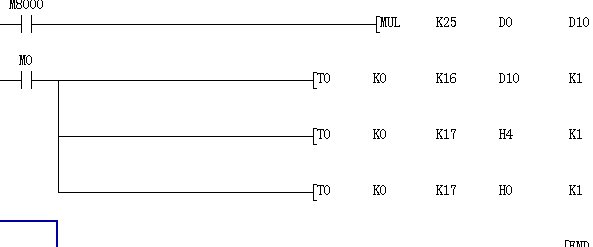

圖片：

用0N-3A就行。0N-3A的分辨率是8位，也就是0到255,一般都是取整數0到250。也就是1V電壓對應的數字量是25。

匯榮鋁業

級別: 網絡英雄

精華主題: 0
發帖數量: 1732 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1608(小時)
注冊時間: 2009-07-21
最后登錄: 2025-12-11
查看匯榮鋁業的主題 / 回貼

2樓發表于: 2011-08-11 16:30

只看該作者 | 小中大

D0就是觸摸屏上的數值輸入，5V就輸入5,1V就輸入1.。。。。。。。

ljfsss

級別: 探索解密

精華主題: 0
發帖數量: 55 個
工控威望: 198 點
下載積分: 582 分
在線時間: 18(小時)
注冊時間: 2010-09-27
最后登錄: 2020-11-13
查看ljfsss的主題 / 回貼

3樓發表于: 2011-08-13 01:43

只看該作者 | 小中大

非常感謝

fdw1900

級別: 略有小成

精華主題: 0
發帖數量: 94 個
工控威望: 230 點
下載積分: 792 分
在線時間: 83(小時)
注冊時間: 2011-09-09
最后登錄: 2017-03-10
查看fdw1900的主題 / 回貼

4樓發表于: 2011-09-20 18:17

只看該作者 | 小中大

高
