30樓的程序還沒看，等下下載瞧瞧。我前面發一個帖子經28樓提醒，是考慮不周。現在重新發一個，請大家指正。用PLC編程的話這個問題很簡單:1 采用移位繼電器循環，以按鈕為移位脈沖。2  采用計數器，用比較指令。只所以用繼電器線路，也是練練學習一下

樓主的電路圖不知有沒有在實際的接中試過，用PLC的程序來試繼電器的接線，兩者不一定有相同的結果，因為繼電器有個機械動作時間。



        繼電器電路講究電路簡單，盡量少的使用繼電器與觸點而達到控制要求，看我畫的！

引用

引用第39樓阿權1于2010-11-18 18:46發表的  :
        繼電器電路講究電路簡單，盡量少的使用繼電器與觸點而達到控制要求，看我畫的！

兄弟 我估計你這個用繼電器接不行  即使行 也會存在故障率高

       你所考慮的問題不說我也知道，還有的是觸點，改成這樣絕對行，絕對可靠！！！！！
一個可行的方法要在應用當中要看實際情況靈活改動！

xuexile!

可以的

有點難

引用

引用第35樓阿權1于2010-11-17 21:22發表的  :

         用5個繼電器最多能發生很短的脈沖，人家的才叫閃爍電路，不過繼電器用的有點多，他那個電路要接11個繼電器！

我當然知道了      ON 與 OFF 是同樣的時間     比如都是2秒鐘。

我為什么只用5個繼電器是因為我利用了繼電器的機械動作時間差。

如果有3個人以上想看程序或者電路的話    我就貼出來

試試看

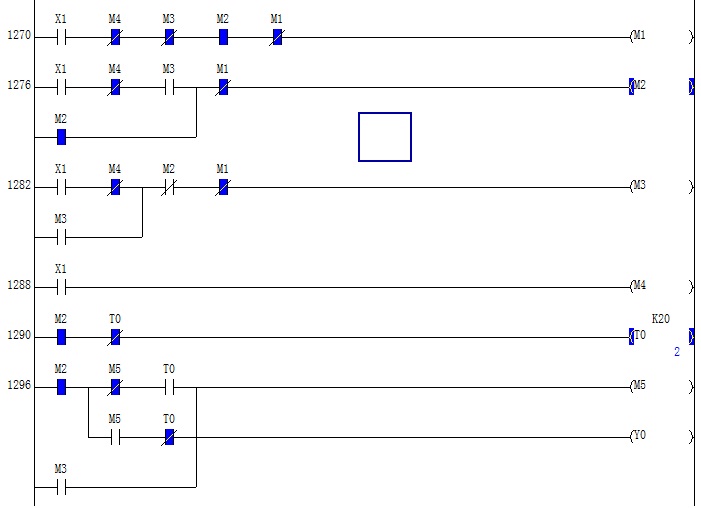

5個中間繼電器實現樓主所提出所有功能。  包括35樓啊權說的閃爍電路。

如果寫程序的話  最后一個M5 完全可以不要   把M5直接改成Y0
X1  按鈕
M4 把X1變成脈沖輸入
M1 所有指示燈狀態切斷
M2 指示燈閃爍
M3 指示燈常亮
M5 指示燈輸出轉接
T0 計時器
