隨著工控行業的發展 ，對于數據的處理越來越多，而PLC僅僅擅長離散量邏輯運算。所以就需要PC平臺。

PC 和PLC如何建立數據連接？  串口顯然是不夠快的，所以此時引入以太網。

********
那么問題來了，如果基于以太網實現PC 和PLC的通訊呢？

這個時候三菱給出的解決方案是 MX Component

***
目前最新版 2018 04 30 日更新  4.16S
官方下載地址是：https://pan.baidu.com/s/1nVdr1gGRfeq3_WA8pjGwdw   密碼kbuw





2020年3月更新為4.19： https://mitsubishielectric.yangben.cn/assets/detail/5b7ce314b2dcac27e0b97d0c

關于  對系統的要求，部分網友說  不支持64位系統，我以前試過也是不支持的，但是現在這個4.16S的版本 有可能是支持的。

關于序列號：序列號：117-570766844（測試可用）
https://blog.csdn.net/han_better/article/details/80534913

可以按照上面的鏈接按照 和配置。

但是需要特別說明的是
1）必須關閉VSvisual studio

2)必須關閉三菱的軟件

3）啟動MX Component 必須是管理員權限

*****************
下圖是我在WIN7   64位系統 下測試的結果

必須要提四個文件。
按照MX component之后  在VS里面是無法直接使用的。

我查看了范例發現以下路徑下四個動態庫很關鍵
C:\MELSEC\Act\Samples\Vb.NET\ModemSample2010\ModemSample2010\obj\Debug\AxInterop.ActSupportMsgLib.dll

     C:\MELSEC\Act\Samples\Vb.NET\ModemSample2010\ModemSample2010\obj\Debug\AxInterop.ActUtlTypeLib.dll
     C:\MELSEC\Act\Samples\Vb.NET\ModemSample2010\ModemSample2010\obj\Debug\Interop.ActSupportMsgLib.dll

  C:\MELSEC\Act\Samples\Vb.NET\ModemSample2010\ModemSample2010\obj\Debug\Interop.ActUtlTypeLib.dll

咱們照壺畫瓢

****
引用-瀏覽 。將這個四個動態庫添加

折騰了好久，終于用VB.net 實現代碼復寫



需要特別說明是：
1）那個動態庫 必須也在Debug文件里有，不然練創建Form都無法實現

2）TCP MODUBUS  也是下面測試的方式

引用

引用第9樓兩只橙于2018-07-08 10:02發表的  :

OPC ,OPC UA，Modbus tcp.或者直接買個網關中轉一下連接口都不用搞了，選用這些不依賴品牌的通信協議以后擴展起來不會煩，除非你公司所有設備都是清一色品牌的，那就用回他們自己的通信就好了，量大的話直接叫他們售后來給你們把通信都做好

OPC的速度似乎非常慢，而且收費。以前用Labview自帶的OPC訪問歐姆龍的CP1H 就是很慢。大致200MS  甚至是1000MS

至于OPC UA  不清楚，沒有用過 后續我研究下

引用

引用第2樓小八哥于2018-07-07 15:24發表的  :
不知道 為什么你問題這么多  我win8.1系統  以前老版本的 MC 也能用    現在最新版的也能用  不過我用的都是那些連接控件  不過MC的控件 在有些編程語言里   他的連續讀取和連續寫入是有問題的  就是不知道哪個的問題  也懶的去折騰了   現在直接modbus tcp 那個倒是沒有問題

使用三菱官方給出的解決方案 ，這樣可以讓最后的結果是最好的。

另外一個網口（CPU內置的那個）可以同時做MODUBS 和  CC-LINK IE 這兩種模式通訊嗎？

關于函數：
  lReturnValue = AxActUtlType1.Connect()
lReturnValue = AxActUtlType1.Open()
****
這里是具體的對CPU內部的內存地址操作，讀寫之類的
****
AxActUtlType1.Close()
AxActUtlType1.Disconnect()

***************
關于三菱給出的范例

復寫的代碼
TestPLC.zip (162 K) 下载次数:213

   Dim iReturnCode As Integer              'Return code
        Dim szDeviceName As String = ""         'List data for 'DeviceName'
        Dim iNumberOfDeviceName As Integer = 0  'Data for 'DeviceSize'
        Dim sharrDeviceValue() As Short         'Data for 'DeviceValue'

        '軟元件名
        szDeviceName = String.Join(vbLf, txt_DeviceNameRandom.Lines)

        '寫入點數
        If GetIntValue(txt_DeviceSizeRandom, iNumberOfDeviceName) = False Then
            'If failed, this process is end.
            Exit Sub
        End If
        '寫入的軟元件值
        ReDim sharrDeviceValue(iNumberOfDeviceName - 1)
        If GetShortArray(txt_DeviceDataRandom, sharrDeviceValue) = False Then
            'If failed, this process is end.
            Exit Sub
        End If

        '軟元件的隨機寫入
        iReturnCode = AxActUtlType1.WriteDeviceRandom2(szDeviceName, iNumberOfDeviceName, sharrDeviceValue(0))

關于開發語言的要求：



關于安裝

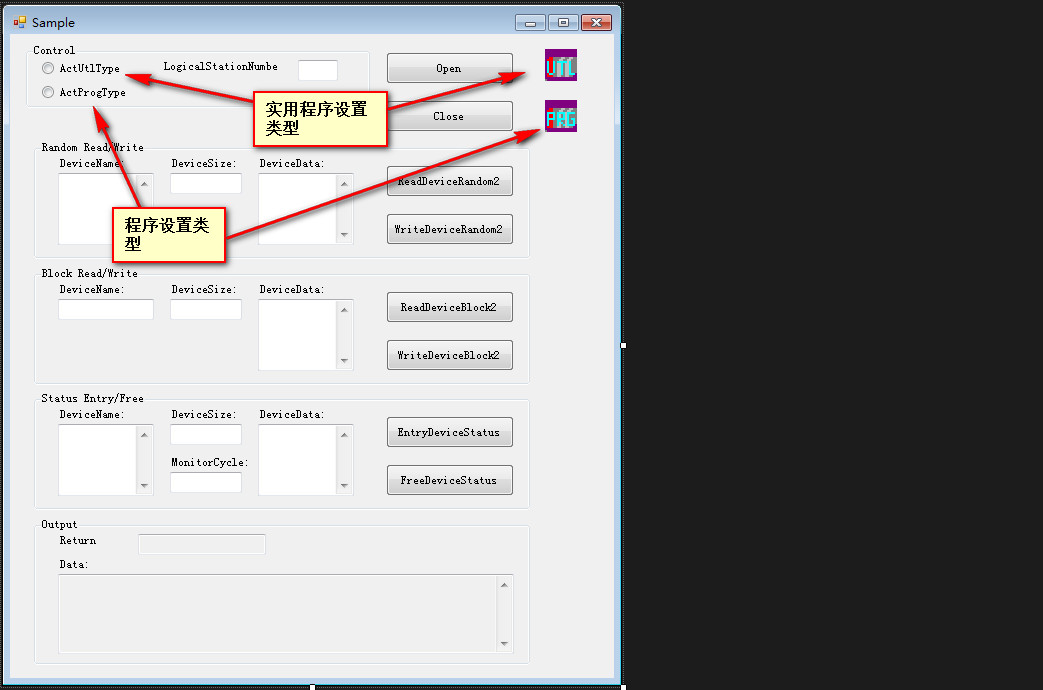

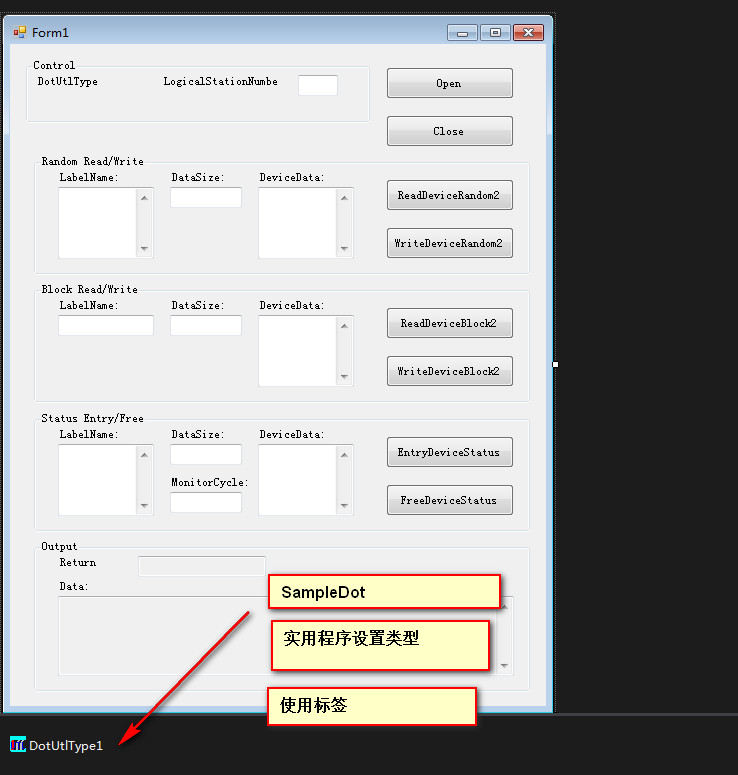

所謂的實用程序設置類型   和 程序設置類型


×××


×××

引用

引用第8樓sxbug于2018-07-08 09:49發表的  :
我遇到一個難題：delphi調用mxcomponent，win10 64位，delphi xe10，編譯成32位程序一切正常，編譯成64位程序，運行報錯：類沒有注冊。
想請教，能否將mxcomponent注冊到64位中？我的版本是4.16s
請問有其他辦法通過以太網訪問fx3u嗎？
謝謝！

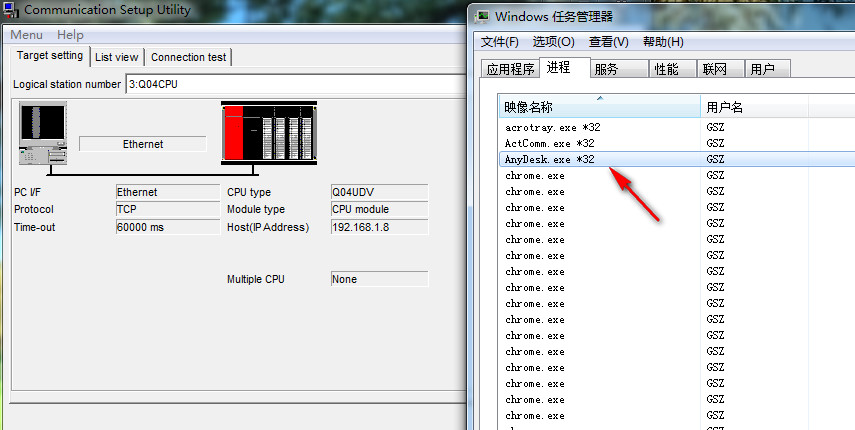

雖然說MX component可以運行仔位系統下，但是他的程序還是32位的。

你可以通過任務管理器看到， 程序名字后面有個*32




所以你是無法在64位的編譯環境下，調用32位的DLL。

×××
