設備1：臺達DVP40EH00T2（RS232，8針圓形接口，預設與某觸摸屏進行通信）
（RS485，2接線柱，預設接RS232-RS485雙向轉換器的RS485端口）

設備2：某測量儀（RS232C，插頭為RJ45通用8針網線水晶頭，預設接RS232-RS485雙向轉換器的RS232端口）

設備3：RS232-RS485雙向轉換器

工程目標：使用PLC向測量儀發送串行指令，測量儀接受到串行指令后回傳給PLC測量數據，PLC自動將回傳的數據處理成10進制數并存儲。

1


測量儀通訊設置為固定模式，無法更改，9600，EVEN，1，8。此測量儀需要發送串行指令才能輸出測量值。指令為M0，0 CR

2


上圖是我使用串口調試程序連接測量儀，輸入4D 30 2C 30 0D，對應ASCII碼為M0，0 CR
返回的數據如接收數據區所示，對應ASCII碼為M0，+0023.833，+0023.841CR
我需要的就是這兩個返回的測量值，+0023.833，+0023.841


3


上圖是我是用電腦自帶的超級終端連接測量儀，直接輸入M0，0
返回的數據如圖所示，M0，+0023.833，+0023.841

我的問題就是在PLC編寫通信指令，發送串行指令M0,0給測量儀，然后接受這兩個測量的數據回到PLC。哪位大神幫忙看看。我以前沒寫過。謝謝了。再幫看看通信的接線是否有問題。

在線求大神

謝謝啊，關鍵是如何把指令M0，0CR發送出去，樓上說對應好相應的物理地址，就這個不太會啊

看看這段程序，DO到D3沒數據回傳啊。哪的問題
使用的是ASCII模式，8位數據傳輸。

引用

引用第6樓sjm213于2014-01-11 17:19發表的  :

接收位數設長一些。
RS D100 K5 D0 K25

額，我設長了，還是不行啊，該不會是這種通訊方式不行吧，也幫助看看圖片1我那樣接通信線是否有問題啊

引用

引用第8樓sjm213于2014-01-12 21:12發表的  :

可以把電腦當成測量儀，RS232C接口通過這條線連接到PLC上，然后通過串口調試軟件發送數據看PLC是否正常接收，或從PLC發送數據看調試軟件是否正常顯示。
關鍵點在于“RS232-RS485雙向轉換器”

樓上大哥說的檢測方法很好啊，謝謝。我測試下雙向轉換這條通信線（這條線是我自己做的），還有這個雙向轉換器，也需要測試（幫看看這個轉換器是否可行）。另測量儀和電腦之間的通信是測量儀公司提供的一條通信線，一端是232C，一端是DB-9的

引用

引用第9樓chen_0106于2014-01-12 21:37發表的  :
協議 MOV H787 D1120 好像不對呀，9600 8 E 1 ASCII 應是MOV H86 D1120呀。

樓上的哥說的H86是沒結束字和起始字要求的，看這個圖，那測量儀要求連接PLC通信時必須加加字符STX,ETX，看看我設置的是否正確
給測量儀發送的串行指令是：M0，0CR
所以PLC給測量儀發送的數據內容我就設置成：STX  M0，0  CR  ETX
對應ASCII碼：
STX  ：H02
M：H4D
0：H30
，：H2C
0：H30
CR：H0D
ETX：H03

引用

引用第12樓sjm213于2014-01-13 14:18發表的  :


用電腦發送數據時并沒有加STX,ETX，測量儀卻能正常返回?cái)?shù)據？？

另，用串口軟件與PLC接收/發送數據的測試是否完成，結果如何？

用電腦與測量儀之間通信時，使用串口調試發送數據沒有加STX,ETX的，輸入4D 30 2C 30 0D，就出數據了。電腦自帶的超級終端連接測量儀，直接輸入M0，0，就出數據了。
我筆記本沒DB-9的串口，所謂的電腦是臺式機。臺式機有DB-9的串口。使用串口軟件與PLC接收、發送數據我需要重新做線。臺達的這臺PLC有2個端口，8針圓形RS232和2接線柱RS485。做8針圓形RS232與DB-9的線是一種方式，做RS485和DB-9的線是另一種方式。

引用

引用第12樓sjm213于2014-01-13 14:18發表的  :


用電腦發送數據時并沒有加STX,ETX，測量儀卻能正常返回?cái)?shù)據？？

另，用串口軟件與PLC接收/發送數據的測試是否完成，結果如何？

我現在是用PLC的RS485，通過RS232-RS485雙向轉換器連接電腦DB-9的串口，然后使用串口調試精靈測試，PLC與電腦之間可以互相通信（互傳數據），證明RS232-RS485雙向轉換器是么有問題的。然后我重新做了插頭，使用RS232-RS485雙向轉換器連接測量儀和PLC，也可以互傳數據了�，F(xiàn)在就是傳回來的數據有點問題。需要處理。我再研究下。謝謝各位大神的指導。

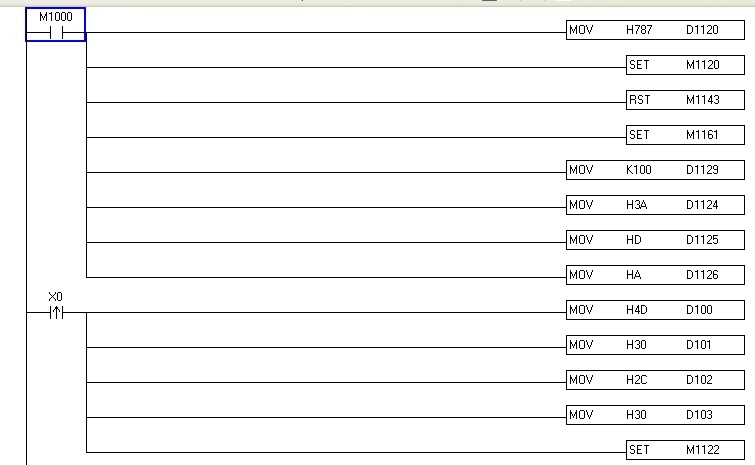

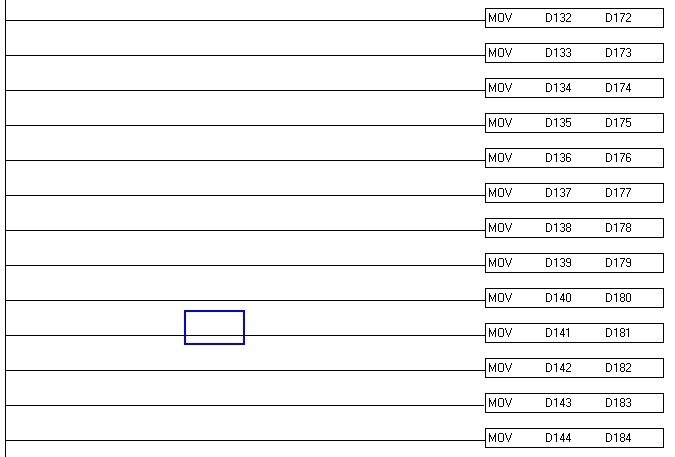

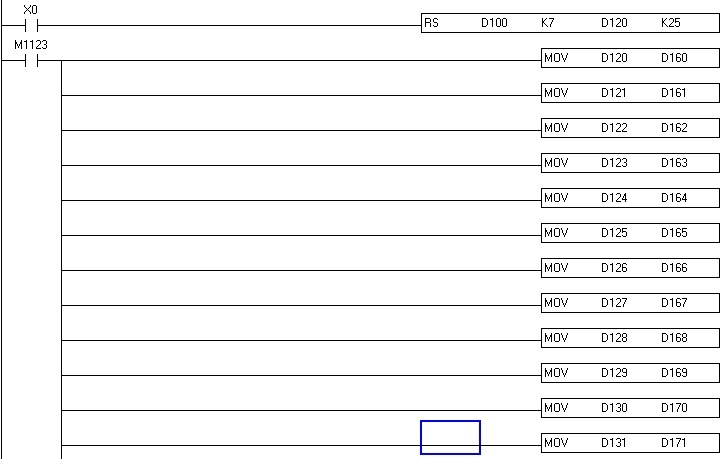

如上圖所示，整個程序，我就是選擇COM2，RS485通信，格式是8，E，1.
需要PLC每次發送固定的數據M0,0     加上起始符，第一結束符，第二結束符就是：3A 4D 30 2C 30 0D 0A（電腦接收）
需要電腦每次發送的固定數據是M0,+0023.796,+0023.832（PLC接收）
這程序使用串口調試精靈來通信，結果每次發送和接收的數據都不一樣。為什么

引用

引用第17樓sjm213于2014-01-15 13:07發表的  :
1，每次接收到的數據有無規律可循？
2，建議先把RS232-RS485換成有源的再試一下。

使用串口的自動發送功能，每次接收到的數據一點規律都沒。大神推薦一款有源RS232-RS485轉換器吧。我在網上看的都不能用在PLC通信上啊。

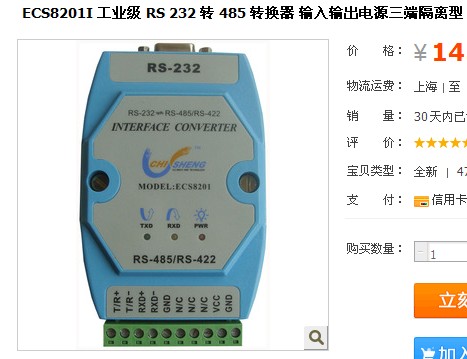

圖片所示就是有源RS232-RS485雙向轉換器，外接電源9-30V。賣家說有使用到PLC通信上的先例。大神幫看看這個可以不

特別鳴謝論壇版主：sjm213先生，特別感謝樓上幫助我的各位大神，我的這個項目通信問題已經搞定了。買了樓上這款轉換器后，通信燈指示起到了很大作用。其實，那個測量儀有一個特殊要求，就是PLC給測量儀發送指令的時候必須加前后綴STX和ETX，雖然我開始做的時候也加了，但是沒有寫置位M1126這句程序，而M1126的意思就是COM2（RS485）STX/ETX使用者/系統定義選擇，我翻了資料，要置位M1126，前后綴才能跟同指令一同發送給測量儀的 而我使用電腦與測量儀之間通信，PLC與電腦之間通信，可能串口調試程序已經在內部做好了這部工作吧。
