樓主  發表于: 2013-05-16 18:29
這是個電源供應初級器變壓器控制的可控硅觸發電路；IC字已被磨掉；拜請熟悉IC運用的大師分析指點一下；這是塊什么型號的IC。PCB板是經過白；黑；藍；橙四針插頭和可控硅板連接。如圖所示！
[ 此帖被天下英雄在2013-05-20 14:36重新編輯 ]
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 359 個
工控威望: 470 點
下載積分: 1187 分
在線時間: 174(小時)
注冊時間: 2008-11-17
最后登錄: 2025-11-29
查看天下英雄的 主題 / 回貼
1樓  發表于: 2013-05-16 19:38
觸發端是IC的第四腳--0.1歐；   470K是可控硅輸出端的回授  可控硅輸出端接的是變壓器初級的一端（就是和這個470K并聯在一塊的）。初級的另一端直接接220V的另一相
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 359 個
工控威望: 470 點
下載積分: 1187 分
在線時間: 174(小時)
注冊時間: 2008-11-17
最后登錄: 2025-11-29
查看天下英雄的 主題 / 回貼
2樓  發表于: 2013-05-17 08:08
這是個過零檢測觸發電路；和普通的雙向二極管觸發方式不是一個原理。這個IC有點象KC08；但原理圖又不一樣。所以請高手指點！！！
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 359 個
工控威望: 470 點
下載積分: 1187 分
在線時間: 174(小時)
注冊時間: 2008-11-17
最后登錄: 2025-11-29
查看天下英雄的 主題 / 回貼
3樓  發表于: 2013-05-17 14:28
經過4樓高手指點；我再核實一下電路板；發現的確畫錯了一根線；現在已經更正過來了----望高手繼續指正！！！
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 359 個
工控威望: 470 點
下載積分: 1187 分
在線時間: 174(小時)
注冊時間: 2008-11-17
最后登錄: 2025-11-29
查看天下英雄的 主題 / 回貼
4樓  發表于: 2013-05-18 08:07

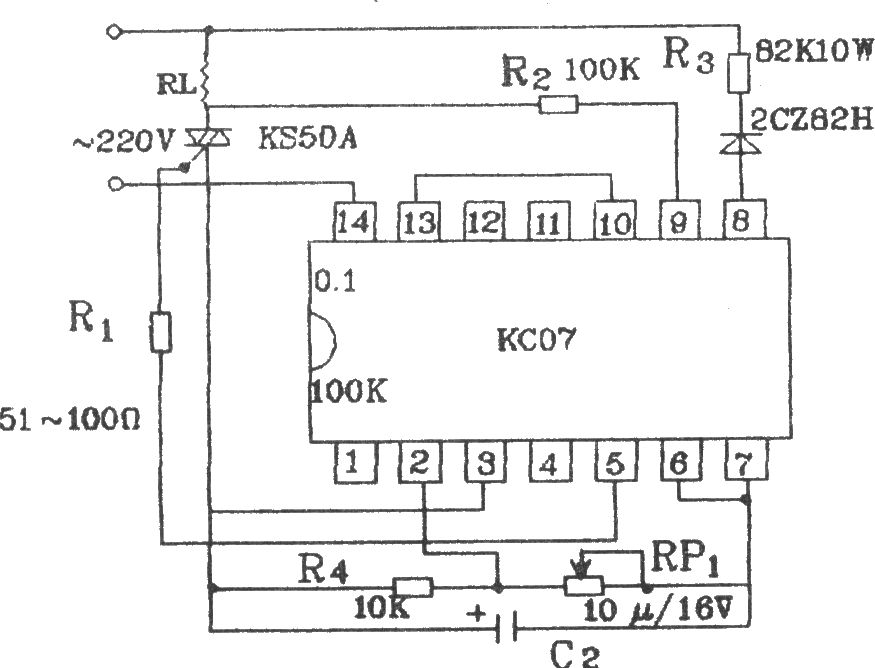

圖片：
大俠你看看這個-----類似；但不是。它是靠兩片4N33來控制可控硅的導通角----就是不知是什么型號。郁悶中---
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 359 個
工控威望: 470 點
下載積分: 1187 分
在線時間: 174(小時)
注冊時間: 2008-11-17
最后登錄: 2025-11-29
查看天下英雄的 主題 / 回貼
5樓  發表于: 2013-05-19 08:56
11樓的師傅說是“LM324   或339”  。但以我看供電都不同啊------還望師傅指點！！！還有這個可控硅的導通角調整和輸出的功率管B極調整是同步的；否則就會立即燒毀功率管。
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 359 個
工控威望: 470 點
下載積分: 1187 分
在線時間: 174(小時)
注冊時間: 2008-11-17
最后登錄: 2025-11-29
查看天下英雄的 主題 / 回貼
6樓  發表于: 2013-05-19 19:48
圖片：
這是TEA1504.     我感覺好像也不同的！  可控硅部分我也傳上去了；還望高手們指點！謝謝！！！
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 359 個
工控威望: 470 點
下載積分: 1187 分
在線時間: 174(小時)
注冊時間: 2008-11-17
最后登錄: 2025-11-29
查看天下英雄的 主題 / 回貼
7樓  發表于: 2013-05-20 07:56
4n33正如19樓所說的是光耦。我畫了一半---可以肯定是“過零檢測觸發電路”；和KC08是屬于一類的。但又不同！各位大師知道220V供電；可以直接觸發可控硅的IC有哪些？
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 359 個
工控威望: 470 點
下載積分: 1187 分
在線時間: 174(小時)
注冊時間: 2008-11-17
最后登錄: 2025-11-29
查看天下英雄的 主題 / 回貼
8樓  發表于: 2013-05-20 18:50

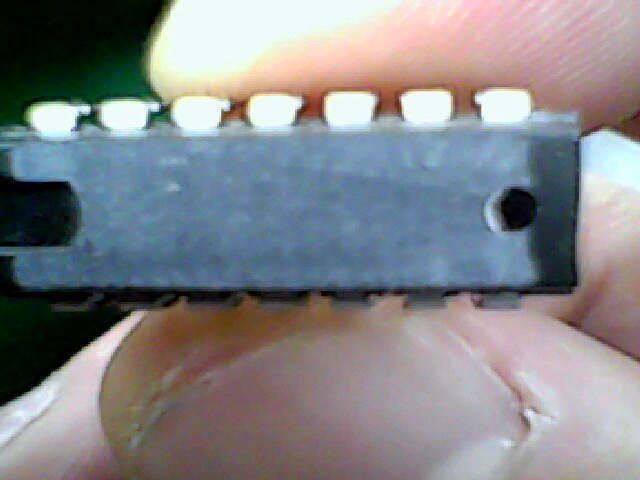

圖片：
這就是那片讓我煩心的IC；------TEA1504我查過；總感覺和這個電路區別很大---
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 359 個
工控威望: 470 點
下載積分: 1187 分
在線時間: 174(小時)
注冊時間: 2008-11-17
最后登錄: 2025-11-29
查看天下英雄的 主題 / 回貼
9樓  發表于: 2013-05-21 13:10
師傅們啊--我又核實了一遍；電路的確是這樣連接的---所以我也奇怪啊---不過220V不是直接加在電容器上；中間還有間接元件的。
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 359 個
工控威望: 470 點
下載積分: 1187 分
在線時間: 174(小時)
注冊時間: 2008-11-17
最后登錄: 2025-11-29
查看天下英雄的 主題 / 回貼
10樓  發表于: 2013-05-23 10:50
“根據我所見過的可控硅電路，我認為：1、可控硅應該是雙向的，2、可控硅應該是由光耦驅動觸發，3、圖中4N33接法是否有誤？”  答28樓：  可控硅是雙向的（BTA41600）;   可控硅是有IC第四腳經10歐電阻觸發的。4N33我核實了是這樣接的！
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 359 個
工控威望: 470 點
下載積分: 1187 分
在線時間: 174(小時)
注冊時間: 2008-11-17
最后登錄: 2025-11-29
查看天下英雄的 主題 / 回貼
11樓  發表于: 2013-05-25 09:20
圖片：
比較一下應該不是TEA1504--
  • «
