引用

引用第1樓lauine于2012-11-18 14:46發表的  :
這個是必修課吧

引用

引用樓主scw威偉于2012-11-18 11:34發表的 簡單的正反轉控制. :
兩個接觸器（各兩對常開和常閉），一個時間繼電器（各兩對延時常開和常閉），兩個按鈕（常開常閉互鎖），一個電鈴，控制要求：按下SB1電鈴響3S后KM1吸合，松開SB1，KM1放開；按下SB2電鈴響3S后KM2吸合，松開SB2，KM2放開；KM1和KM2不能同時吸合，畫出最簡單安全的控制電路圖。。。。這是我們剛進電工班的入班必會題，也就是面試題目，大家不妨入手試試看，也可以上傳電路圖給大家學習學習，，，，哈哈.......

引用

引用第11樓shanguqf于2012-11-20 09:43發表的  :

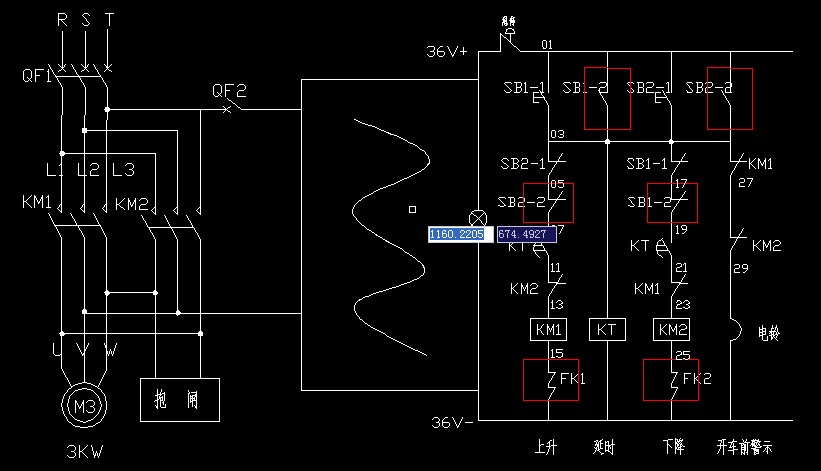

[attachment=97059]
如果是“變壓整流”電路的話，此電路不能工作。
因?yàn)椋�這個變壓整流電路的工作前提是KM1或者KM2必須工作，也只有當KM1或者是KM2工作以后，其主觸點才能夠閉合，才能夠?yàn)樽儔赫�流電路�?gòu)成工作回路，才能夠?yàn)榭刂齐娐凡糠痔峁┕ぷ麟娫矗?6V）。
但是，按照樓主給出的這個電氣控制原理圖來看，正是由于KM1或者是KM2的主觸點沒有閉合，變壓整流電路并沒有工作，控制電路部分無法得到工作電源，KM1或者是KM2接觸器的電磁線圈也不可能得到工作電源。所以，此控制系統不能運行。
