樓主既然有電路板，那么不會測試一下？
我認為也是共地的。

光耦用在開關電源的中，比如彩電（我15年前學過修無線電），是肯定不能共地的，共地了，起不了隔離作用，輸出負載側要有電，會觸電的。

但用在PLC里，都是直流低壓，完全不用 完全隔離，這樣做要增加成本的，同時要增加體積，PLC的開關電源變壓器再增加一個繞組不就行了？

我沒有板子，我只是在網上找了這產品，只有圖片，我是從部局上看出來的，他的板子上好像也沒有多少東西。

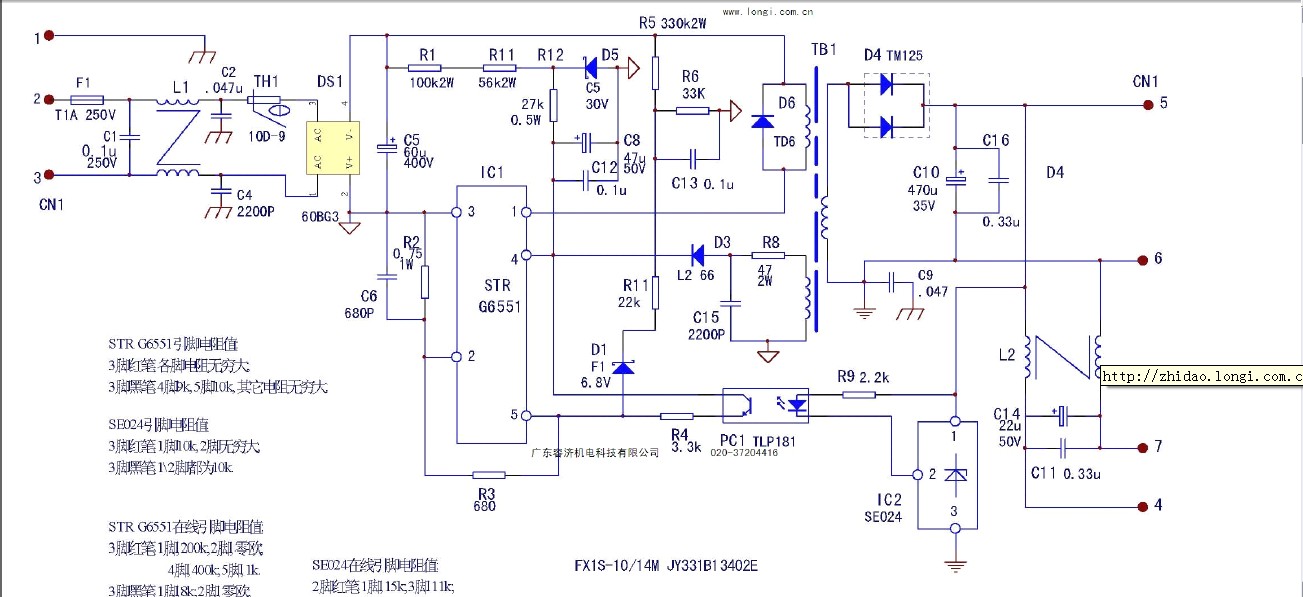

下面這個電路是三菱的PLC的開關電源處理



他是一路交流輸入，有高手能給解答分析一下，TB1難道是DC  DC 的變壓器？希望高手解答一下，三菱PLC的內部輸入輸出也都是用光藕隔離的。

去一些電子網站問吧，這里的人大部分是搞電工的。

大哥，我也是搞電控。

引用

引用第13樓ymr78419972于2012-05-24 09:09發表的  :
我沒有板子，我只是在網上找了這產品，只有圖片，我是從部局上看出來的，他的板子上好像也沒有多少東西。

下面這個電路是三菱的PLC的開關電源處理
[attachment=84731]

.......

TB1 左側是開關電源高壓部份，我不說了
TB1 右側只有一組線圈，上面D4 是由二個二極管組成的模塊，經它整流后，由C10和C16濾波（C16主要是濾除高頻干擾），因此CN1的 ：
5、6就有電壓 6腳為負
再由5、6接一個線圈（可能是類似變壓器樣子的線圈），主要作用還是濾除高頻干擾，然后再由電容C14、C11整流，輸出4、7電源，7腳為負。

二組電源也可以算是共地的。6、7只經過一線圈。

這里的光耦是隔離220V 和變壓器輸出的低壓用的。仔細看電路圖就可以看到，TB1左側和右側沒有一根線連接在一起的。

這個沒學過電子的，是說不清楚的，你搞工控，去研究這個干什么？
只要把PLC程序輸入電腦，機器能正常運行就OK了。

引用

引用第16樓meipingboy于2012-05-24 16:29發表的  :


TB1 左側是開關電源高壓部份，我不說了
TB1 右側只有一組線圈，上面D4 是由二個二極管組成的模塊，經它整流后，由C10和C16濾波（C16主要是濾除高頻干擾），因此CN1的 ：
5、6就有電壓 6腳為負
.......

我是搞工控的，對電子也有些興趣，學好一點，不精。我開頭的帖子說了，想做一個邏輯處理的板子，只做開關量控制，加個液晶，用在一些功能不復雜的設備上，
考慮隔離的時候，看到好多人做同樣的東西，用了光藕隔離，但是板子都是一路電源供電，所以想知道一下他們?nèi)绾伟岩宦贩殖蓛陕藩?dú)立電源的�，F(xiàn)在理解三菱的做法，
可能是直流經過G6551芯片控制，通過TB1變到次級線圈，次級線圈再半波整流。

我在想，于其這樣，不如直接讓板子上加兩組電源進去。

按理講應該是光耦的輸入的地與輸出的地不能共用才對。一般的PLC的說明書上都這樣說，我做過很多PLC,有一次就是共用地造成輸入異常。其實PLC就是通過單片機來做的。

加N組也可以
前面我也說過了，如果要加二組電源，那么TB1就要二組線圈，變壓器就要大，還要二套整流濾波元件
另外，那個 類似變壓器樣子的線圈 也不能省，如果能省的話，那么原圖上就可以省掉。
零件多了，電路板就要大了，但使用效果一樣。

只要PLC 接地線性能好，共地基本沒什么干擾的。

你待什么佳音啊，上面說了，可以共地也可以不供地，看你怎么使用，把簡單的問題復雜化

引用

引用第20樓longkeming于2012-05-24 18:48發表的  :
你待什么佳音啊，上面說了，可以共地也可以不供地，看你怎么使用，把簡單的問題復雜化

我是想自己做個板子，可以共地也可以不共地，共地了，我個人覺得就干脆不用光藕得了，共地了，用了根沒用也差不了多少，主要就是想不共地，然后
做到輸入輸出隔離，F(xiàn)X1S的PLC我也拆過，貌似沒有多抽頭的變壓器，你想啊，F(xiàn)X1S才多大的體積。

三菱可能是交變直，然后經過PWM再變直的，大家沒有看我前面發的一公司 的產品嗎，仿三菱的FX系列的板子，聽說銷量相當不錯，他就一路24VDC供電，
芯片用的STC，應該是5VDC，那聲稱是完全隔離的，他只是用了一個 DC DC的開關電源芯片LM2575，不知道他是如何實現的。

其實不用也可以，要用就要兩端不共地，是吧，共了，還不如不用。

學藝不精啊，哎

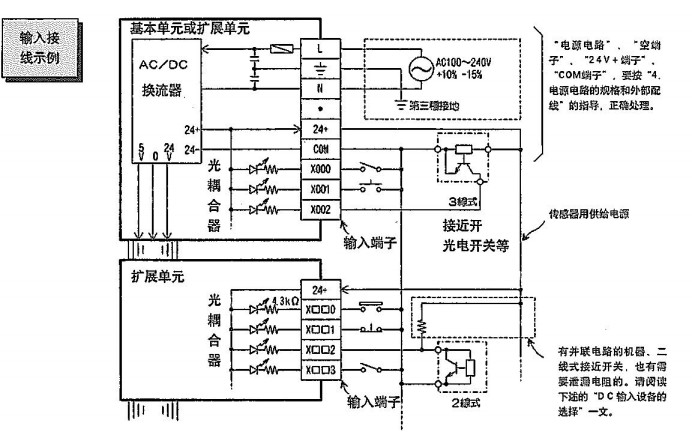

上圖是FX2N的配電圖。
從上圖可看出，外部輸入輸出信號用電源是24V+和24V-,內部是5V-0-24V，這兩路是獨立的，由一個電源得到，電源一個初級，兩個次級。這個完全可行，只是在電路設計上把這兩路電源的正極和負極都分開就行。
至于那個仿PLC的單片機板，我想你已經作了解釋了。
應該這樣說：它具備信號隔離的條件，但是要實現光電隔離，也是需要條件的：那就是外接電源。

感覺沒有問題，有一點提醒樓主電源負極和地線最好不要看作同一條線（為防止干擾），多種低壓直流電壓輸出共負極是普篇存在是可行的，而且有些在控制電路輸出端用了繼電器隔離更沒有問題。
