樓主  發表于: 82天前
AN    I    126.1
      JC    M014
      S     DB10.DBX   86.4
M014: NOP   0

各位大神，本人對西門子的程序不熟悉，煩請 哪位給解釋一下以上程序什么意思。謝謝！
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 6 篇
發帖數量: 5179 個
工控威望: 7540 點
下載積分: 163130 分
在線時間: 3260(小時)
注冊時間: 2007-11-21
最后登錄: 2025-12-08
查看sjm213的 主題 / 回貼
1樓  發表于: 82天前
I126.1 ON 時，置位DB10.DBX86.4；
I126.1 OFF 時，跳轉到M014處，不執行置位DB10.DBX86.4。
zhudean
級別: 正式會員
精華主題: 0
發帖數量: 8 個
工控威望: 98 點
下載積分: 3513 分
在線時間: 38(小時)
注冊時間: 2015-10-13
最后登錄: 2025-12-08
查看zhudean的 主題 / 回貼
2樓  發表于: 81天前
感謝sjm213，謝謝您的幫助。
lggdgd
lggdgd
級別: 探索解密
精華主題: 0
發帖數量: 87 個
工控威望: 144 點
下載積分: 662 分
在線時間: 24(小時)
注冊時間: 2011-03-08
最后登錄: 2025-11-09
查看lggdgd的 主題 / 回貼
3樓  發表于: 73天前
這樣簡單的程序也用語句表！不應該啊！！！！用梯形圖不好嗎？
煙花易冷
級別: 正式會員
精華主題: 0
發帖數量: 15 個
工控威望: 55 點
下載積分: 329 分
在線時間: 7(小時)
注冊時間: 2025-02-26
最后登錄: 2025-12-08
查看煙花易冷的 主題 / 回貼
4樓  發表于: 18天前

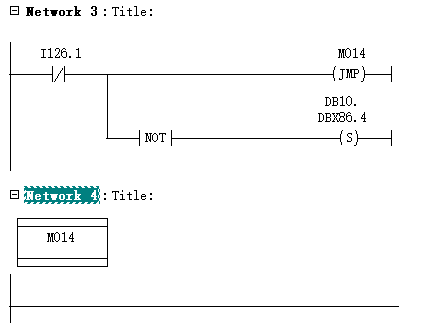

圖片：
意思是這樣的：
本帖最近評分記錄：
  • 下載積分:+1(卓立機電)
    bnnyygy
    bnnyygy
    級別: 家園常客
    精華主題: 0
    發帖數量: 596 個
    工控威望: 721 點
    下載積分: 2058 分
    在線時間: 689(小時)
    注冊時間: 2016-09-20
    最后登錄: 2025-12-05
    查看bnnyygy的 主題 / 回貼
    5樓  發表于: 18天前
    這是西門子 PLC（可編程邏輯控制器）的程序代碼，功能是根據輸入信號的狀態控制數據塊中某一位的置位，以下是逐行解析：
    AN I 126.1
    含義：對輸入點 I 126.1 進行 “與非” 邏輯運算（即判斷 I 126.1 是否為 “0”）。
    JC M014
    含義：若上一步的運算結果為 “1”（即 I 126.1 為 “0”），則跳轉到標簽 “M014” 對應的程序段。
    S DB10.DBX 86.4
    含義：若未發生跳轉（即 I 126.1 為 “1”），則將數據塊 DB10 中第 86 字節的第 4 位（DB10.DBX 86.4）置為 “1”。
    M014: NOP 0
    含義：標簽 “M014” 對應的空操作指令（程序執行到此處無動作）。
    程序邏輯總結：當輸入點 I 126.1 為 “1” 時，置位 DB10.DBX 86.4；當 I 126.1 為 “0” 時，不執行置位操作。
