樓主發表于: 2018-12-19 10:27

只看樓主 | 小中大

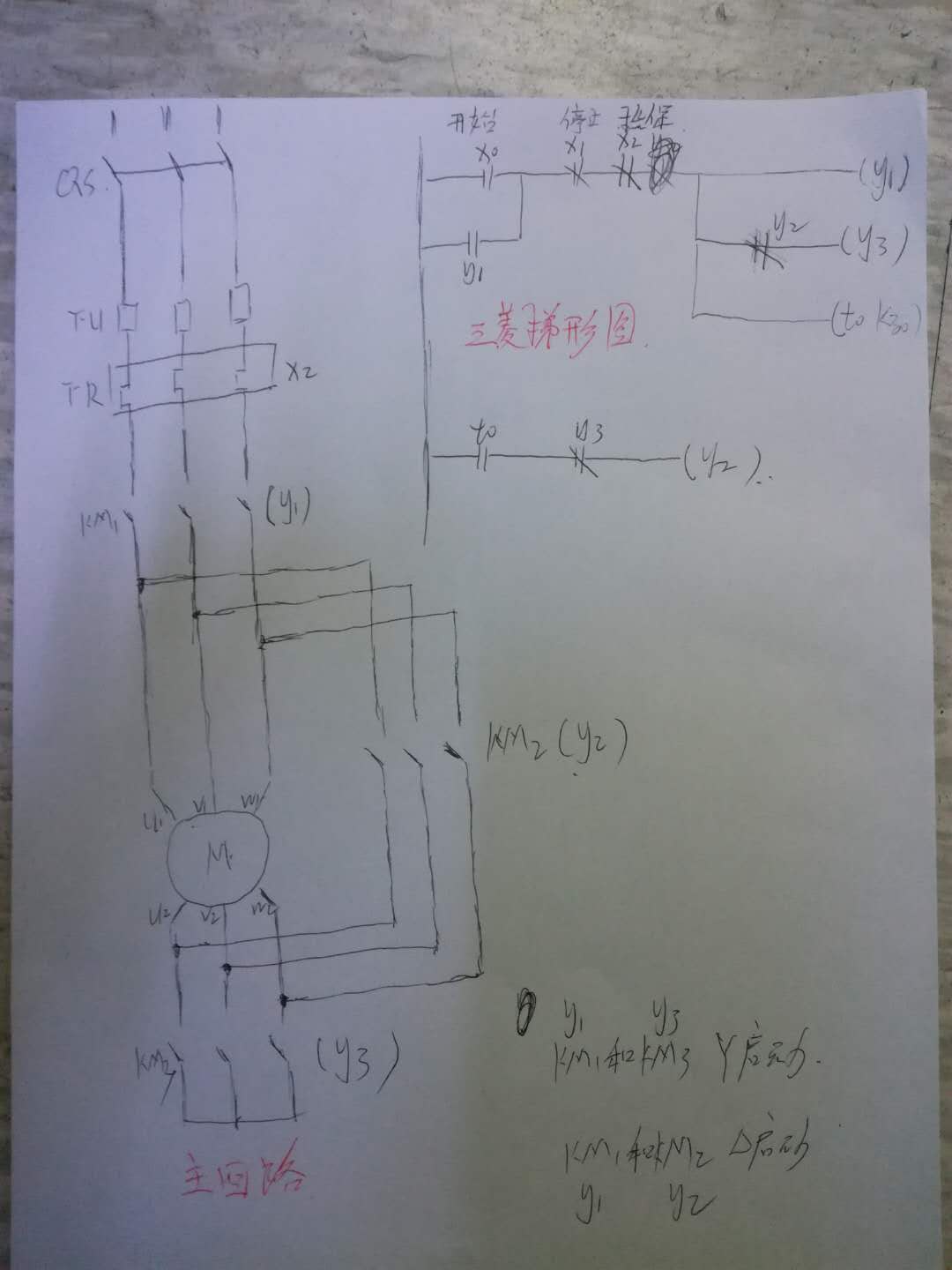

圖片：

星三角啟動電路圖，不想畫控制回路，太麻煩了，不容易理解，直接用PLC控制接觸器
如圖：星三角主回路和控制回路梯形圖
求大神看看有沒有錯誤，謝謝！

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1705 個
工控威望: 10138 點
下載積分: 62673 分
在線時間: 2701(小時)
注冊時間: 2007-03-26
最后登錄: 2025-12-01
查看hxl202319的主題 / 回貼

1樓發表于: 2018-12-19 10:40

只看該作者 | 小中大

看了下梯形圖，你的梯形圖應該沒法轉換成三角形，就是說Y2不能接通。

樓主留言：

忘記了，在Y2常閉后面再加個T0常閉，多謝

簽名無效了，麻雀不見了！

spsp8315

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 101 個
工控威望: 292 點
下載積分: 524 分
在線時間: 222(小時)
注冊時間: 2007-04-10
最后登錄: 2025-12-05
查看spsp8315的主題 / 回貼

2樓發表于: 2018-12-19 12:05

只看該作者 | 小中大

樓主留言：

真誠感謝！

靜夜思飄

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 233 點
下載積分: 2500 分
在線時間: 74(小時)
注冊時間: 2017-03-09
最后登錄: 2022-06-28
查看靜夜思飄的主題 / 回貼

3樓發表于: 2018-12-19 15:44

只看該作者 | 小中大

最好用接觸器觸點反饋信號作為PLC的相關互鎖輸入。而不是單純用PLC內部繼電器。因?yàn)闋砍兜浇佑|器可能出現的機械故障造成短路。比如觸點黏連的話，即使線圈已經斷電但主觸點依然導通，這時星三角轉換瞬間可能造成短路。如果用觸點進行反饋互鎖信號，可避免此種故障。

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3787 個
工控威望: 4390 點
下載積分: 150650 分
在線時間: 6798(小時)
注冊時間: 2016-10-23
最后登錄: 2025-12-09
查看lin10663的主題 / 回貼

4樓發表于: 2018-12-19 16:06

只看該作者 | 小中大

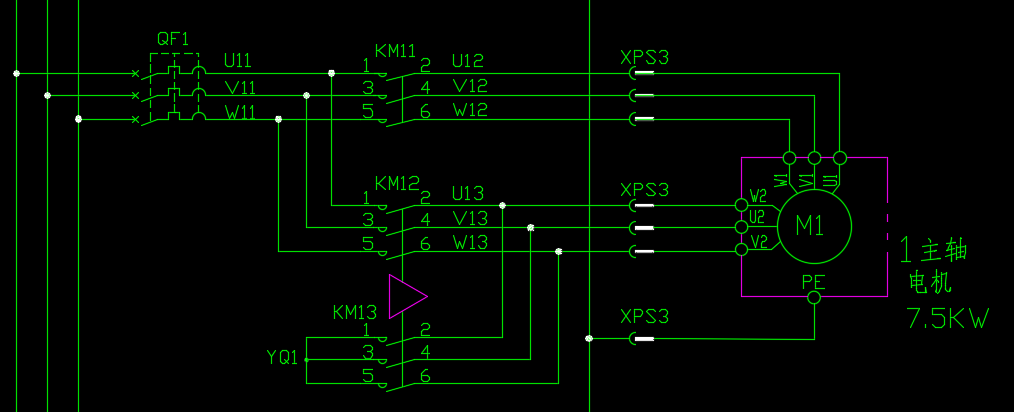

圖片：

樓主留言：

主電路為什么是1和6，3和2，5和4；接1和2，3和4，5和6是不是轉向有問題了？？？？

努力~學習
QQ:1796367739 VX:IVAN10663

老兔子

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 657 個
工控威望: 833 點
下載積分: 6765 分
在線時間: 550(小時)
注冊時間: 2008-06-27
最后登錄: 2025-12-08
查看老兔子的主題 / 回貼

5樓發表于: 2018-12-19 19:58

只看該作者 | 小中大

用Y2控制斷開Y3有危險。

也就是說，你的角接接觸器閉合后，星接接觸器才斷開，如果實際元件沒有做機械觸點連鎖的話，有可能會造成短路。

fsjnzhy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1047 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的主題 / 回貼

6樓發表于: 2018-12-19 21:20

只看該作者 | 小中大

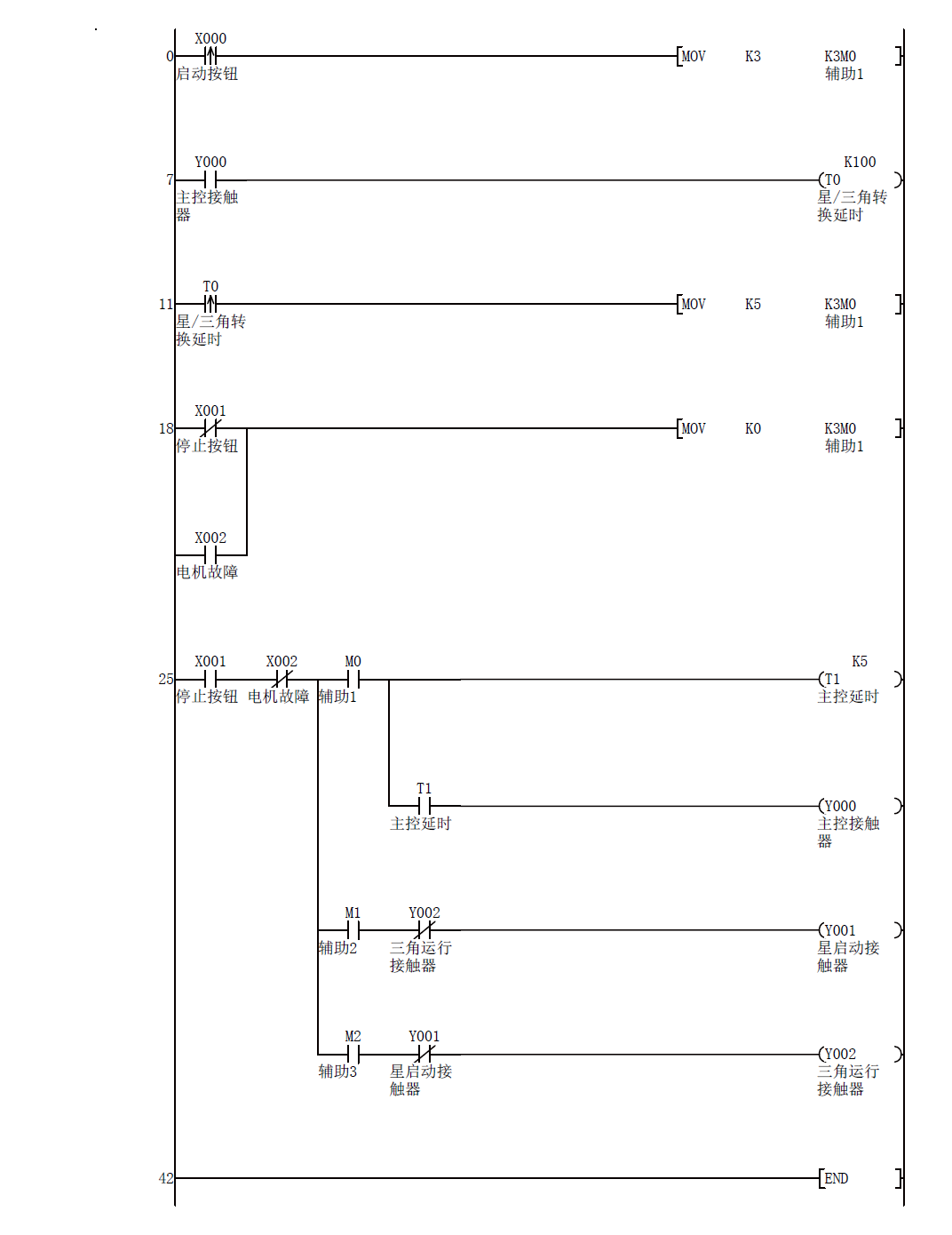

圖片：

給一個程序截圖你參考。

apei2014

工控的世界，我不懂

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1199 個
工控威望: 1872 點
下載積分: 83304 分
在線時間: 552(小時)
注冊時間: 2016-08-15
最后登錄: 2025-11-27
查看apei2014的主題 / 回貼

7樓發表于: 2018-12-20 08:52

只看該作者 | 小中大

我見過，45KW的風機星三角啟動，用程序控制，炸了，

樓主留言：

真誠感謝！學到了

東隅已逝，桑榆非晚。

clvq427

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 128 點
下載積分: 5581 分
在線時間: 23(小時)
注冊時間: 2018-03-15
最后登錄: 2022-07-24
查看clvq427的主題 / 回貼

8樓發表于: 2018-12-20 13:31

只看該作者 | 小中大

看來層主也是經歷過教訓的人。在條件允許的情況下建議樓主考慮一下這個

引用
引用第3樓靜夜思飄于2018-12-19 15:44發表的 :
最好用接觸器觸點反饋信號作為PLC的相關互鎖輸入。而不是單純用PLC內部繼電器。因?yàn)闋砍兜浇佑|器可能出現的機械故障造成短路。比如觸點黏連的話，即使線圈已經斷電但主觸點依然導通，這時星三角轉換瞬間可能造成短路。如果用觸點進行反饋互鎖信號，可避免此種故障。

gaoyadian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 171 個
工控威望: 339 點
下載積分: 2757 分
在線時間: 672(小時)
注冊時間: 2011-08-07
最后登錄: 2025-05-05
查看gaoyadian的主題 / 回貼

9樓發表于: 2018-12-20 15:20

只看該作者 | 小中大

程序里面加延時，星釋放50毫秒后，角合上。

馮夫亮

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 115 點
下載積分: 552 分
在線時間: 16(小時)
注冊時間: 2018-11-02
最后登錄: 2025-12-08
查看馮夫亮的主題 / 回貼

10樓發表于: 2018-12-21 14:03

只看該作者 | 小中大

個人感覺應該是星接觸器啟動后，用星接觸器的觸點接通主路接觸器好一點，有的功率很大的要考慮啟動時瞬時電流對接觸器觸點的沖擊。

風吹屁涼

小菜鳥

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 39 個
工控威望: 310 點
下載積分: 661 分
在線時間: 13(小時)
注冊時間: 2018-10-29
最后登錄: 2025-08-05
查看風吹屁涼的主題 / 回貼

11樓發表于: 2018-12-21 14:32

只看該作者 | 小中大

能用點復位的指令么
