樓主發表于: 2018-07-24 15:40

只看樓主 | 小中大

圖片：

第一次用西門子PLC，有一個4AI的輸入，要抓錶頭傳出來的4-20mA，但是不知道要如何設定或開始

搞得一個頭、八個大

各執一詞

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 168 點
下載積分: 926 分
在線時間: 83(小時)
注冊時間: 2018-01-08
最后登錄: 2025-02-22
查看各執一詞的主題 / 回貼

1樓發表于: 2018-07-24 16:11

只看該作者 | 小中大

圖片：

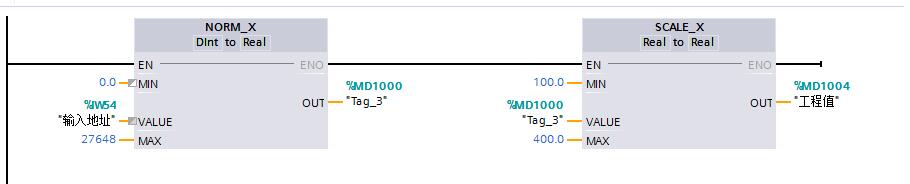

首先在硬件組態里將使用的模擬量輸入模塊組態地址和輸入類型，然后在標準化和標定

東敏123

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 148 個
工控威望: 270 點
下載積分: 720 分
在線時間: 74(小時)
注冊時間: 2018-03-27
最后登錄: 2025-10-02
查看東敏123的主題 / 回貼

2樓發表于: 2018-07-24 17:22

只看該作者 | 小中大

好了沒，沒好我遠程幫你搞，加我qq2215549194

pr0911

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 76 點
下載積分: 943 分
在線時間: 35(小時)
注冊時間: 2018-07-15
最后登錄: 2025-07-10
查看pr0911的主題 / 回貼

3樓發表于: 2018-07-25 12:07

只看該作者 | 小中大

圖片：

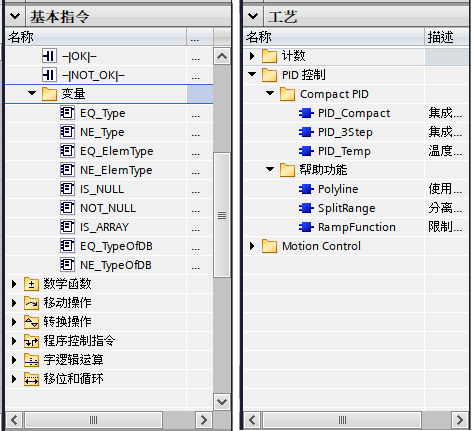

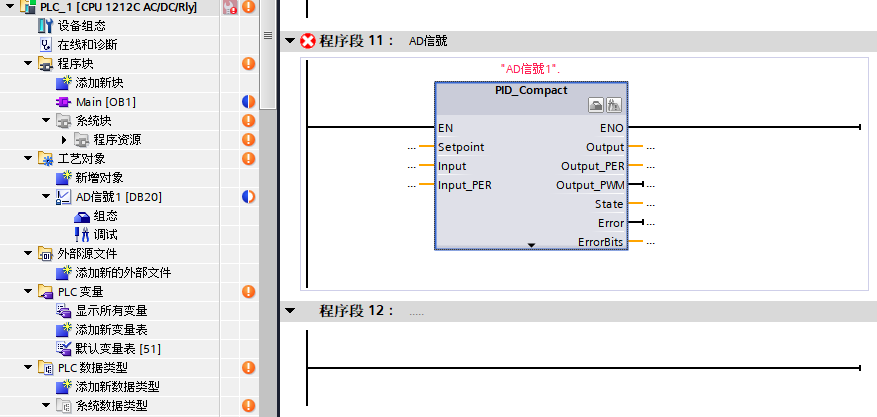

還沒發現 1樓大的元件在哪~~持續尋找

觀看了PLC回傳的錯誤

模塊存在。
出錯
LED (SF) 故障

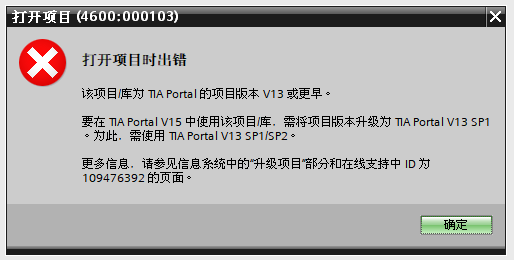

不知道是否有V15可以開啟範例檔案供學習

下載的 AP11 到 AP14 範例，不知道缺啥檔案，V15都打不開

[ 此帖被pr0911在2018-07-25 12:13重新編輯 ]

附件：

測試一號.rar (814 K) 下載次數:4

各執一詞

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 168 點
下載積分: 926 分
在線時間: 83(小時)
注冊時間: 2018-01-08
最后登錄: 2025-02-22
查看各執一詞的主題 / 回貼

4樓發表于: 2018-07-25 15:27

只看該作者 | 小中大

基本指令------轉換操作里

pr0911

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 76 點
下載積分: 943 分
在線時間: 35(小時)
注冊時間: 2018-07-15
最后登錄: 2025-07-10
查看pr0911的主題 / 回貼

5樓發表于: 2018-07-25 15:51

只看該作者 | 小中大

感謝~~找到方塊拉出來，也輸入了數字，MD1000 和 MD1004 ，產了兩個 默認變量表

現在好奇.....我裝的6ES7 231-4HD32-0xBO，有四個AI輸入，我用了兩個輸入，很好奇讀出來的值在哪?

我的值，運算後0-4000，4-20mA後，0-4000比例值會放在哪?

還有 W54 是如何打出來的

安川電機

安川MPE720程序解密,上傳解密.

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 278 個
工控威望: 888 點
下載積分: 1650 分
在線時間: 102(小時)
注冊時間: 2018-07-26
最后登錄: 2025-02-14
查看安川電機的主題 / 回貼

6樓發表于: 2018-07-26 09:45

只看該作者 | 小中大

新建數據塊

各執一詞

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 168 點
下載積分: 926 分
在線時間: 83(小時)
注冊時間: 2018-01-08
最后登錄: 2025-02-22
查看各執一詞的主題 / 回貼

7樓發表于: 2018-07-26 09:57

只看該作者 | 小中大

圖片：

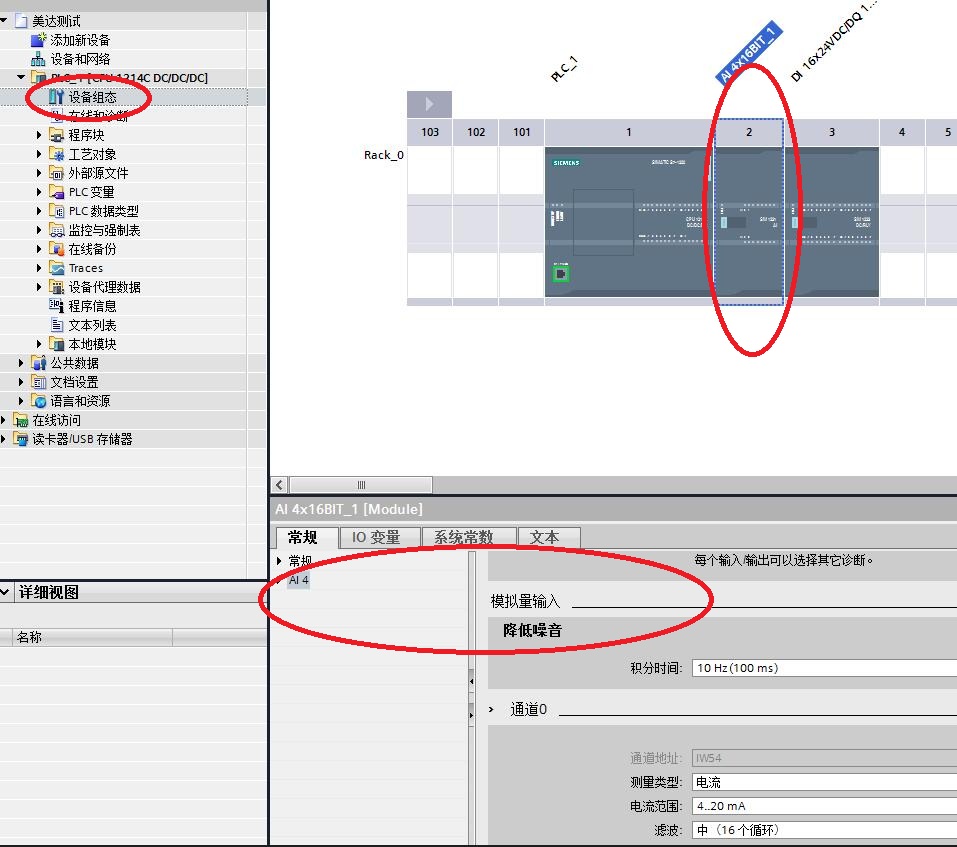

首先要設備組態

pr0911

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 76 點
下載積分: 943 分
在線時間: 35(小時)
注冊時間: 2018-07-15
最后登錄: 2025-07-10
查看pr0911的主題 / 回貼

8樓發表于: 2018-07-27 14:13

只看該作者 | 小中大

感謝~~就跟樓上說的一樣，裝上了 AI 模組，線路連接了4-20mA，結果沒有在模組圖塊上，點兩下滑鼠

然後把0-10V，拉成 4-20mA，後來拉了之後，PLC的錯誤燈就熄滅了~~~非常感謝
