樓主發表于: 2018-03-19 18:43

只看樓主 | 小中大

圖片：

各位大哥。我是剛接觸PLC的新人。要是在晶體管輸出PLC的 X1點接個開關，應該接到哪些點上？。在Y1點接個信號燈，應該接到哪些點上？。還要接外部的24V電嗎？希望各位大哥千萬別用太專業的術語，我看不懂的

雙手很單純

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 69 點
下載積分: 298 分
在線時間: 23(小時)
注冊時間: 2018-03-19
最后登錄: 2021-10-12
查看雙手很單純的主題 / 回貼

1樓發表于: 2018-03-19 19:01

只看該作者 | 小中大

各位大哥幫幫忙啊

老兔子

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 657 個
工控威望: 833 點
下載積分: 6765 分
在線時間: 550(小時)
注冊時間: 2008-06-27
最后登錄: 2025-12-08
查看老兔子的主題 / 回貼

2樓發表于: 2018-03-19 19:30

只看該作者 | 小中大

為什么不找相應的手冊和書籍看看呢？

既然是新手，不會只想知道這么一點點簡單的基礎知識吧？！

樓主留言：

真誠感謝！

雙手很單純

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 69 點
下載積分: 298 分
在線時間: 23(小時)
注冊時間: 2018-03-19
最后登錄: 2021-10-12
查看雙手很單純的主題 / 回貼

3樓發表于: 2018-03-19 20:07

只看該作者 | 小中大

謝謝指導

wo0712

想飛的鳥，不放棄總能翱翔

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 245 個
工控威望: 461 點
下載積分: 7521 分
在線時間: 270(小時)
注冊時間: 2015-04-29
最后登錄: 2025-12-05
查看wo0712的主題 / 回貼

4樓發表于: 2018-03-19 20:10

只看該作者 | 小中大

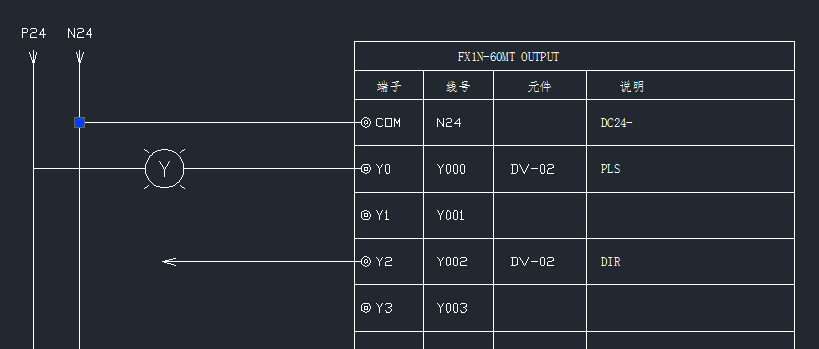

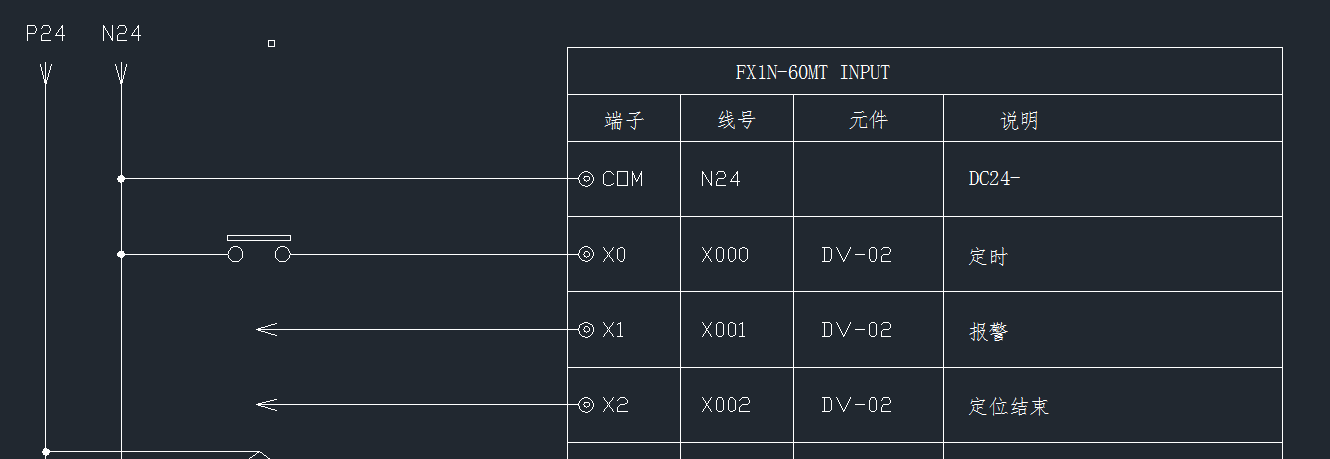

圖片：

只能幫到這里了

樓主留言：

萬分感謝

本帖最近評分記錄：

下載積分:+1(bruce2020) 熱心助人！

kcai_fly

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 182 個
工控威望: 271 點
下載積分: 2681 分
在線時間: 142(小時)
注冊時間: 2018-01-26
最后登錄: 2025-07-31
查看kcai_fly的主題 / 回貼

5樓發表于: 2018-03-21 10:00

只看該作者 | 小中大

到站內下載FX1S的硬件手冊，里面有輸入接線和輸出接線說明，對照實物應該不難懂！

樓主留言：

熱心助人！謝謝

一步一腳印

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 111 點
下載積分: 804 分
在線時間: 28(小時)
注冊時間: 2018-03-08
最后登錄: 2022-03-28
查看一步一腳印的主題 / 回貼

6樓發表于: 2018-03-21 15:04

只看該作者 | 小中大

說白了，就是要形成一個回路

樓主留言：

我不懂的這這個PLC內置的
24- 在哪里上面只有個24+ 。現在明白了這個PLC的24- 就是COM點

cad2015

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 103 點
下載積分: 4515 分
在線時間: 26(小時)
注冊時間: 2015-07-07
最后登錄: 2019-05-30
查看cad2015的主題 / 回貼

7樓發表于: 2018-10-17 21:58

只看該作者 | 小中大

這個型號的PLC是晶體管輸出漏型 NPN 負控也就是說 是24V的負極做輸出控制電壓輸入開關只要接COM和你想輸入控制的X幾那個點接在一起就可以如果是接近開關 光電開關 磁性開關 編碼器等等要接輸入的就要接好24V在把輸出信號接在X端口就可以前提要注意是NPN漏型大部分是漏型也有小部分源型正極控制的PNP輸出這個確定好就可以了輸出MT的有脈沖的一般是晶體管漏型的負極控24V正極做公共端負極控制輸出要是MR的繼電器輸出就隨便了看你設計要求了
