樓主發表于: 2013-08-02 09:43

只看樓主 | 小中大

圖片：

這個是為18.5kw電機做的星三角降壓啟動。

linglong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 276 個
工控威望: 445 點
下載積分: 1421 分
在線時間: 1171(小時)
注冊時間: 2008-07-13
最后登錄: 2025-12-30
查看linglong的主題 / 回貼

1樓發表于: 2013-08-02 10:01

只看該作者 | 小中大

畫的什么呀！太亂了。

piclijun

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 222 個
工控威望: 360 點
下載積分: 14687 分
在線時間: 249(小時)
注冊時間: 2012-02-24
最后登錄: 2016-08-30
查看piclijun的主題 / 回貼

2樓發表于: 2013-08-02 10:04

只看該作者 | 小中大

可以，加個時間繼電器自動延時星三角切換。

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1201 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

3樓發表于: 2013-08-02 10:09

只看該作者 | 小中大

網上自己找一個，你的不對。

hepeixin

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 205 點
下載積分: 604 分
在線時間: 26(小時)
注冊時間: 2007-11-03
最后登錄: 2022-01-19
查看hepeixin的主題 / 回貼

4樓發表于: 2013-08-03 09:09

只看該作者 | 小中大

角形與星形必須互鎖，否則兩個按鈕同時按下會短路。

本帖最近評分記錄：

下載積分:+1(fupeilei) 哥咱能看清再說中不，互 ..

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70842 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2026-01-03
查看wwcwwc的主題 / 回貼

5樓發表于: 2013-08-03 10:07

只看該作者 | 小中大

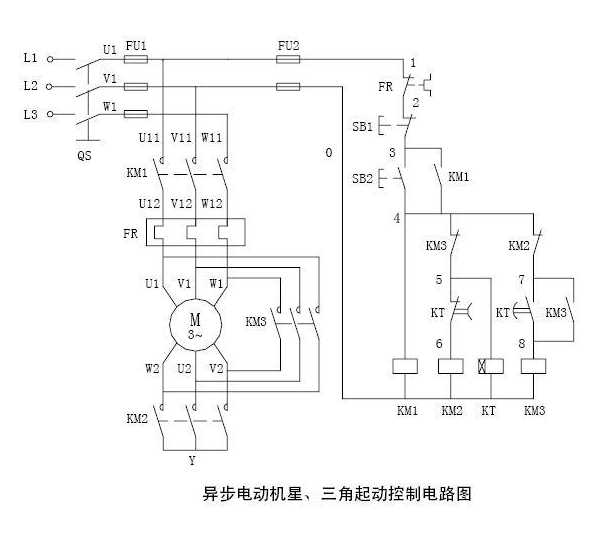

這個電路存在短路風險。請參考以下電路。

guiyanhua

雲薄

級別: VIP會員

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 111 個
工控威望: 288 點
下載積分: 1996 分
在線時間: 36(小時)
注冊時間: 2007-12-11
最后登錄: 2023-08-07
查看guiyanhua的主題 / 回貼

6樓發表于: 2013-08-03 14:41

只看該作者 | 小中大

樓主那樣會燒電機的，5樓的很不錯，不過這種我記不住，但晚知道哪個對不對，網上找一大堆，這種控制非常典型，不用自己畫，找個搬過來照用就好了。特簡單

本帖最近評分記錄：

下載積分:+1(fupeilei) 請問大哥這個圖那里不對 ..

我處供應液位，壓力、溫度、流量等各種傳感器與顯示控制儀表電加熱與控制18001637105，021－60895769 guiyh@zsa-tech.com
http://www.zsa-tech.com

hulilanyu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 187 個
工控威望: 253 點
下載積分: 2037 分
在線時間: 137(小時)
注冊時間: 2010-08-18
最后登錄: 2025-12-27
查看hulilanyu的主題 / 回貼

7樓發表于: 2013-08-04 23:19

只看該作者 | 小中大

按樓主接法，會出問題

jesselai

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 208 個
工控威望: 403 點
下載積分: 5970 分
在線時間: 81(小時)
注冊時間: 2008-12-05
最后登錄: 2016-07-13
查看jesselai的主題 / 回貼

8樓發表于: 2013-08-05 08:07

只看該作者 | 小中大

樓主兩個接觸器不會跳的，只有按總斷開關才會停，樓主應該還沒弄明白星三角啟動的原理呢，是從星形跳到三角，你這圖兩個接觸器會同時接通的。

本帖最近評分記錄：

下載積分:+1(fupeilei) 為了節省經費一個停止就 ..

何工控學

勵志竭精

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 596 個
工控威望: 905 點
下載積分: 13622 分
在線時間: 507(小時)
注冊時間: 2012-10-26
最后登錄: 2025-08-08
查看何工控學的主題 / 回貼

9樓發表于: 2013-08-08 15:51

只看該作者 | 小中大

星三角降壓啟動是最常用的一般的電工書上都有的5樓那個不錯。

zmt0218

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 128 點
下載積分: 656 分
在線時間: 7(小時)
注冊時間: 2013-08-09
最后登錄: 2014-12-20
查看zmt0218的主題 / 回貼

10樓發表于: 2013-08-09 10:00

只看該作者 | 小中大

這樣會出問題的

逍遙書生

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 199 點
下載積分: 709 分
在線時間: 24(小時)
注冊時間: 2013-07-24
最后登錄: 2018-01-30
查看逍遙書生的主題 / 回貼

11樓發表于: 2013-08-09 13:07

只看該作者 | 小中大

不對，5樓畫的就挺好
