樓主發表于: 2013-05-25 17:57

只看樓主 | 小中大

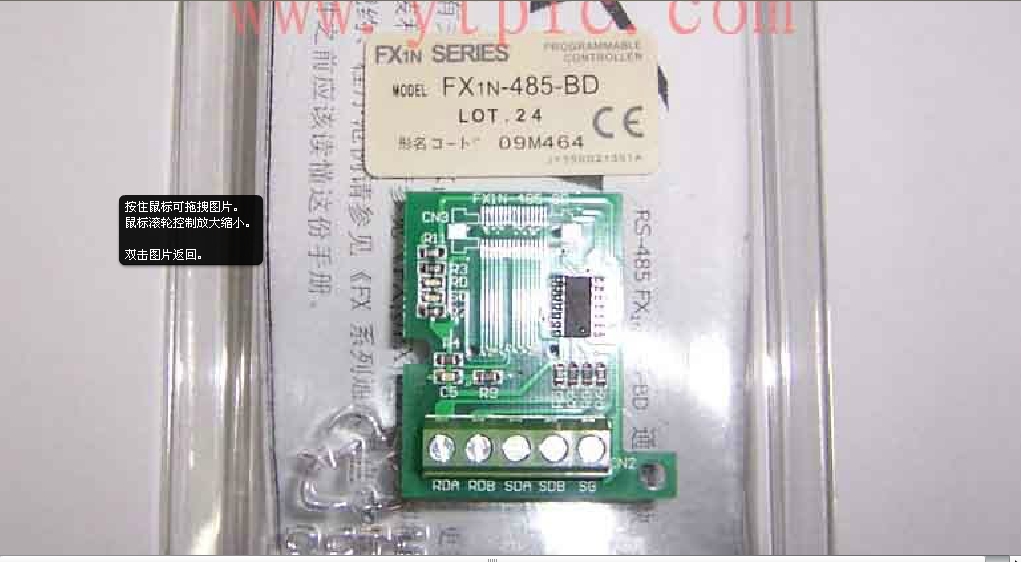

請大蝦們別笑話小弟的無知。只聽說過PLC（三菱）可以擴展通訊板RS-232/485/422等等，卻沒見過PLC上有擴展通訊板的實案。開始還以為增加通訊板跟增加普通擴展I/O模塊一樣是用扁平電纜直接插在PLC的擴展插槽里的。到淘寶網上一搜，才發現通訊板沒有扁平電纜只有信號接口。如圖所示，三菱FX1N-RS-485。那么通訊板是怎么到PLC上的呢？

ytzidonghua

plc 觸摸屏自動化技術培訓等電話0535-6380506

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2609 個
工控威望: 7324 點
下載積分: 11794 分
在線時間: 431(小時)
注冊時間: 2006-09-27
最后登錄: 2026-01-04
查看ytzidonghua的主題 / 回貼

1樓發表于: 2013-05-25 18:06

只看該作者 | 小中大

這是插到PLC上面的。

樓主留言：

就是不知道怎么插到PLC上。不過樓下好像已經有了答案。謝謝！

plc 觸摸屏變頻器編程電纜，plc培訓等
plc觸摸屏遠程下載，遠程監控
手機APP監控plc
QQ 365871920
電話13396452298
www.ytleader.com

lzzqh8

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 262 個
工控威望: 429 點
下載積分: 69403 分
在線時間: 266(小時)
注冊時間: 2011-05-25
最后登錄: 2026-01-02
查看lzzqh8的主題 / 回貼

2樓發表于: 2013-05-25 19:41

只看該作者 | 小中大

這是插到FX1nPLC電路板上面的。打開FX1nPLC左側通信小蓋板就能看到。

樓主留言：

是按圖片狀態順時鐘90度直接插到PLC上吧？不知道那板子后面還有插針。

hahahaha

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 449 個
工控威望: 665 點
下載積分: 30796 分
在線時間: 158(小時)
注冊時間: 2011-11-03
最后登錄: 2018-01-01
查看hahahaha的主題 / 回貼

3樓發表于: 2013-05-25 20:48

只看該作者 | 小中大

485通訊用的。

lzzqh8

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 262 個
工控威望: 429 點
下載積分: 69403 分
在線時間: 266(小時)
注冊時間: 2011-05-25
最后登錄: 2026-01-02
查看lzzqh8的主題 / 回貼

4樓發表于: 2013-05-26 11:49

只看該作者 | 小中大

對啊，打開FX1nPLC左側通信小蓋板，順時鐘90度直接插到PLC上。接線端在PLC左側，上下排列的

樓主留言：

謝謝！我要為您加分。

本帖最近評分記錄：

下載積分:+5(liuliangdt) 熱心助人！
