cwxok
級別: 論壇先鋒
精華主題: 0
發帖數量: 511 個
工控威望: 1242 點
下載積分: 1050 分
在線時間: 1269(小時)
注冊時間: 2007-11-17
最后登錄: 2025-09-16
查看cwxok的 主題 / 回貼
樓主  發表于: 2013-03-19 12:01
自己摸索的，請同行指點
原點就是編碼器的零點，跟電機定子零點對齊！  找一好的馬達測試，先找到電機定子零點，給U V加低壓直流電，U進V出，定子會在四個角度鎖住，分別定義為0度，90度，180度，270度，取其中一個角度假設為零點，將驅動器上脈沖顯示清零，轉動編碼器，直到編碼器的Z相信號出現（Z相信號不好取，速度太快，我用的是PLC高速計數來取的）記下驅動器上的脈沖顯示！有四個角度分別試下！其它不多說了！
本帖最近評分記錄：
  • 下載積分:+1(aaa2073) 好貼好貼！
  • 下載積分:+2(dy獨影)
    • http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA  歡迎光顧我的淘寶,更多更全三菱產品供應!
    tkggtdkjpl
    工欲善其事，必先利其器！
    級別: 網絡英雄

    精華主題: 1 篇
    發帖數量: 3412 個
    工控威望: 21027 點
    下載積分: 39974 分
    在線時間: 1841(小時)
    注冊時間: 2010-01-03
    最后登錄: 2026-01-03
    查看tkggtdkjpl的 主題 / 回貼
    1樓  發表于: 2013-03-19 12:49
    高手呀,這都能找到
    自動化單機，生產線，項目編程調試！
    hzhcdy
    級別: 家園常客
    精華主題: 0
    發帖數量: 671 個
    工控威望: 853 點
    下載積分: 1420 分
    在線時間: 580(小時)
    注冊時間: 2008-12-22
    最后登錄: 2025-12-26
    查看hzhcdy的 主題 / 回貼
    2樓  發表于: 2013-03-19 13:17

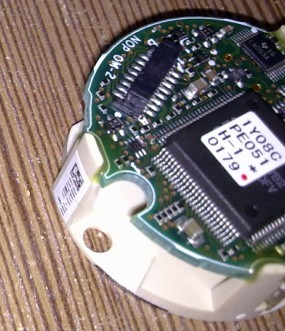

    圖片：
    騷年，抄的吧！
    三菱的編碼器的通訊模式的！并不是ABZ的方式，驅動器的Z相是，數據模擬出來的！
    還4個角度分別試一下！你以為是萬向節啊，編碼器可以隨便轉的？
    這個方法適合很老的脈沖編碼器，
    cwxok
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 511 個
    工控威望: 1242 點
    下載積分: 1050 分
    在線時間: 1269(小時)
    注冊時間: 2007-11-17
    最后登錄: 2025-09-16
    查看cwxok的 主題 / 回貼
    3樓  發表于: 2013-03-19 13:24
    Z相是指驅動器OP集電極開路輸出信號，不從編碼器取，而從驅動器取！轉編碼器有誤，是轉電機軸，找到零點后，記錄反回脈沖值！
    http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA  歡迎光顧我的淘寶,更多更全三菱產品供應!
    cwxok
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 511 個
    工控威望: 1242 點
    下載積分: 1050 分
    在線時間: 1269(小時)
    注冊時間: 2007-11-17
    最后登錄: 2025-09-16
    查看cwxok的 主題 / 回貼
    4樓  發表于: 2013-03-19 13:29
    頂我的人，再透10個AL報警的維修方法！
    http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA  歡迎光顧我的淘寶,更多更全三菱產品供應!
    kyy80
    態度決定一切``````
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1199 個
    工控威望: 3508 點
    下載積分: 4427 分
    在線時間: 1995(小時)
    注冊時間: 2008-02-17
    最后登錄: 2025-12-08
    查看kyy80的 主題 / 回貼
    5樓  發表于: 2013-03-19 14:07
    用個雙追蹤示波就解決了....
    cwxok
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 511 個
    工控威望: 1242 點
    下載積分: 1050 分
    在線時間: 1269(小時)
    注冊時間: 2007-11-17
    最后登錄: 2025-09-16
    查看cwxok的 主題 / 回貼
    6樓  發表于: 2013-03-19 14:48

    取J3的零點，示波器要高檔的才行吧，用PLC低成本解決！
    [ 此帖被cwxok在2013-03-19 15:05重新編輯 ]
    http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA  歡迎光顧我的淘寶,更多更全三菱產品供應!
    hzhcdy
    級別: 家園常客
    精華主題: 0
    發帖數量: 671 個
    工控威望: 853 點
    下載積分: 1420 分
    在線時間: 580(小時)
    注冊時間: 2008-12-22
    最后登錄: 2025-12-26
    查看hzhcdy的 主題 / 回貼
    7樓  發表于: 2013-03-19 15:52
    裝個編碼器！不要這么復雜吧？？？
    上機器，編碼器自學習就可以了！
    safali
    級別: 探索解密
    精華主題: 0
    發帖數量: 23 個
    工控威望: 148 點
    下載積分: 678 分
    在線時間: 3(小時)
    注冊時間: 2013-03-19
    最后登錄: 2013-04-08
    查看safali的 主題 / 回貼
    8樓  發表于: 2013-03-19 16:05
    謝謝分享
    PLC交流千人群：57512954
    浩源工控
    級別: 家園常客
    精華主題: 0
    發帖數量: 66 個
    工控威望: 777 點
    下載積分: 1407 分
    在線時間: 49(小時)
    注冊時間: 2012-07-18
    最后登錄: 2025-10-27
    查看浩源工控的 主題 / 回貼
    9樓  發表于: 2013-03-23 11:35
    好復雜？
    lulgs
    級別: 正式會員
    精華主題: 0
    發帖數量: 3 個
    工控威望: 96 點
    下載積分: 542 分
    在線時間: 4(小時)
    注冊時間: 2010-06-09
    最后登錄: 2017-03-17
    查看lulgs的 主題 / 回貼
    10樓  發表于: 2013-03-23 12:04
    頂一下侃侃,學學!
    iteerh
    級別: 家園常客

    精華主題: 0
    發帖數量: 552 個
    工控威望: 803 點
    下載積分: 17146 分
    在線時間: 2376(小時)
    注冊時間: 2006-10-25
    最后登錄: 2026-01-04
    查看iteerh的 主題 / 回貼
    11樓  發表于: 2013-03-28 23:25
    能解說清楚嗎，圖解說明
