hanqin
級別: 論壇先鋒
精華主題: 0
發帖數量: 1201 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的 主題 / 回貼
60樓  發表于: 2011-06-07 09:44
引用
引用第55樓阿權1于2011-06-06 17:25發表的  :
根本就不用猜， 將樓主的圖畫成正常電路圖就明白了。

還是沒有看懂，請指導一下工作原理！
工控組態
工控組態
級別: 論壇先鋒
精華主題: 0
發帖數量: 243 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 329(小時)
注冊時間: 2009-09-03
最后登錄: 2025-11-15
查看工控組態的 主題 / 回貼
61樓  發表于: 2011-06-07 13:05

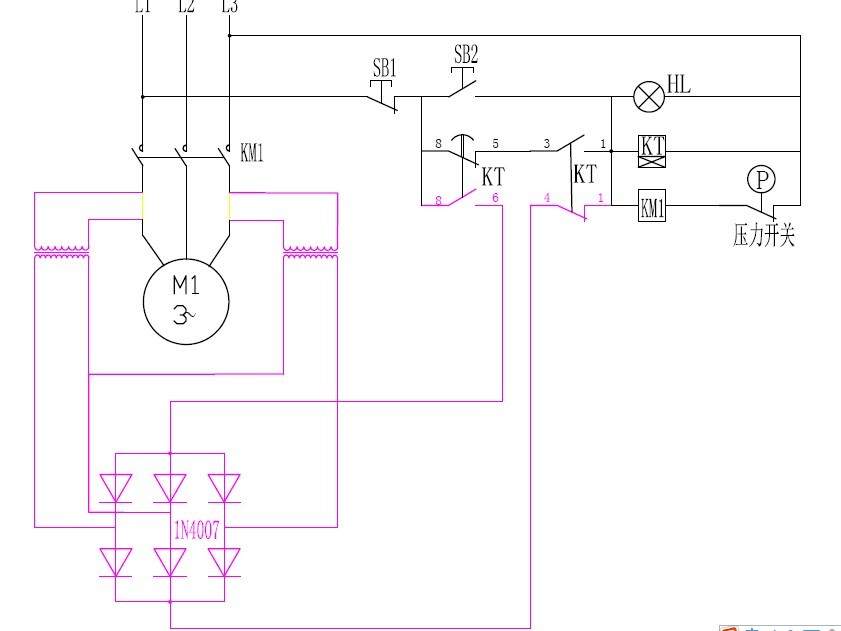

圖片：
這樣能看懂嗎？你就當品紅色的部分沒有，兩條黃線將斷開處連起來！
解釋：1 ，4觸點時間繼電器工作就斷開了，8, 6觸點延時接通也只是瞬間接通一下。這樣的電路是沒有意義的！
除非樓主畫錯了！
akang8612
級別: 略有小成
精華主題: 0
發帖數量: 372 個
工控威望: 420 點
下載積分: 3434 分
在線時間: 270(小時)
注冊時間: 2011-10-14
最后登錄: 2025-12-09
查看akang8612的 主題 / 回貼
62樓  發表于: 2011-06-07 13:42
我給你解釋:看這圖,兩組線圈是起電流互感作用的,把電流給1N4C07(圖下面的那個),根據電流大小來控制回路(起保護作用),
當壓縮機壓縮壓力達到要求時,壓力傳感器動作,來控制回路斷開壓縮電機!!!!
dingp
現在的社會一定要多學習，能跟上時代的步伐。
級別: 略有小成
精華主題: 0
發帖數量: 182 個
工控威望: 387 點
下載積分: 88992 分
在線時間: 263(小時)
注冊時間: 2010-12-26
最后登錄: 2022-01-24
查看dingp的 主題 / 回貼
63樓  發表于: 2011-06-07 14:07
caifangchun
級別: 略有小成
精華主題: 0
發帖數量: 235 個
工控威望: 348 點
下載積分: 814 分
在線時間: 46(小時)
注冊時間: 2011-04-07
最后登錄: 2015-08-30
查看caifangchun的 主題 / 回貼
64樓  發表于: 2011-06-07 14:15
太模糊了
xf_lyj
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xf_lyj的 主題 / 回貼
65樓  發表于: 2011-06-09 16:32
估計樓主畫圖有誤。
否則互感器早燒斷了。整流部分啥用也沒有了。
建議樓主把直流側斷開看看有啥區別。
順便量量互感器2次側還通嗎？
guofu
GUOFU
級別: 略有小成
精華主題: 0
發帖數量: 215 個
工控威望: 362 點
下載積分: 1526 分
在線時間: 717(小時)
注冊時間: 2009-07-31
最后登錄: 2025-12-11
查看guofu的 主題 / 回貼
66樓  發表于: 2011-11-11 14:27
期待明白人解答呀
shengma
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 147 點
下載積分: 603 分
在線時間: 30(小時)
注冊時間: 2011-08-12
最后登錄: 2017-12-19
查看shengma的 主題 / 回貼
67樓  發表于: 2011-11-11 14:36
13樓說的有道理
aoouang
級別: 略有小成
精華主題: 0
發帖數量: 273 個
工控威望: 402 點
下載積分: 2709 分
在線時間: 105(小時)
注冊時間: 2011-06-21
最后登錄: 2015-11-18
查看aoouang的 主題 / 回貼
68樓  發表于: 2011-11-11 16:52
感覺電路圖是不是沒有畫完整��！
綠色的微笑
ccy5156
雖然網絡是虛擬的,但同樣存在真.善,美,正在生銹的湘籍男孩,
級別: 論壇先鋒
精華主題: 0
發帖數量: 911 個
工控威望: 1401 點
下載積分: 1597 分
在線時間: 151(小時)
注冊時間: 2008-07-28
最后登錄: 2025-11-06
查看ccy5156的 主題 / 回貼
69樓  發表于: 2011-11-11 21:46
學習了
像螞蟻一樣工作，像蝴蝶一樣生活
不再頭疼
級別: 略有小成
精華主題: 0
發帖數量: 212 個
工控威望: 378 點
下載積分: 34465 分
在線時間: 299(小時)
注冊時間: 2011-09-16
最后登錄: 2024-12-05
查看不再頭疼的 主題 / 回貼
70樓  發表于: 2011-11-11 21:48
學習了
ccy5156
雖然網絡是虛擬的,但同樣存在真.善,美,正在生銹的湘籍男孩,
級別: 論壇先鋒
精華主題: 0
發帖數量: 911 個
工控威望: 1401 點
下載積分: 1597 分
在線時間: 151(小時)
注冊時間: 2008-07-28
最后登錄: 2025-11-06
查看ccy5156的 主題 / 回貼
71樓  發表于: 2011-11-11 21:52
路過，學習
