工控人家園 歐姆龍工控論壇 CP1H模擬量如何接線

我心飛揚

級別: 探索解密

精華主題: 0
發帖數量: 104 個
工控威望: 194 點
下載積分: 716 分
在線時間: 88(小時)
注冊時間: 2018-06-10
最后登錄: 2025-11-10
查看我心飛揚的主題 / 回貼

樓主發表于: 2022-04-21 19:52

只看樓主 | 小中大

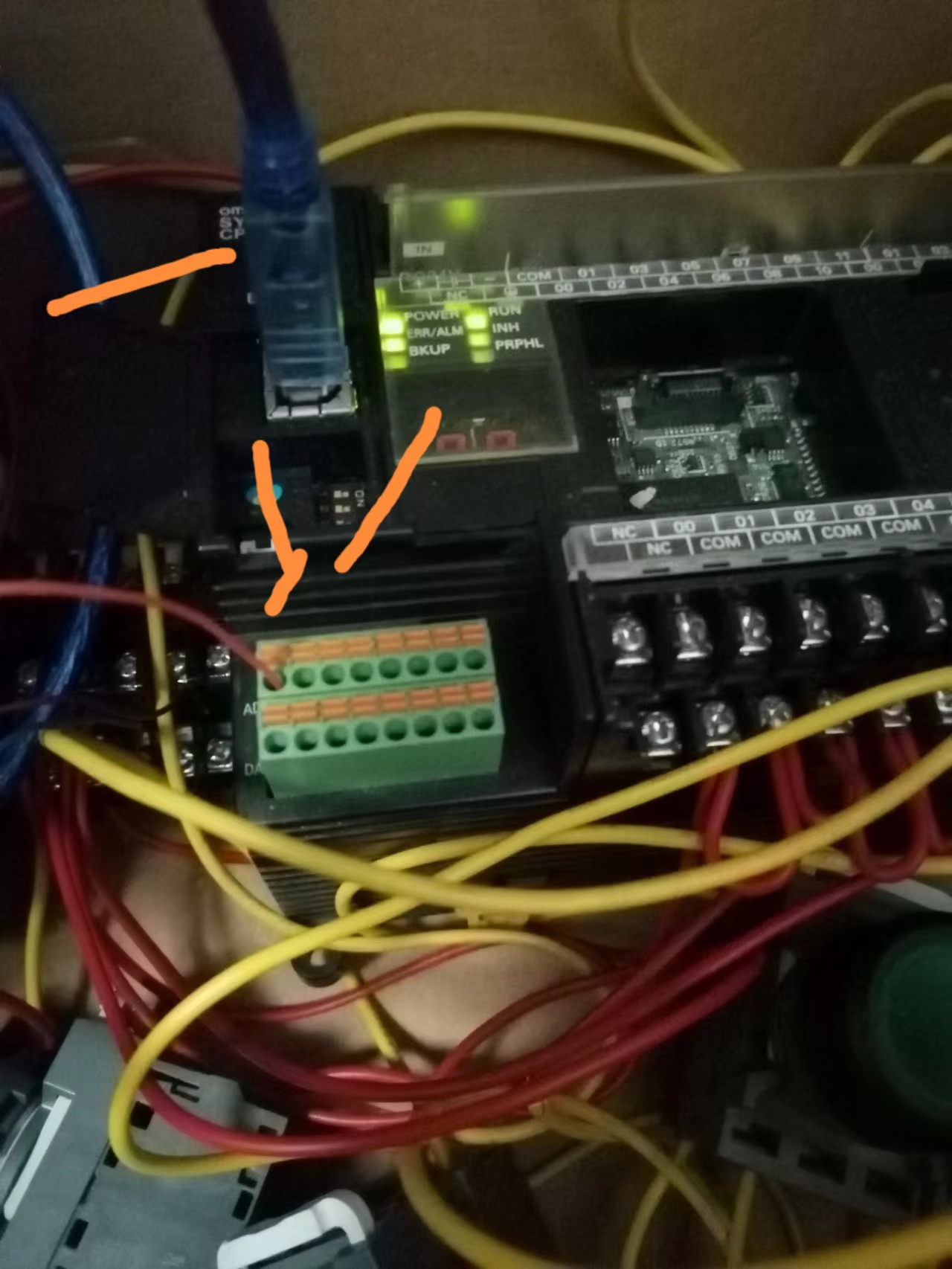

圖片：

CP1H自帶模擬量，模擬量COM如何接線，是接24V的+還是-

我心飛揚

級別: 探索解密

精華主題: 0
發帖數量: 104 個
工控威望: 194 點
下載積分: 716 分
在線時間: 88(小時)
注冊時間: 2018-06-10
最后登錄: 2025-11-10
查看我心飛揚的主題 / 回貼

1樓發表于: 2022-04-22 19:10

只看該作者 | 小中大

沒人嗎😬😬😬

zilin188

我在北京，老家張家口

級別: 略有小成

精華主題: 0
發帖數量: 170 個
工控威望: 223 點
下載積分: 950 分
在線時間: 299(小時)
注冊時間: 2019-08-13
最后登錄: 2025-09-11
查看zilin188的主題 / 回貼

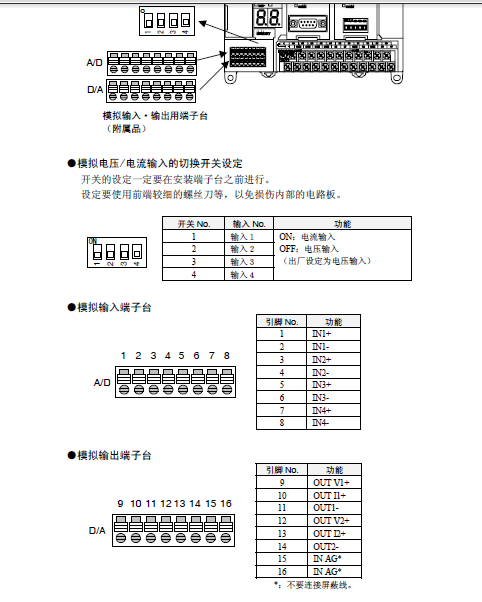

2樓發表于: 2022-04-22 20:39

只看該作者 | 小中大

我心飛揚

級別: 探索解密

精華主題: 0
發帖數量: 104 個
工控威望: 194 點
下載積分: 716 分
在線時間: 88(小時)
注冊時間: 2018-06-10
最后登錄: 2025-11-10
查看我心飛揚的主題 / 回貼

3樓發表于: 2022-04-22 20:51

只看該作者 | 小中大

這在手冊上看過，我的壓力傳感器只有一個模擬量線，接IN+,那IN-咋接沒搞明白

vipuser

級別: 探索解密

精華主題: 0
發帖數量: 30 個
工控威望: 107 點
下載積分: 683 分
在線時間: 4(小時)
注冊時間: 2021-02-26
最后登錄: 2025-11-20
查看vipuser的主題 / 回貼

4樓發表于: 2022-04-23 09:17

只看該作者 | 小中大

一根線的話，接入INx+

INx-接到傳感器供電的0V

根據模擬量類型將DIP撥碼開關，撥到電流或者電壓位置

PLC參數設置里面，選擇對應的量程就可以了。0-6000/0-12000兩種量程可選

我心飛揚

級別: 探索解密

精華主題: 0
發帖數量: 104 個
工控威望: 194 點
下載積分: 716 分
在線時間: 88(小時)
注冊時間: 2018-06-10
最后登錄: 2025-11-10
查看我心飛揚的主題 / 回貼

5樓發表于: 2022-04-23 15:02

只看該作者 | 小中大

謝謝，搞好了，慢慢摸索

[ 此帖被我心飛揚在2022-04-23 15:44重新編輯 ]
