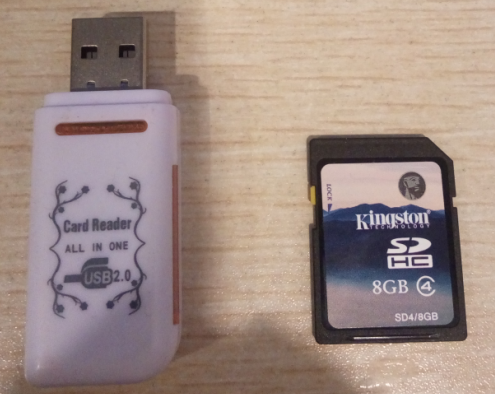

使用市售的SD卡和讀卡器

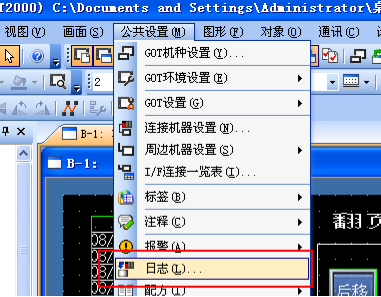

操作步驟 點擊GT Designer3 Ver1.51H 菜單上的公共設置，再點日志

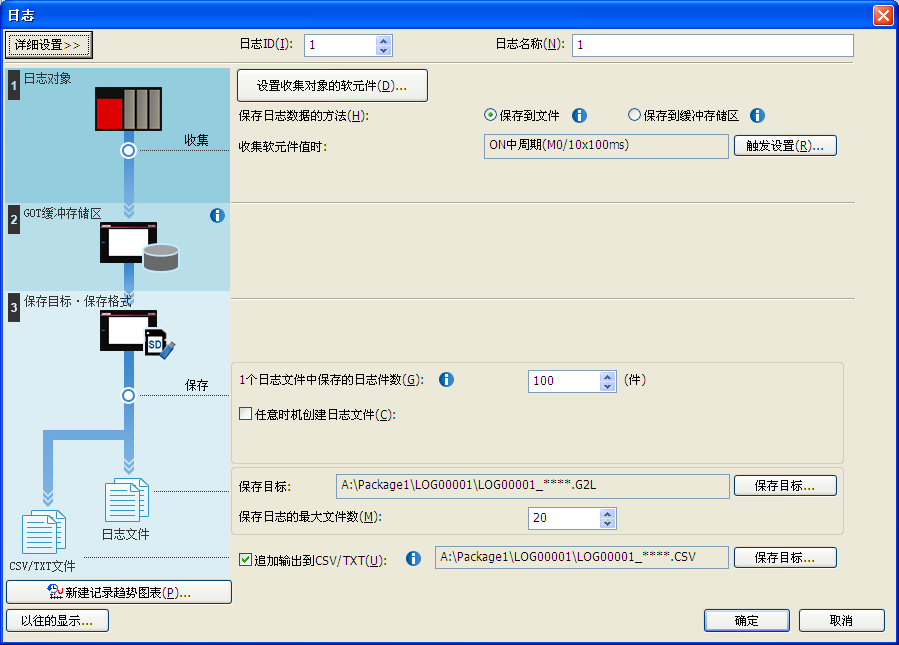

點擊新建或編輯。彈出相應的窗口“日志”
接著有四步必要的設置

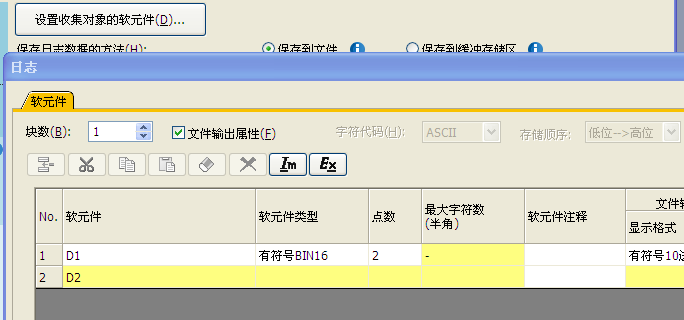

第一步，設置收集對象的軟元件，一般是D這樣的軟元件

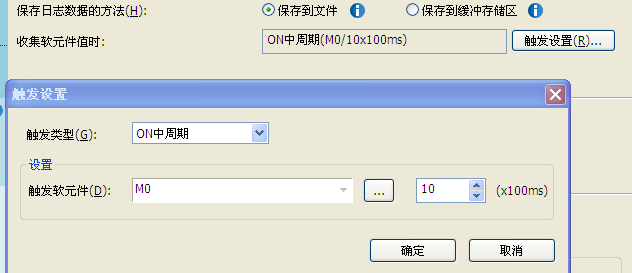

第二步，觸發設置，觸發有多種方式。樣例中使用的是ON中周期：M0接錯的時候，每1秒保存一次

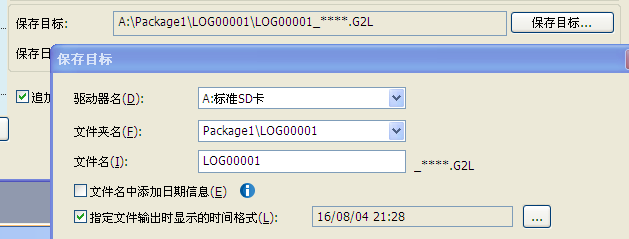

第三步，保存目標(1)。設置保存到A:標準SD卡，提前把SD卡裝到觸摸屏背后的插口內。
第四步，保存目標(2)，追加輸出到CSV或TXT。CSV可以用EXCEL或WPS打開，是表格形式文件。
保存到SD卡上的文件：

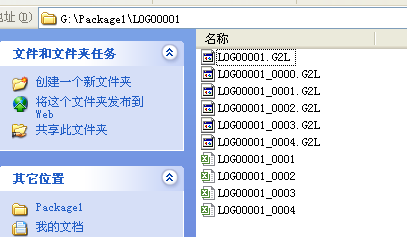

將SD卡裝進讀卡器，插入電腦USB口，可看到如下文件：
.G2L 格式的是觸摸屏用的文件
.CSV 格式的是表格文件，可以電腦上打開
在樣例中，每秒產生一個日志，一百秒后達到100條，觸摸屏向SD卡生成一個.G2L文件和一個.CSV文件
在實際使用中，一個文件是可以保存上千條數據的。（為了不擠滿SD卡，還可以設置保存文件的份數。）
加上采樣周期通常為數分鐘或數十分鐘，所以一個SD卡可以用很長時間。
還可使用“任意時機創造日志文件”中用軟元件觸發的方式保存日志。
