陳晨別夢

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 102 點
下載積分: 678 分
在線時間: 3(小時)
注冊時間: 2017-09-06
最后登錄: 2017-10-30
查看陳晨別夢的主題 / 回貼

樓主發表于: 2017-09-06 16:38

只看樓主 | 小中大

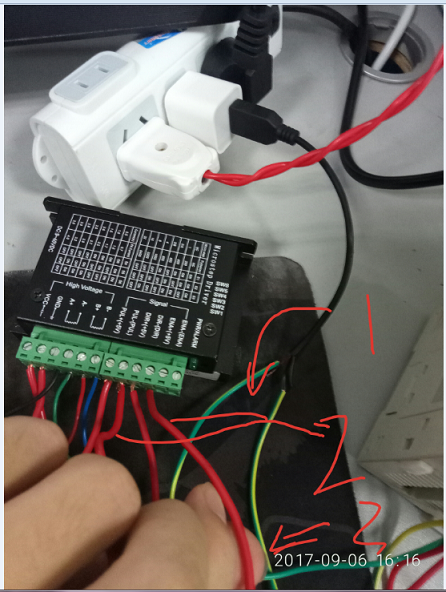

，不會貼圖，放在附件里面了，圖中1是充電器的火線充當5v電源，2是PUL-和DIR-，1,2接在了一起，3是充電器零線接的COM端， DIR+和PUL+分別接的Y0和Y1。怎樣接線有問題嗎？

陳晨別夢

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 102 點
下載積分: 678 分
在線時間: 3(小時)
注冊時間: 2017-09-06
最后登錄: 2017-10-30
查看陳晨別夢的主題 / 回貼

1樓發表于: 2017-09-06 16:43

只看該作者 | 小中大

哦哦，原來圖上去了，，，尷尬，還有我的程序就一段，
LD X0
DPLSY k800 k6400 Y0

jr11

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 235 個
工控威望: 425 點
下載積分: 750 分
在線時間: 647(小時)
注冊時間: 2007-06-19
最后登錄: 2025-12-08
查看jr11的主題 / 回貼

2樓發表于: 2017-09-06 17:11

只看該作者 | 小中大

伙計，你電源是不是有問題

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1108 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-08-23
查看wu32u2的主題 / 回貼

3樓發表于: 2017-09-06 17:22

只看該作者 | 小中大

步進驅動什么型號。

成功的路上需要幫助

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2397 個
工控威望: 2882 點
下載積分: 4648 分
在線時間: 1214(小時)
注冊時間: 2008-10-24
最后登錄: 2025-11-29
查看libin520的主題 / 回貼

4樓發表于: 2017-09-06 17:27

只看該作者 | 小中大

小朋友煮沙子飯？挺有意思的。保持這種態度，早日出師指日可待。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

uu.liu

COG_FOG_COF_貼片_ 貼合

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 762 個
工控威望: 998 點
下載積分: 13476 分
在線時間: 488(小時)
注冊時間: 2011-09-20
最后登錄: 2025-12-02
查看uu.liu的主題 / 回貼

5樓發表于: 2017-09-06 17:42

只看該作者 | 小中大

1、步進電機有沒有上電，上電后綠燈是否正常亮！
2、這個步進驅動是是差動的還是集電極的，要確認！
3、把發出的脈沖頻率降低，看看Y0的指示燈是否閃爍！
4、DIR+和PUL+分別接的Y0和Y1。這個接線代表Y1是脈沖，Y0是方向。
5、DPLSY k800 k6400 Y0 這個是Y0發脈沖。
小伙子，你用手機充電器當電源，就感覺你很有前途，加油吧！

本帖最近評分記錄：

下載積分:+3(文1234) 熱心助人！

QQ:569456723

uu.liu

COG_FOG_COF_貼片_ 貼合

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 762 個
工控威望: 998 點
下載積分: 13476 分
在線時間: 488(小時)
注冊時間: 2011-09-20
最后登錄: 2025-12-02
查看uu.liu的主題 / 回貼

6樓發表于: 2017-09-06 17:48

只看該作者 | 小中大

補充一句，一個開關電源也不貴！PLC都有了，再買個吧！

QQ:569456723

時間和激光

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 253 個
工控威望: 1387 點
下載積分: 155652 分
在線時間: 2269(小時)
注冊時間: 2013-03-19
最后登錄: 2025-12-09
查看時間和激光的主題 / 回貼

7樓發表于: 2017-09-06 18:11

只看該作者 | 小中大

不要問，自己去動手實踐，去問百度，實踐后用大腦多去想，多去實踐，多去想，時間長了你就是大師了。OK.注意安全第一。

ms0321

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 101 個
工控威望: 1167 點
下載積分: 1086 分
在線時間: 85(小時)
注冊時間: 2016-03-18
最后登錄: 2021-03-30
查看ms0321的主題 / 回貼

8樓發表于: 2017-09-06 20:34

只看該作者 | 小中大

那個充電器是電源嗎？伙計

cjm1234

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2168 個
工控威望: 17166 點
下載積分: 15767 分
在線時間: 3638(小時)
注冊時間: 2014-01-09
最后登錄: 2025-12-09
查看cjm1234的主題 / 回貼

9樓發表于: 2017-09-06 20:58

只看該作者 | 小中大

新手先看人家現陳的，怎樣配線的，這樣簡單又安全

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 966 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

10樓發表于: 2017-09-07 16:44

只看該作者 | 小中大

5V的電源就不叫火線和零線了。

PUL+和DIR+都接+5V,PUL-接Y0,DIR-接Y1,充電器的0V接PLC的COM口（Y0和Y公共端）。

另外步進驅動器的細分也要設定，還有步進電機的接線要正確。

我愛工控人11

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 99 點
下載積分: 674 分
在線時間: 3(小時)
注冊時間: 2017-09-12
最后登錄: 2018-03-20
查看我愛工控人11的主題 / 回貼

11樓發表于: 2017-09-14 08:57

只看該作者 | 小中大

除了驅動器要有電源，還要看看匹配問題，一般來說，驅動器接收指令是5V電源，如果用24V要加2K電阻
