樓主發表于: 2017-08-31 15:48

只看樓主 | 小中大

比如說機械手從下位開始上升，到達上位后繼電器動作，機械手不再上升；
當機械手由于故障停在中間某位置而沒有到達上面位置時，就讓它產生報警信號。

云皮兒

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 118 點
下載積分: 718 分
在線時間: 23(小時)
注冊時間: 2017-06-26
最后登錄: 2025-08-16
查看云皮兒的主題 / 回貼

1樓發表于: 2017-08-31 16:45

只看該作者 | 小中大

表達不清楚是預防驅動器故障還是傳動機構故障？

123456789

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 141 點
下載積分: 413 分
在線時間: 135(小時)
注冊時間: 2010-07-21
最后登錄: 2024-03-21
查看123456789的主題 / 回貼

2樓發表于: 2017-08-31 16:48

只看該作者 | 小中大

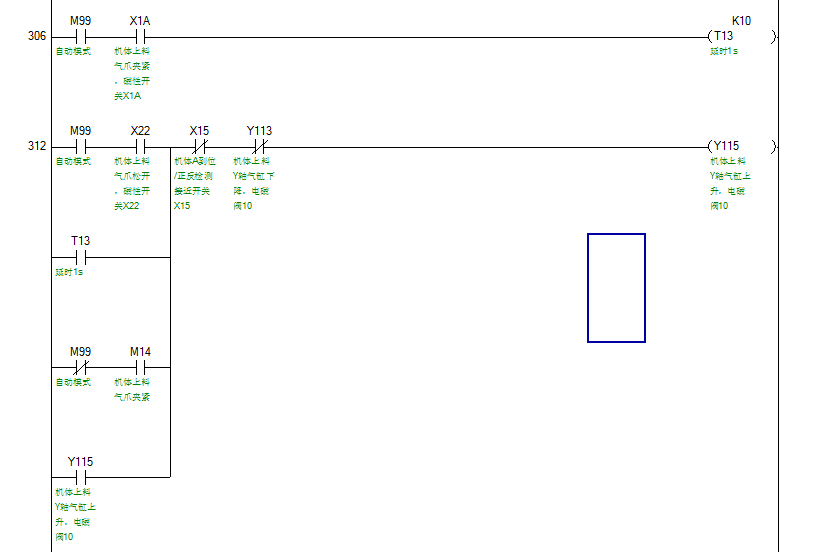

這是之前的動作控制梯形圖。M99自動模式下，當X1A夾緊機體后，T13開始計時。計時1S時間到后，Y115得電并自鎖，Y軸氣缸開始上升直至氣缸上升到位，此時繼電器X15得電，常閉觸點斷開，Y115失電，氣缸停止上升。現在就是想編梯形圖，使得Y軸氣缸由于故障未能到達上位時報警并在觸摸屏上顯示出來。FX系列有超時報警指令A(yù)NS，Q系列沒有相應指令，所以不知道要怎么寫梯形圖

[ 此帖被123456789在2017-08-31 17:13重新編輯 ]

123456789

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 141 點
下載積分: 413 分
在線時間: 135(小時)
注冊時間: 2010-07-21
最后登錄: 2024-03-21
查看123456789的主題 / 回貼

3樓發表于: 2017-08-31 16:53

只看該作者 | 小中大

不論驅動器故障還是傳動機構故障，只要機械手沒有到達預定的上位位置就讓觸摸屏顯示報警，現在不知道用梯形圖怎么表示出來這種報警信息

123456789

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 141 點
下載積分: 413 分
在線時間: 135(小時)
注冊時間: 2010-07-21
最后登錄: 2024-03-21
查看123456789的主題 / 回貼

4樓發表于: 2017-08-31 18:11

只看該作者 | 小中大

大神在哪里，一起討論噻

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-12-08
查看tingfenghu的主題 / 回貼

5樓發表于: 2017-08-31 18:22

只看該作者 | 小中大

從開始上升開始計時，按正常時間到達上位，清除計時。超過正常的時間就報警。

樓主留言：

熱心助人！謝謝，豁然開朗！

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

勤工儉學

deep throat

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 186 個
工控威望: 1567 點
下載積分: 5956 分
在線時間: 120(小時)
注冊時間: 2016-03-10
最后登錄: 2025-09-26
查看勤工儉學的主題 / 回貼

6樓發表于: 2017-08-31 21:45

只看該作者 | 小中大

在腦子里面首先得將自檢系統和正常動作系統分開，也就是說就在算沒有自檢系統的情況下，只要不出差錯動作還是會正常運作。
自檢系統是在出現異常的情況下才起作用。

上面就是將自檢系統和正常動作系統分開，我們一般是先寫好正常動作系統，后面再添加自檢系統的。
至于怎么把報警表示在觸摸屏上，那就要看看你用的是什么觸摸屏了。一般來說，觸摸屏直接使用程序中的M0即可。

123456789

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 141 點
下載積分: 413 分
在線時間: 135(小時)
注冊時間: 2010-07-21
最后登錄: 2024-03-21
查看123456789的主題 / 回貼

7樓發表于: 2017-09-01 19:17

只看該作者 | 小中大

引用
引用第4樓123456789于2017-08-31 18:11發表的 :
大神在哪里，一起討論噻

謝謝，已懂！

123456789

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 141 點
下載積分: 413 分
在線時間: 135(小時)
注冊時間: 2010-07-21
最后登錄: 2024-03-21
查看123456789的主題 / 回貼

8樓發表于: 2017-09-01 20:25

只看該作者 | 小中大

圖片：

引用
引用第6樓勤工儉學于2017-08-31 21:45發表的 :
在腦子里面首先得將自檢系統和正常動作系統分開，也就是說就在算沒有自檢系統的情況下，只要不出差錯動作還是會正常運作。
自檢系統是在出現異常的情況下才起作用。

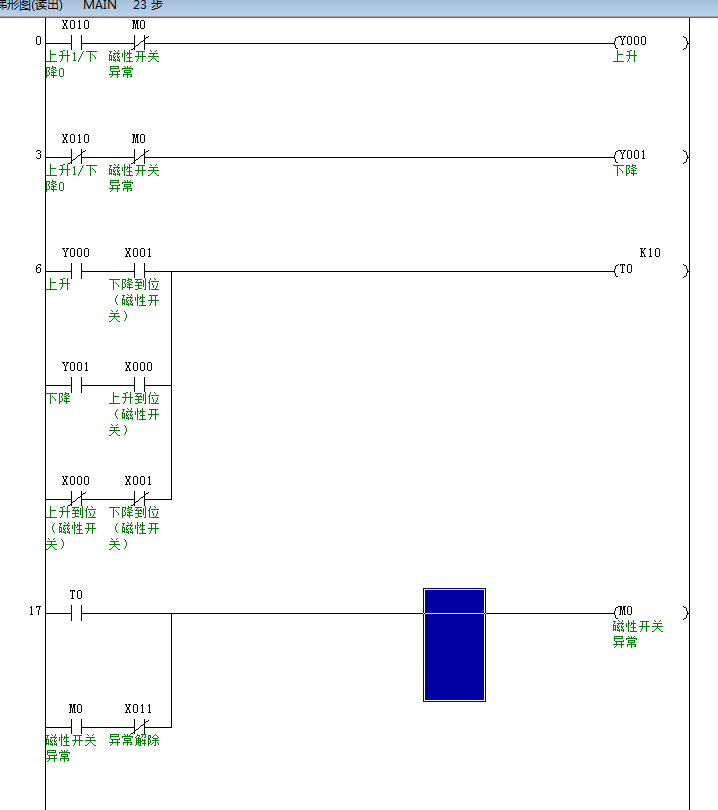

[attachment=208058]
上面就是將自檢系統和正常動作系統分開，我們一般是先寫好正常動作系統，后面再添加自檢系統的。
至于怎么把報警表示在觸摸屏上，那就要看看你用的是什么觸摸屏了。一般來說，觸摸屏直接使用程序中的M0即可。

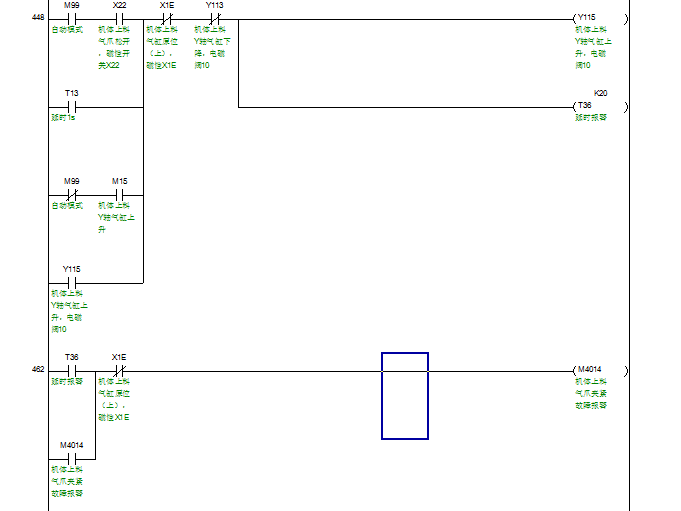

修改過之后是這樣的，打算用手動讓他運動至上位從而解除警報。報警的時候需要停止上升？如果這樣的話怎么解除報警呢？

勤工儉學

deep throat

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 186 個
工控威望: 1567 點
下載積分: 5956 分
在線時間: 120(小時)
注冊時間: 2016-03-10
最后登錄: 2025-09-26
查看勤工儉學的主題 / 回貼

9樓發表于: 2017-09-02 22:29

只看該作者 | 小中大

引用
引用第8樓123456789于2017-09-01 20:25發表的 :

修改過之后是這樣的，打算用手動讓他運動至上位從而解除警報。報警的時候需要停止上升？如果這樣的話怎么解除報警呢？

在我的理解中，出現異常就應該停止動作。安全第一，人員的安全，設備的安全。解除報警的話有很多方法，就看個人的思路如何，你的思路就是讓設備自動解除報警，我的思路是靠人工去排除異常，解除報警。

liuwei6671

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 113 點
下載積分: 867 分
在線時間: 14(小時)
注冊時間: 2017-08-18
最后登錄: 2020-11-24
查看liuwei6671的主題 / 回貼

10樓發表于: 2017-09-04 14:11

只看該作者 | 小中大

把貨叉設置2分不動就報警加上去
