樓主發表于: 2013-04-03 20:54

只看樓主 | 小中大

圖片：

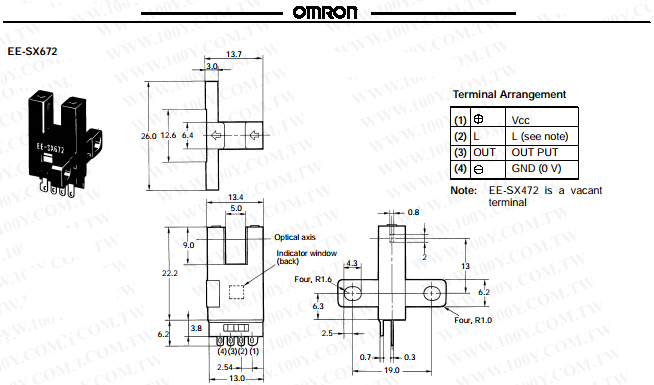

小弟直流馬達有裝齒輪盤另外有裝光遮斷式的SENSOR
如附件所式

+接24V
-接0V
那L與OUT呢??

因為要寫測轉速用SPD對嗎??，然後用PLSY來輸出轉速

king-lile

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 128 點
下載積分: 499 分
在線時間: 33(小時)
注冊時間: 2012-10-14
最后登錄: 2024-08-19
查看king-lile的主題 / 回貼

1樓發表于: 2013-04-04 14:10

只看該作者 | 小中大

VCC接24V
L與VCC短接
OUT接PLC輸入點(PLC上有專門接高速技術器的輸入點）
GND接0V

hw9089

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 181 點
下載積分: 673 分
在線時間: 70(小時)
注冊時間: 2013-03-14
最后登錄: 2025-11-27
查看hw9089的主題 / 回貼

2樓發表于: 2013-04-05 09:28

只看該作者 | 小中大

小弟目前休假中還沒進去公司測試

放假前sensor接法式，vcc接24V、GND接0V、OUT接X0、L未接
此sensor 量測輸出只有0.8V，好像不足以驅動X0(可以這樣解釋嗎?)

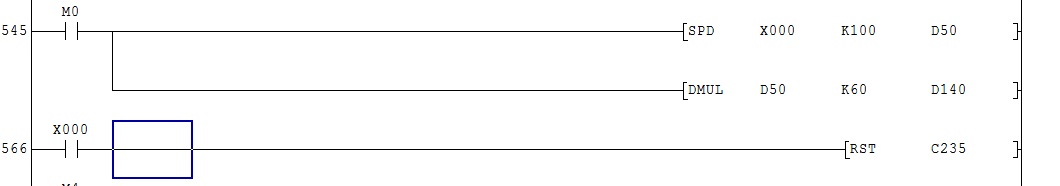

我程式如附件
如果要測試轉速寫SPD 這樣寫對嗎?，那如果還要加上輸出轉速該該如何邊寫
我有控制電壓的轉速卡

dong72

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 124 點
下載積分: 534 分
在線時間: 3(小時)
注冊時間: 2013-03-24
最后登錄: 2016-04-27
查看dong72的主題 / 回貼

3樓發表于: 2013-04-05 09:31

只看該作者 | 小中大

VCC接24V
L與VCC短接
OUT接PLC輸入點(一般x0-7)
GND接0V

hw9089

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 181 點
下載積分: 673 分
在線時間: 70(小時)
注冊時間: 2013-03-14
最后登錄: 2025-11-27
查看hw9089的主題 / 回貼

4樓發表于: 2013-04-08 09:25

只看該作者 | 小中大

各位大大
我把sensor vcc接24V、v0接-、OUT接X0、L未接 sensor作動時後 X0會閃爍 X0的D值有數值

但是我是把S/S拿掉，S/S有接到V0...

假設我的S/S接到一定要接V0，那此sensor怎樣接才會作動時閃爍，而不是一直保持亮燈

我怎樣接X0都還是保持做動

2766zhi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 28 個
工控威望: 208 點
下載積分: 2054 分
在線時間: 90(小時)
注冊時間: 2010-01-21
最后登錄: 2025-09-07
查看2766zhi的主題 / 回貼

5樓發表于: 2013-04-13 19:48

只看該作者 | 小中大

673這種光電是NPN型，用在漏型接法的PLC，所以S/S一定要接24V，不能接0V，如果一定要接0V，換個PNP型號的光電開關

風中cloud

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 131 點
下載積分: 842 分
在線時間: 1(小時)
注冊時間: 2013-04-11
最后登錄: 2013-04-19
查看風中cloud的主題 / 回貼

6樓發表于: 2013-04-13 21:03

只看該作者 | 小中大

這種光電素子有4根線，黑，紅，藍，粉，如果是A接點接法，粉色線不接，如果是B接點接法，則粉色線與紅色線都接P24V

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

7樓發表于: 2013-04-16 05:11

只看該作者 | 小中大

這個光電開關上面都有標的：電源正負極接線、輸出端以及L端。
L端與+極短接，可以改變輸出方式，一個是遮光是有輸出，一個是避光時有輸出。
至于輸出類型是傳感器自身決定的，如果是NPN(0V)輸出，那么PLC上的S\S就得接+24V.
如果是PNP(24V)輸出,那么PLC上的S\S就得接0V,

lljwtt

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 431 個
工控威望: 565 點
下載積分: 6316 分
在線時間: 231(小時)
注冊時間: 2008-11-14
最后登錄: 2025-11-21
查看lljwtt的主題 / 回貼

8樓發表于: 2013-04-16 07:34

只看該作者 | 小中大

呵呵，學習啦

dongguansae

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 146 點
下載積分: 2218 分
在線時間: 25(小時)
注冊時間: 2012-12-11
最后登錄: 2020-07-14
查看dongguansae的主題 / 回貼

9樓發表于: 2013-04-16 11:27

只看該作者 | 小中大

學習了。

cvbnj098

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 109 個
工控威望: 278 點
下載積分: 2449 分
在線時間: 190(小時)
注冊時間: 2008-09-16
最后登錄: 2025-12-05
查看cvbnj098的主題 / 回貼

10樓發表于: 2013-04-23 16:33

只看該作者 | 小中大

PLC PNP接法，傳感器是npn的

shfxfa

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 624 個
工控威望: 810 點
下載積分: 2908 分
在線時間: 411(小時)
注冊時間: 2011-09-09
最后登錄: 2013-11-20
查看shfxfa的主題 / 回貼

11樓發表于: 2013-04-23 16:50

只看該作者 | 小中大

時NPN的Sensor的話S/S端子接24V+
