樓主發表于: 2012-01-10 22:20

只看樓主 | 小中大

圖片：

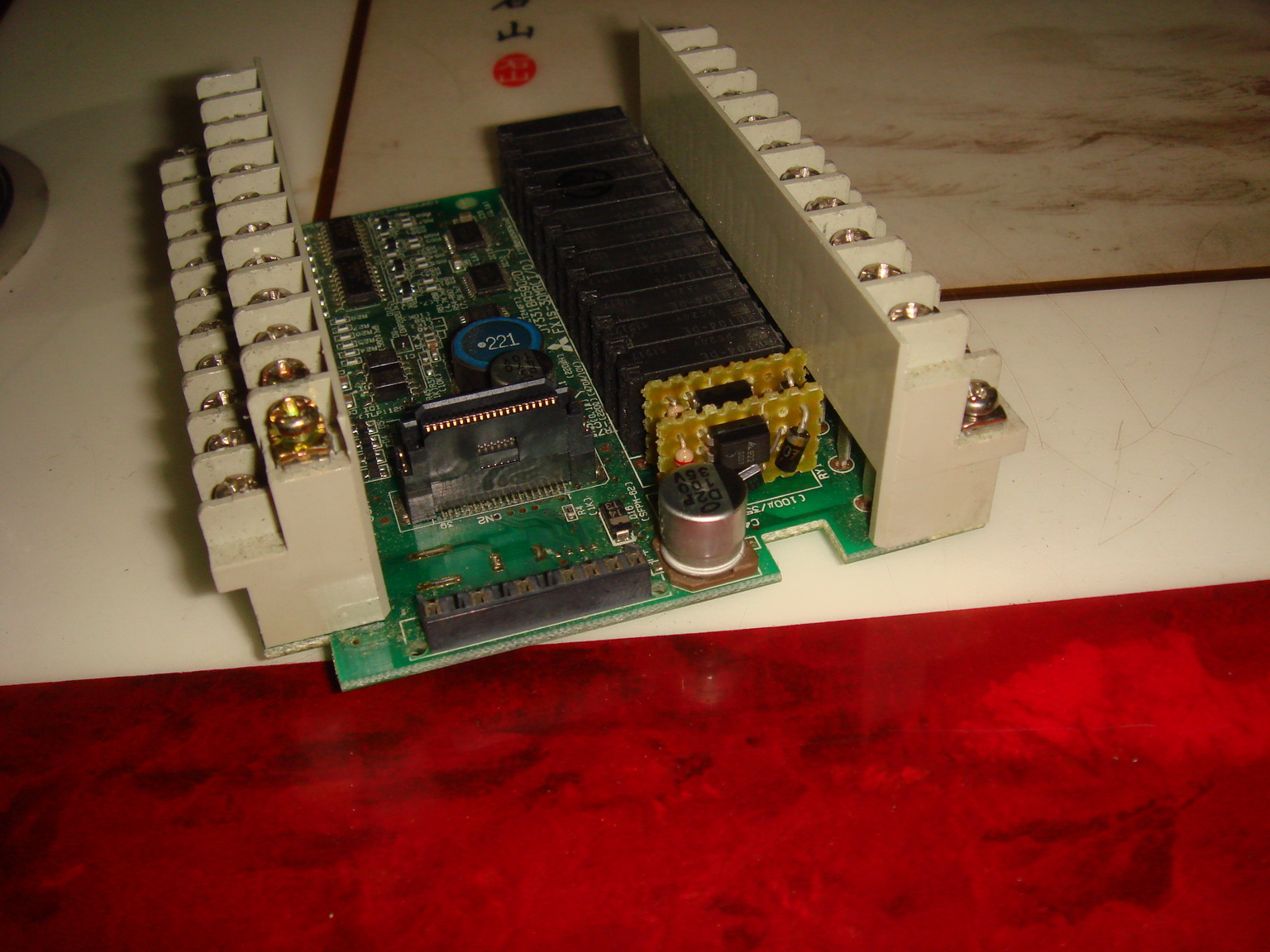

本人的PLC是FX1S-30MR，為了驅動步進電機模塊，試著把Y0、Y1兩個輸出口改成了晶體管的輸出形式，獲得成功。經過運行，完全正常。

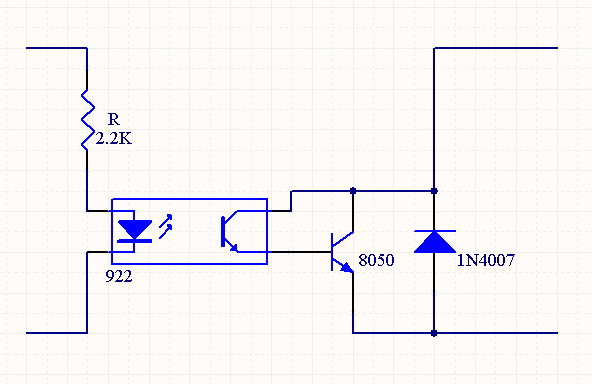

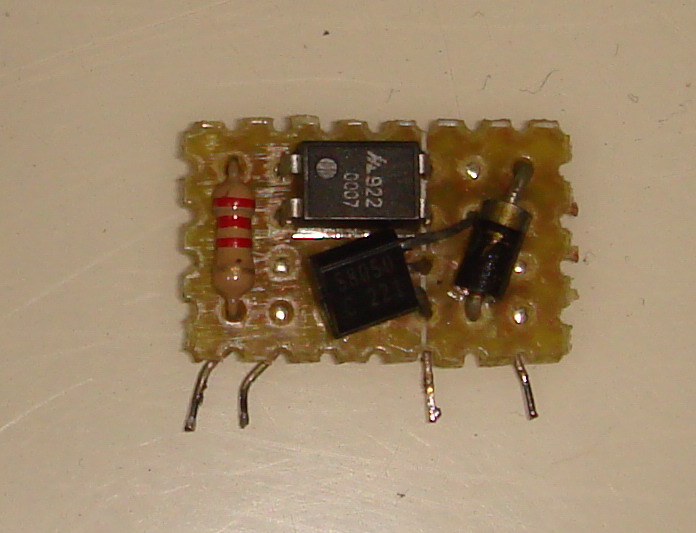

方法是拆下Y0、Y1繼電器，根據以下電路圖用洞洞板剪兩個和繼電器一樣大小的小板，焊上相應的元器件，再焊到繼電器的位置，就可以了，光耦也可以用其它的型號，因我手頭只有這種型號的。

wei0212007

級別: 論壇先鋒

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 1062 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1188(小時)
注冊時間: 2007-04-19
最后登錄: 2025-12-04
查看wei0212007的主題 / 回貼

1樓發表于: 2012-01-11 00:05

只看該作者 | 小中大

不錯。不過挺考驗焊接技術的。拆焊不容易啊。

tangfeng888

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 126 點
下載積分: 2767 分
在線時間: 93(小時)
注冊時間: 2012-02-15
最后登錄: 2023-02-15
查看tangfeng888的主題 / 回貼

2樓發表于: 2012-02-18 08:17

只看該作者 | 小中大

改天也試一試

wen_xianjun

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 566 個
工控威望: 1073 點
下載積分: 32092 分
在線時間: 145(小時)
注冊時間: 2009-05-31
最后登錄: 2025-11-29
查看wen_xianjun的主題 / 回貼

3樓發表于: 2012-02-18 09:31

只看該作者 | 小中大

改天也試一試

呂梁

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 260 點
下載積分: 2408 分
在線時間: 68(小時)
注冊時間: 2008-09-07
最后登錄: 2025-11-25
查看呂梁的主題 / 回貼

4樓發表于: 2012-02-19 14:52

只看該作者 | 小中大

學習了，挺你。

huyou

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 150 個
工控威望: 322 點
下載積分: 946 分
在線時間: 162(小時)
注冊時間: 2009-08-04
最后登錄: 2025-11-06
查看huyou的主題 / 回貼

5樓發表于: 2012-02-20 08:56

只看該作者 | 小中大

不錯！

[fly]忽悠，接著忽悠……[/fly]

zmy450365

超越夢想

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 764 個
工控威望: 5312 點
下載積分: 15628 分
在線時間: 388(小時)
注冊時間: 2011-12-21
最后登錄: 2020-05-31
查看zmy450365的主題 / 回貼

6樓發表于: 2012-02-25 14:49

只看該作者 | 小中大

學習了謝謝
