樓主發表于: 2011-08-05 12:24

只看樓主 | 小中大

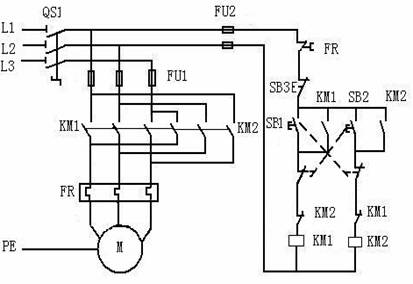

就是那個交叉的虛線，在實物上如何接線了？謝謝！地址：hiphotos.baidu.com/13802370515/pic/item/7ed20228505ac8cce7cd4006.jpg

[ 此帖被fcgood在2011-08-05 12:30重新編輯 ]

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1591 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 440(小時)
注冊時間: 2008-07-14
最后登錄: 2025-08-22
查看rockyhuo的主題 / 回貼

1樓發表于: 2011-08-05 13:21

只看該作者 | 小中大

看不到！！！

變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420

hzhcdy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 669 個
工控威望: 851 點
下載積分: 1416 分
在線時間: 580(小時)
注冊時間: 2008-12-22
最后登錄: 2025-12-08
查看hzhcdy的主題 / 回貼

2樓發表于: 2011-08-05 15:20

只看該作者 | 小中大

那個虛線不要接！代表這2個觸點的一個按鈕上的！

wuji001

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 217 個
工控威望: 394 點
下載積分: 501 分
在線時間: 118(小時)
注冊時間: 2009-12-18
最后登錄: 2023-06-06
查看wuji001的主題 / 回貼

3樓發表于: 2011-08-05 16:55

只看該作者 | 小中大

z這就是一個電機正反轉啊虛線我也不明白是什么意思

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 682 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

4樓發表于: 2011-08-05 17:01

只看該作者 | 小中大

二樓正解

wcf68

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wcf68的主題 / 回貼

5樓發表于: 2011-08-05 17:17

只看該作者 | 小中大

不錯的解答

w306467908

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看w306467908的主題 / 回貼

6樓發表于: 2011-08-05 18:40

只看該作者 | 小中大

或者是相反接觸器的常閉觸電，意為互鎖！應該是的吧
高手勿罵

w306467908

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看w306467908的主題 / 回貼

7樓發表于: 2011-08-05 18:42

只看該作者 | 小中大

哦不對 已經有互鎖了！

fcgood

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fcgood的主題 / 回貼

8樓發表于: 2011-08-05 19:11

只看該作者 | 小中大

2個觸點的一個按鈕上，是按鈕上的同一觸電嗎？

西歐工控

多試一次，就會成功

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 601 個
工控威望: 3347 點
下載積分: 81322 分
在線時間: 305(小時)
注冊時間: 2010-09-21
最后登錄: 2025-12-13
查看西歐工控的主題 / 回貼

9樓發表于: 2011-08-05 20:13

只看該作者 | 小中大

這是接觸器互鎖加按扭互鎖，接觸器互鎖是為了防止因過流造成的觸點熔在一起后的短路，
按扭互鎖是為了防止同時操作正反按扭。

本帖最近評分記錄：

下載積分:+1(lizhihua)

愛單純像清水

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 175 點
下載積分: 596 分
在線時間: 28(小時)
注冊時間: 2011-08-03
最后登錄: 2025-11-29
查看愛單純像清水的主題 / 回貼

10樓發表于: 2011-08-05 20:30

只看該作者 | 小中大

不錯 ，又學了一招

lovefeyer

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 426 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

11樓發表于: 2011-08-05 20:32

只看該作者 | 小中大

那個虛線代表這兩對觸點有物理上的聯動關系。9樓正解
