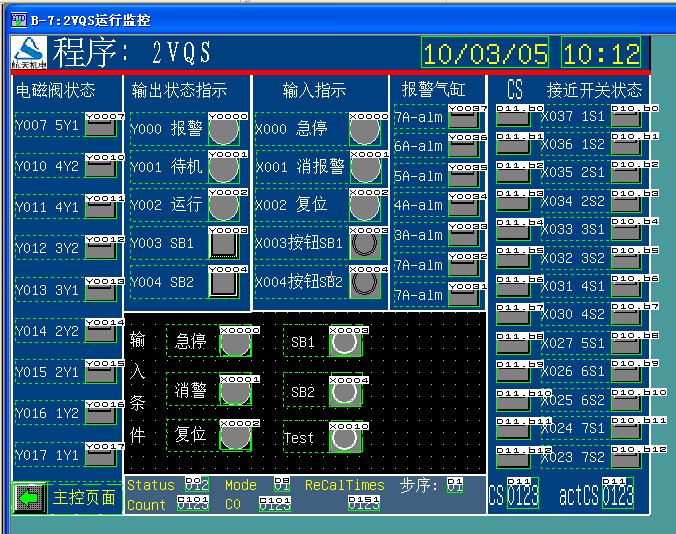

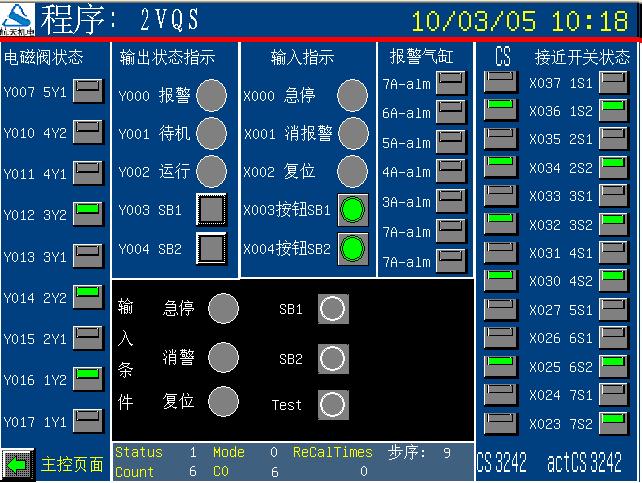

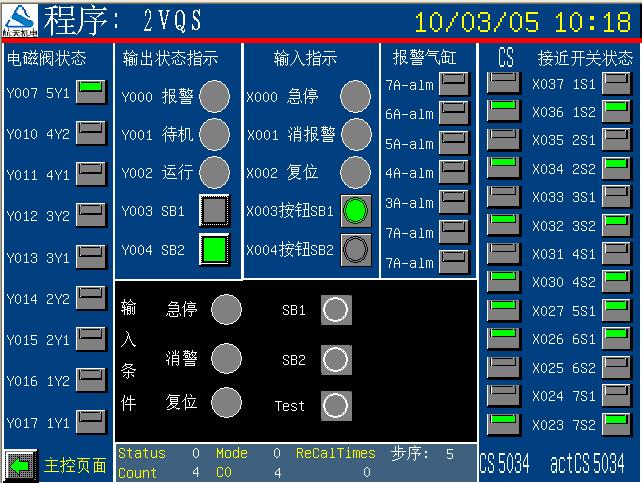

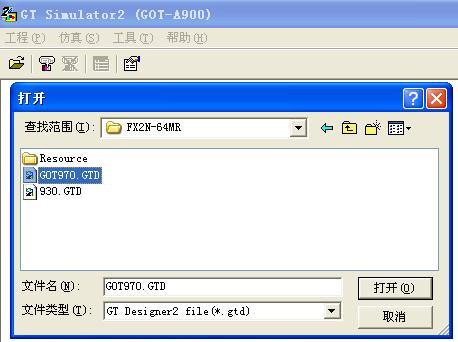

這兩個月以來，因為陰差陽錯的原因（見http://m.goldslcd.cn/read.php?tid=56765&page=2#735188），我開始學起了PLC。很長時間里（自己的感覺，仔細想想應該是從開始學到上周這段時間，可能是因為太“糾結”了，所以才會這樣覺得，就是所謂的“萬事開頭難”吧！ ），一直感到PLC程序調試起來很費勁，在Simulator中RUN起來，節拍太太快了，只能看結果，用Step Run又太慢，雖然可以設置斷點，但比起計算機編程工具的斷點調試，節拍卻又慢了許多，而且還不直觀，特別是輸入輸出比較多的情況，尤其是出錯處理段更吃力，當條件變得錯綜復雜的時候，有時候真的不能一目了然的搞清當前程序中各種軟元件的狀態。上周末，因為工程的需要想使用觸摸屏，這一周以來就一直在學習這方面的東西，在嘗試的過程中發現，使用GT Designer做一個測試面板（可以選擇一個分辨率高一點的型號，反正是“免費”的，分辨率高可以在同一屏上放置更多的觀察對象），然后用GX Simulator +GT Simulator來跑，就清晰多了，下面是我做的一個測試面板，供大家參考。（工控人家園的達人們也許早就駕輕就熟了吧，小弟在此“大言不慚”的“秀一下”，不要吐口水喲！）

[attachments=36020]
[attachments=36021]
[attachments=36022]

[attachments=36024]

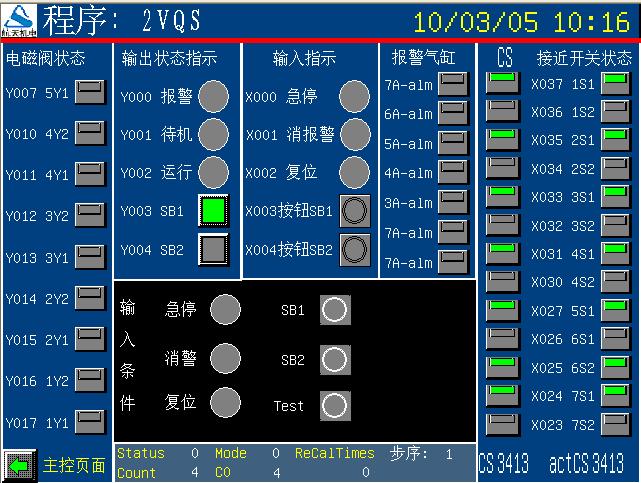

繼續上圖

更正說明一下：GX Simulator 的Step Run和斷點設置是檢查程序的利器，非常重要，以上的說法只是期望有更好更容易上手更直觀的調試工具（“沒有最好只用更好”嘛，追求無止境），GT Simulator的這種測試面板只是一種輔助手段，更便于在各種人員都參加討論的會議上做演示和講解說明，調試程序還是離不開Step Run和斷點設置的。

兄弟，HMI是不允許做急停按鈕的，畫面是做得不錯！

引用

引用第3樓oyiwiw于2010-03-06 02:51發表的  :
兄弟，HMI是不允許做急停按鈕的，畫面是做得不錯！

長知識了。小弟半路出家，還不知道有這樣的規范。

我也在學，太多東西要學，可是工作上也太多東西要處理，現在才知道24小時是不夠用的！！！！！
HMI設計的畫面比我強！！

引用

引用第5樓rockyhuo于2010-03-08 00:52發表的  :
......現在才知道24小時是不夠用的！！！！！ .......

深有同感！

長見識了

學習學習再學習

學習學習
