樓主發表于: 2018-05-06 13:38

只看樓主 | 小中大

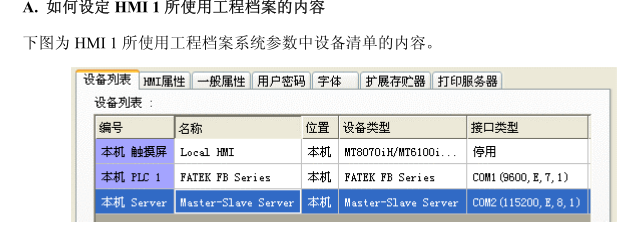

描述：手冊注解截圖
圖片：

各位大神在上,小弟的愛好是數碼類軟件類的研究，現從事是手機維修和銷售的，之前一直在廠里打工屬于半道出家，前幾天接了一個活，廠里有一臺控制柜需要再增加一臺人家交互來實現一機多屏操作，翻看論壇的老帖子和威綸通的技術手冊，看的頭暈暈的，畢竟不是這行的！HMI所需要的配方我已有了,按照手冊上介紹的我調試了一下，(還沒實際聯機)   有些疑惑求助大神們！

疑惑一.    廠里要求副屏與主屏的距離大約有15米，我是用RS232還是485來連接主副屏？線材我選擇RVVP8X0.5的能行不？

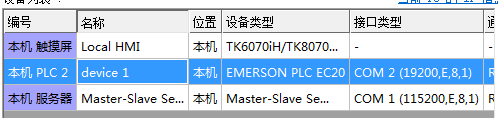

在配方資料里看到主屏與plc之間用的是485 2W  COM2 主屏設置截圖1

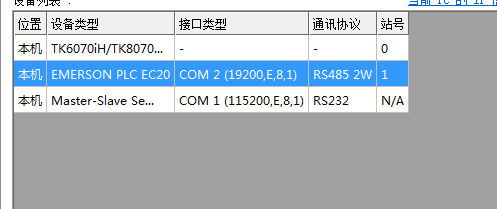

主屏設置截圖2
  (圖2.3里有) 我是不是需要修改主屏與plc的com口和接線方式？

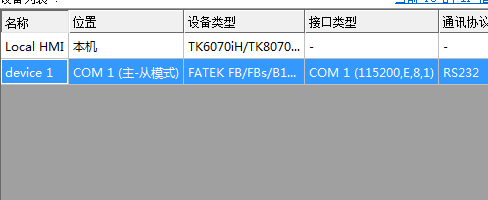

還是照圖2.3里的設置那樣就行（232方式能達到15米的要求不），如果我設置的可行，那副屏設置 副屏設置截圖1

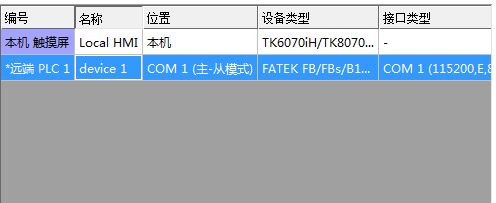

副屏設置截圖2
  （圖4圖5）不知道正確沒有。

圖1是手冊的設置圖。。圖2圖3是我照葫蘆畫瓢設置的主屏截圖。。圖4圖5是副屏的設置截圖

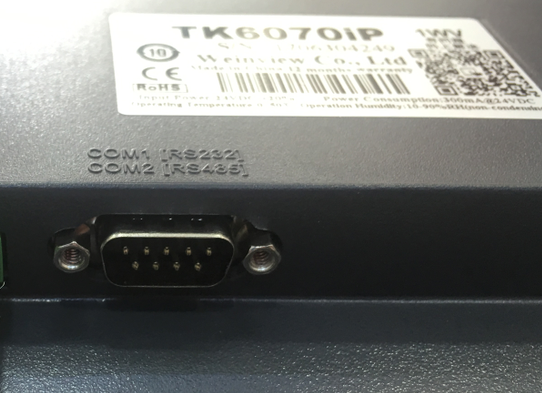

疑惑二  這疑惑應該會笑掉各位的大牙。主副屏之間如果我設置的都對我該怎么接線呢    我拍一張圖 實物接口
（圖6）請大神給畫線備注一下主副屏怎么接線連接！

煩請各位大神答疑解惑，實在不行也可付費解答！
