工控人家園 觸摸屏技術論壇 西門子plc與mcgs觸摸屏的通訊

天下合

級別: 探索解密

精華主題: 0
發帖數量: 11 個
工控威望: 107 點
下載積分: 698 分
在線時間: 5(小時)
注冊時間: 2017-05-06
最后登錄: 2017-11-11
查看天下合的主題 / 回貼

樓主發表于: 2017-06-21 08:29

只看樓主 | 小中大

西門子plc s7-200 與mcgs觸摸屏的通訊可以用哪些協議？
mpi與ppi是西門子內部協議是不是不能用的，以太網只能西門子s7系列的產品使用，是不是只能選擇uss，modbus，自由口協議。現在手上硬件連接是一根485，求大神指點如何編寫自由口接收發送的程序

工控小兵

bdmogui

級別: 略有小成

精華主題: 0
發帖數量: 171 個
工控威望: 301 點
下載積分: 1159 分
在線時間: 652(小時)
注冊時間: 2013-10-12
最后登錄: 2025-12-10
查看bdmogui的主題 / 回貼

1樓發表于: 2017-06-21 08:34

只看該作者 | 小中大

沒那么麻煩，MCGS直接支持S7200

天下合

級別: 探索解密

精華主題: 0
發帖數量: 11 個
工控威望: 107 點
下載積分: 698 分
在線時間: 5(小時)
注冊時間: 2017-05-06
最后登錄: 2017-11-11
查看天下合的主題 / 回貼

2樓發表于: 2017-06-21 08:44

只看該作者 | 小中大

編程中不用加發送接收指令，那要怎么樣操作，我硬件連好了，就是軟件不知道要怎么使用

工控小兵

bahaomahao

級別: 正式會員

精華主題: 0
發帖數量: 3 個
工控威望: 94 點
下載積分: 659 分
在線時間: 7(小時)
注冊時間: 2016-10-21
最后登錄: 2025-08-18
查看bahaomahao的主題 / 回貼

3樓發表于: 2017-06-21 08:55

只看該作者 | 小中大

你是S7-200系列的還是smart系列的？MCGS的官網應該有和西門子PLC連接的技術文件，你可以查閱看看。自由口通訊的話比較麻煩，需要用到XMT和XCV指令，還有一堆SMB的特殊寄存器的定義。

天下合

級別: 探索解密

精華主題: 0
發帖數量: 11 個
工控威望: 107 點
下載積分: 698 分
在線時間: 5(小時)
注冊時間: 2017-05-06
最后登錄: 2017-11-11
查看天下合的主題 / 回貼

4樓發表于: 2017-06-21 15:17

只看該作者 | 小中大

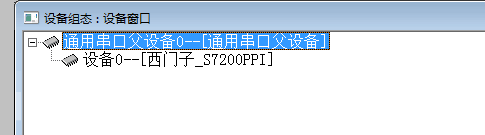

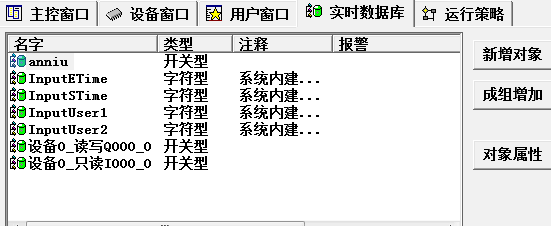

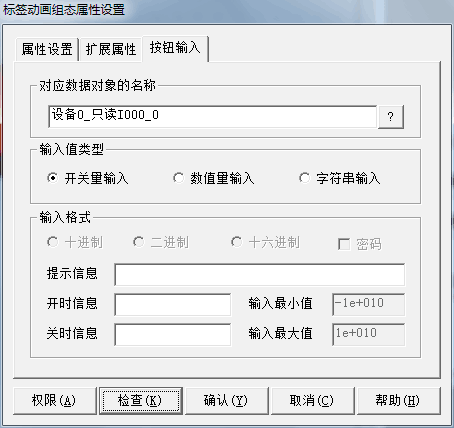

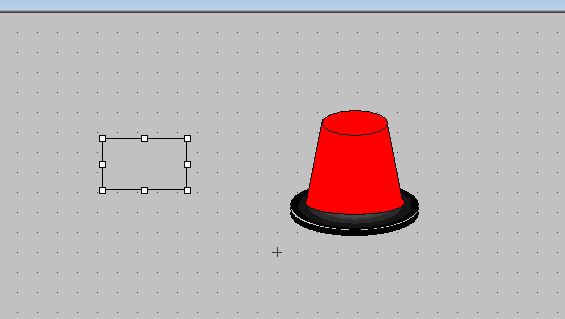

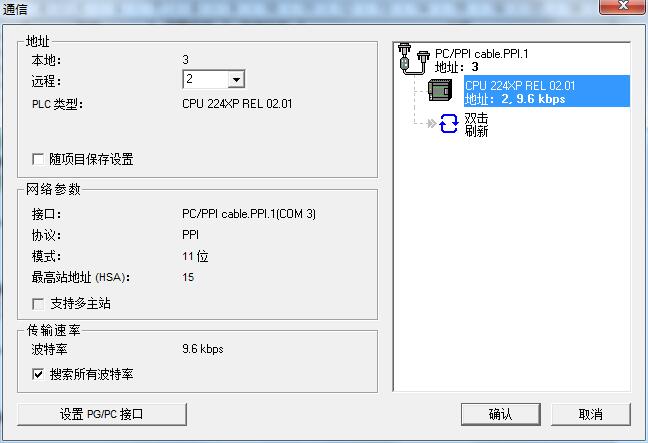

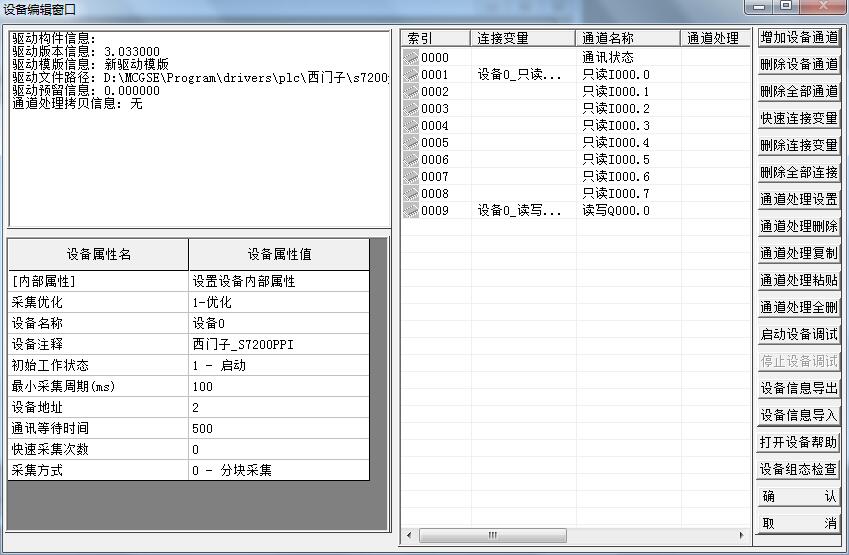

圖片：

不知道端口要怎么設置，能不能遠程控制一下，我硬件485線已插好，我qq285535948，各位大神，大恩言謝
我只想試試plc能不能接收觸摸屏的信號，和觸摸屏能不能顯示plc的輸入輸出

工控小兵
