智能網關IGT-DSER支持多點對多點的設置之間通訊，支持以太網，串口設備混合數據交換；無需編程開發，只須配置數據的起始地址和數量即可，支持熱插拔，斷電重啟后自恢復運行，在實際的工程項目中應用方便。
下面是羅克韋爾(AB)的Compact系列的PLC與西門子S7-1500之間的通訊的配置，實現AB的標簽數組與西門子DB數據塊之間通訊。

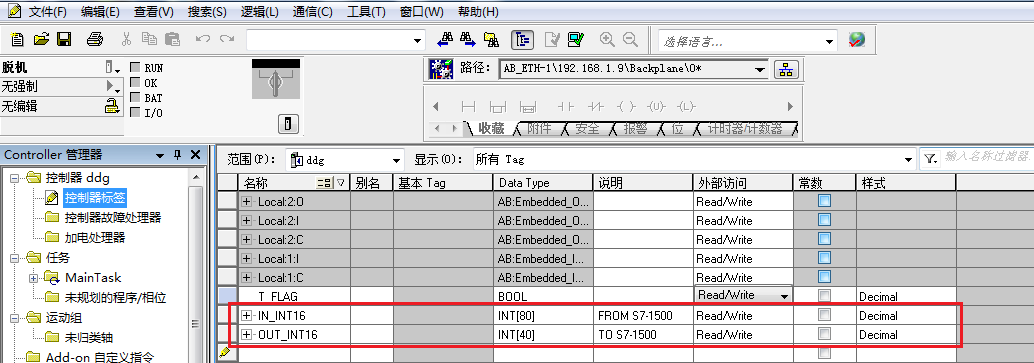

首先在AB的PLC內建立輸入和輸出數組，用于接收和寫入S7-1500的PLC數據，名稱分別是IN_INT16、OUT_OUT16，輸入80個字即160個字節，輸出40個字即80個字節，類型都為INT，如下圖，注意新建立的數組須要下載后重啟PLC才會生效。

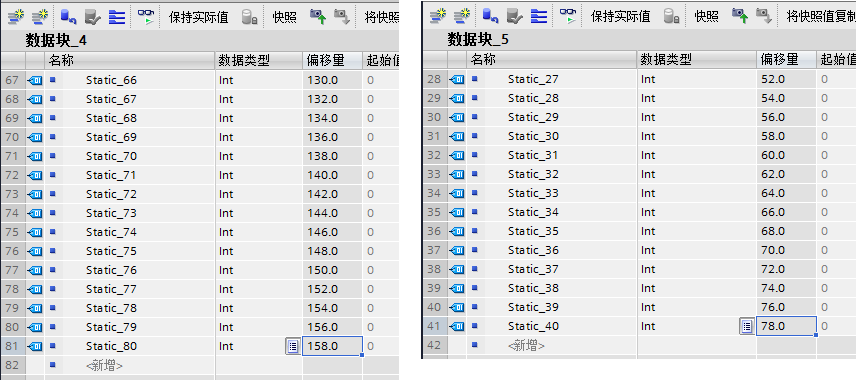

然后在西門子PLC內建立數據塊_4和數據塊_5兩個DB，號碼分別是DB101、DB102，DB101寫入到AB的PLC，DB102接收AB的PLC數據，都需要取消優化訪問，字節數據與AB的PLC對應，如下圖，同樣新建立的DB須要下載后重啟PLC才會生效。
然后開始配置網關，通過網關的參數設置軟件(下載地址)搜索到網關模塊后，讀取默認參數，在'功能'->‘類型與設備選擇’頁面的4種類型選擇最下面一項，點'確認當前選擇'按鈕，切換為類型4，系統為CLI-MEX，即多設備數據交互模式，然后通過'參數'->'參數寫入到網關'下載參數后重啟：
重啟后設置網關模塊的網口參數，AB PLC的IP地址為192.168.1.9，S7-1500的IP地址為192.1668.2.111，不在同一個網段，分別接入網關的兩個網口。網口1的IP地址默認是192.168.1.244,網口2的IP地址是192.168.2.244,可以都用默認IP，網口1接AB的PLC，網口2接S7-1500。
通過‘功能’->‘PLC之間通訊配置’切換到數據配置頁面，根據以上地址空間配置數據，配置好的數據表如下圖：
任務01：讀取西門子DB101.DBW0開始的80個的INT類型的數據，寫入到羅克韋爾AB的IN_INT16控制器數組(從0開始)，共160字節；
任務02：讀取羅克韋爾AB的OUT_INT16控制器數組(從0開始)的40個INT類型的數據，寫入到西門子DB102.DBW0開始的80字節；
任務03：讀取西門子M2.4的1個BOOL類型的數據，寫入到羅克韋爾AB的TBOOL控制器標簽；
任務04：讀取羅克韋爾AB的ARR_DINT_50[12]的1個DINT類型的數據，寫入到西門子DB6.DBD8，共4字節；
任務05：讀取西門子DB6.DBD32的1個的REAL類型的數據，寫入到羅克韋爾AB的MainProgram.TReal程序標簽，共4字節；
任務06：讀取羅克韋爾AB的TSTR控制器標簽的1個STRING類型的數據，寫入到西門子DB6.DBB42的STRING[64]類型的地址，共64字節。
資料下載：
PLC之間通訊案例.rar (4955 K) 下载次数:2 [ 此帖被吾志所向在2024-10-15 15:15重新編輯 ]
