工控人家園 西門子工控論壇 還是smart200編碼器問題依舊沒有解決幫幫忙

zxp6030011

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 39 個
工控威望: 126 點
下載積分: 963 分
在線時間: 10(小時)
注冊時間: 2019-04-07
最后登錄: 2021-12-11
查看zxp6030011的主題 / 回貼

樓主發表于: 2020-09-28 20:19

只看樓主 | 小中大

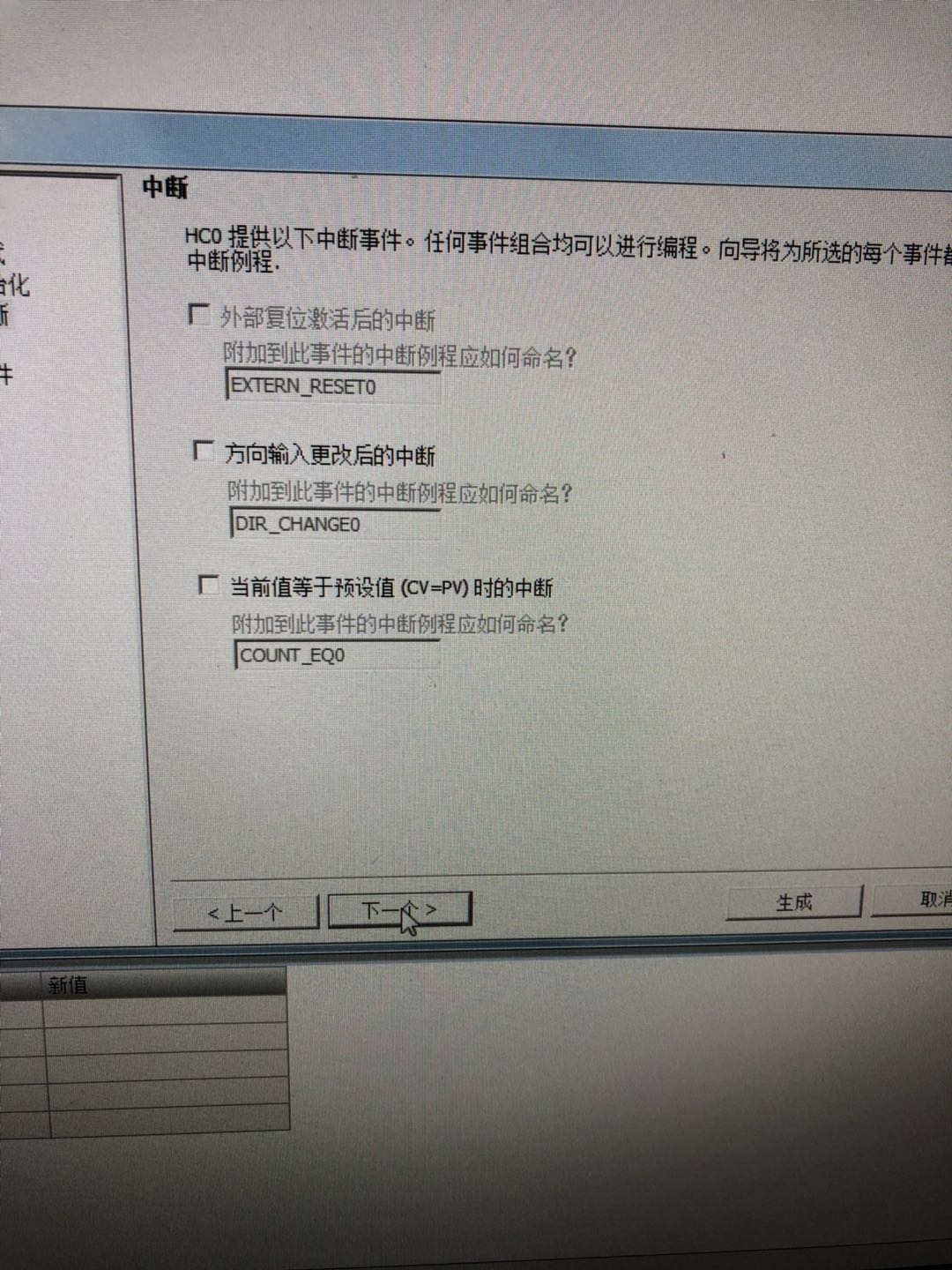

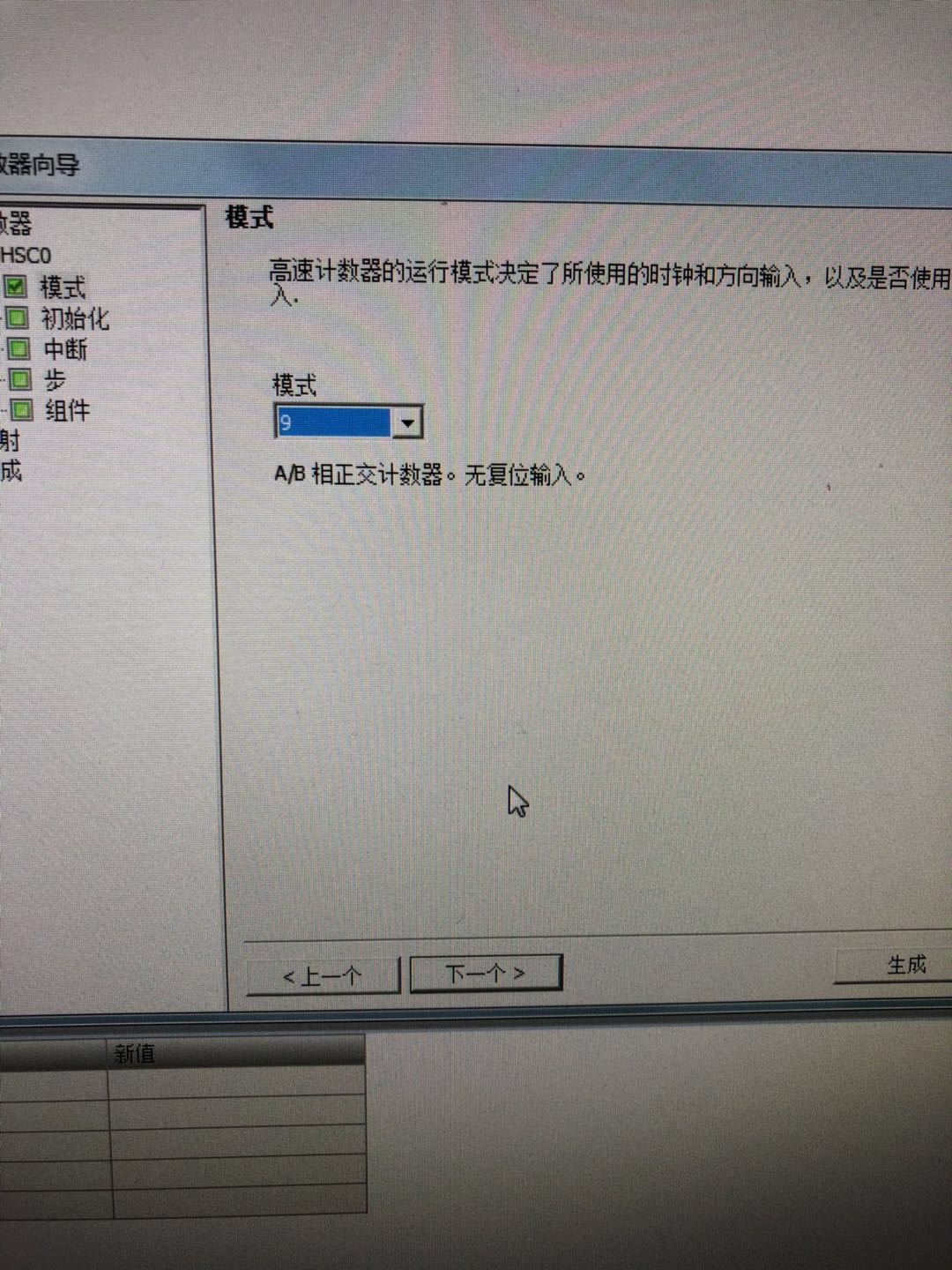

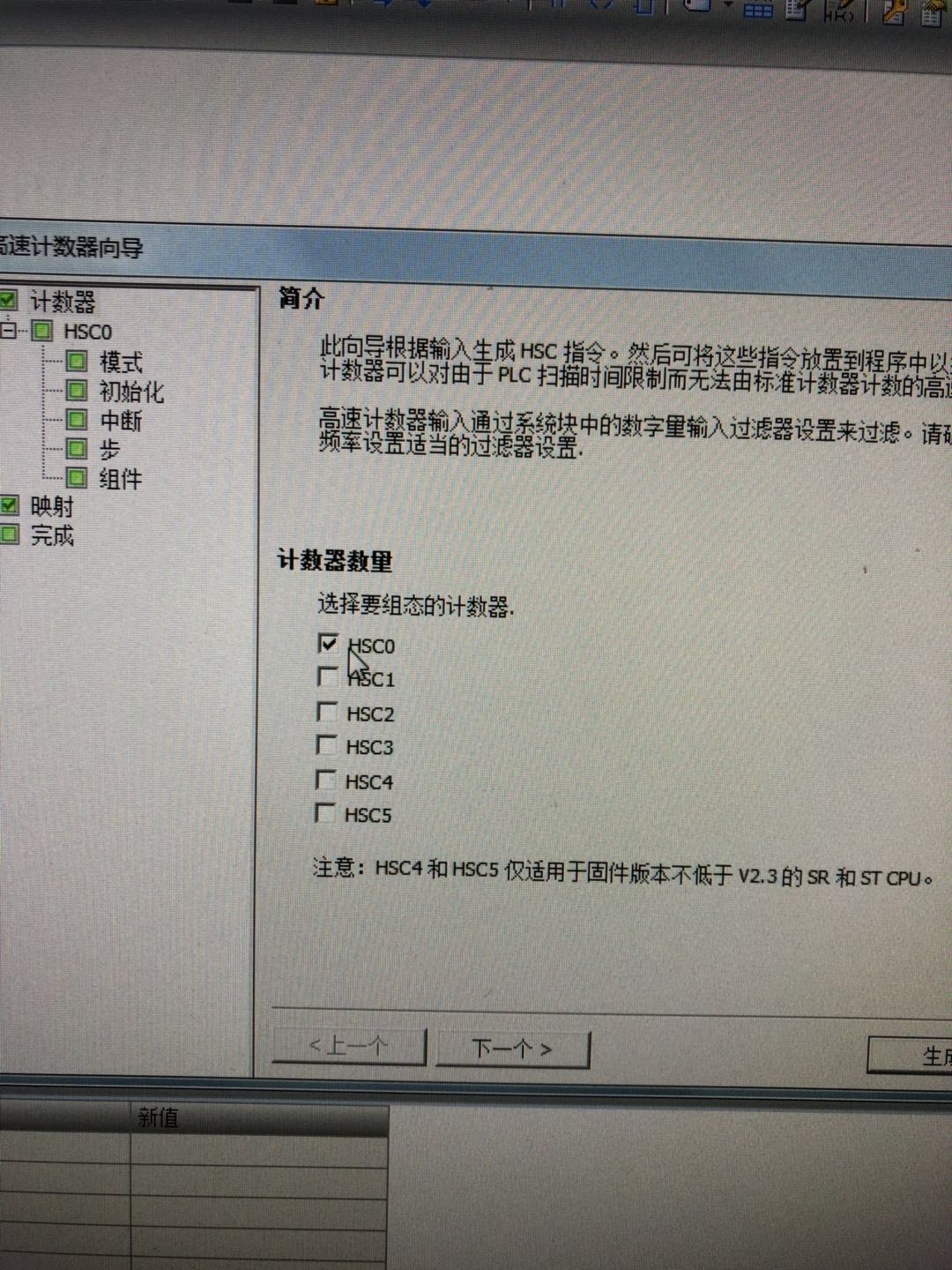

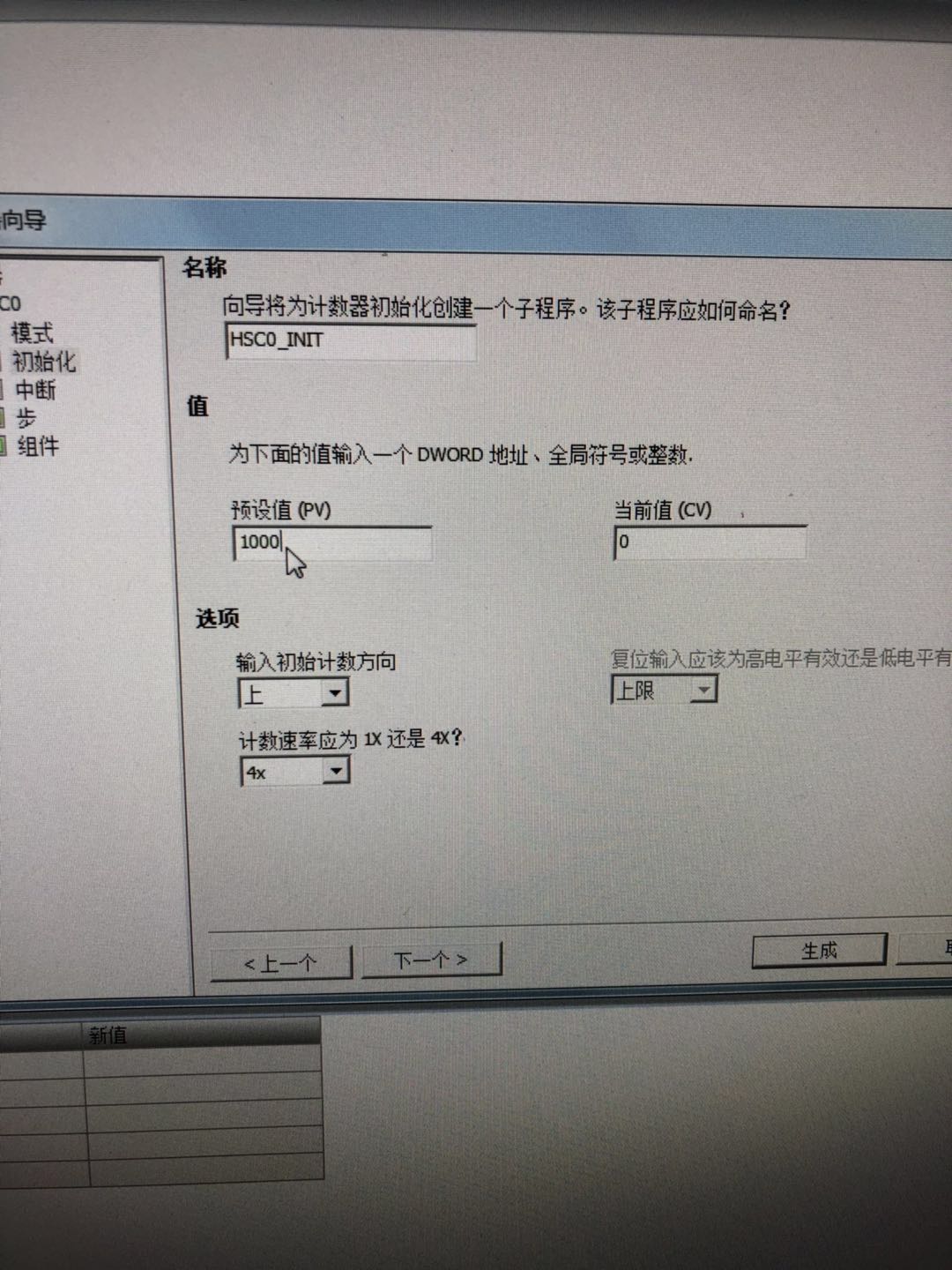

圖片：

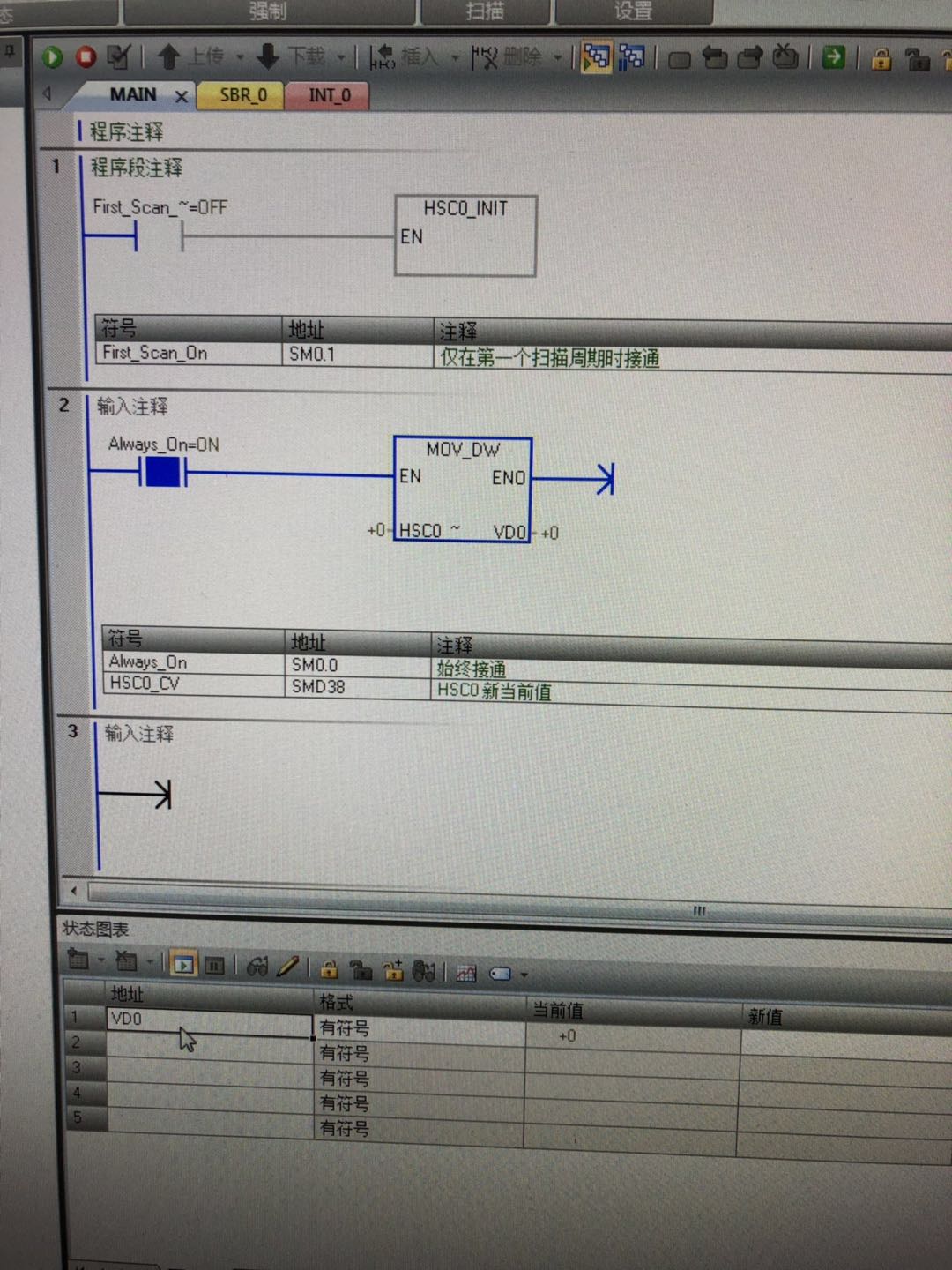

轉動編碼器沒反應 vd0一直是0

zxp6030011

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 39 個
工控威望: 126 點
下載積分: 963 分
在線時間: 10(小時)
注冊時間: 2019-04-07
最后登錄: 2021-12-11
查看zxp6030011的主題 / 回貼

1樓發表于: 2020-09-28 20:22

只看該作者 | 小中大

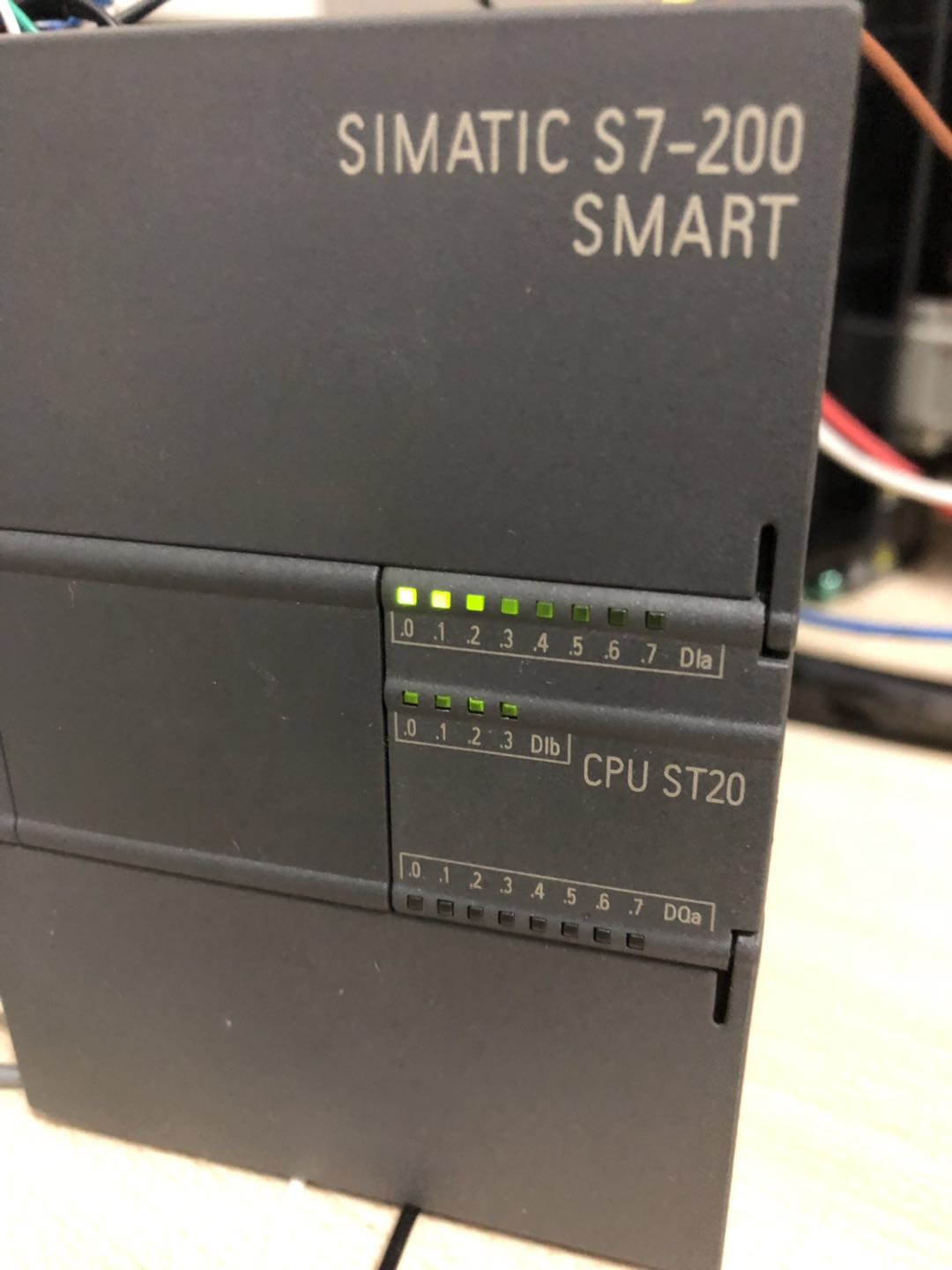

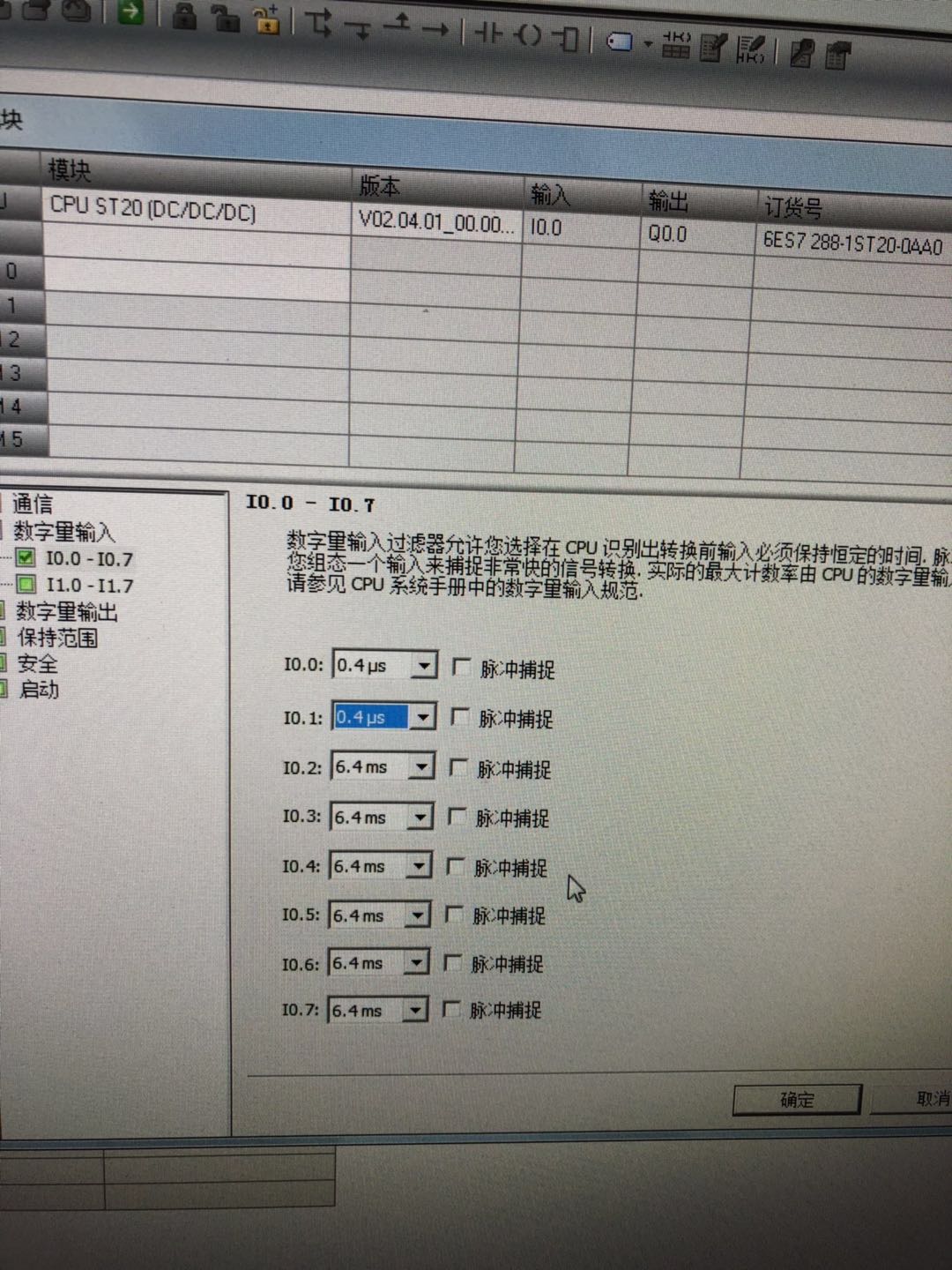

換一臺plc還是沒有反應脈沖捕捉勾選不勾選都一樣

zxp6030011

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 39 個
工控威望: 126 點
下載積分: 963 分
在線時間: 10(小時)
注冊時間: 2019-04-07
最后登錄: 2021-12-11
查看zxp6030011的主題 / 回貼

2樓發表于: 2020-09-28 20:26

只看該作者 | 小中大

監視hsc0 也是沒反應

乘風破浪93

靜坐常思己過，閑談莫論人非！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 236 點
下載積分: 13609 分
在線時間: 212(小時)
注冊時間: 2014-05-04
最后登錄: 2025-12-03
查看乘風破浪93的主題 / 回貼

3樓發表于: 2020-09-28 22:51

只看該作者 | 小中大

圖片：

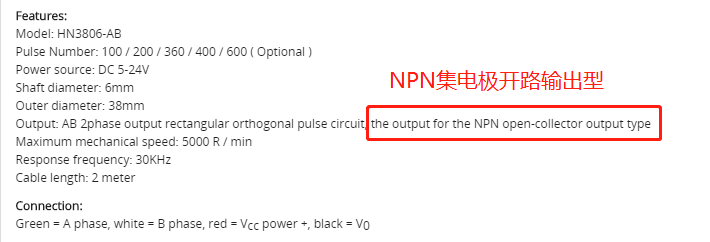

不知道樓主是否了解這個編碼器屬于哪種輸出類型？比如集電極開路輸出、推挽輸出，信號類型是PNP還是NPN型，這些參數都很關鍵，不要一味地懷疑程序問題。

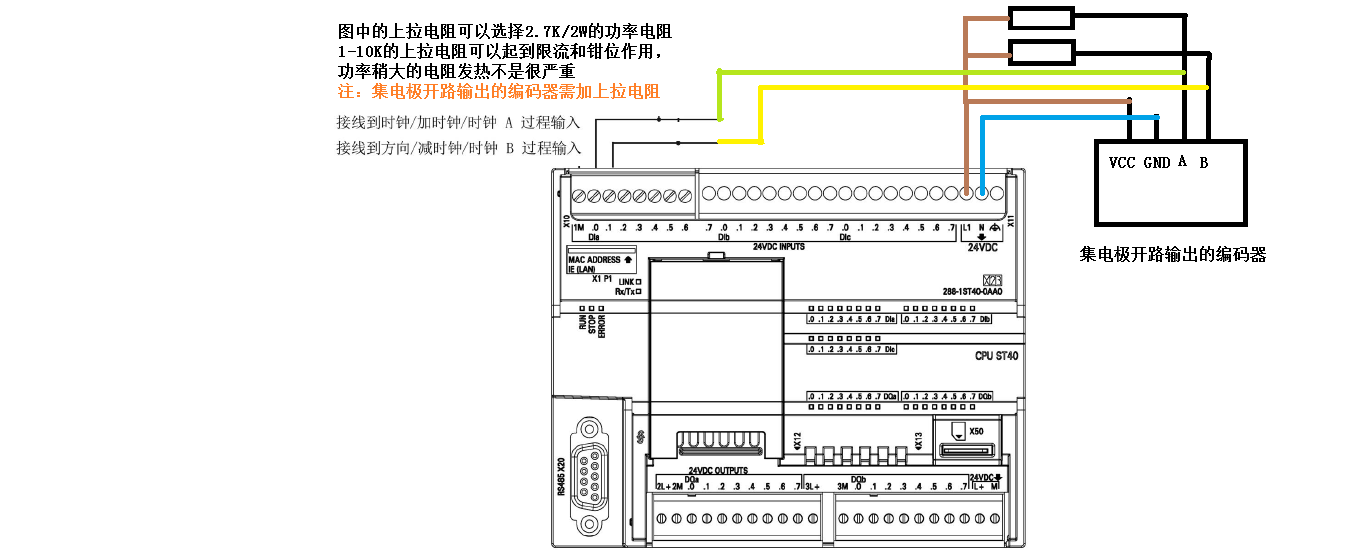

西門子PLC基本上都是接PNP的傳感器，如果接的是集電極開路的編碼器，要串一個上拉電阻才會有信號進來。另外，編碼器的供電要和編碼器AB輸出信號共用一個電源系統
