luanhong
級別: 家園常客
精華主題: 0
發帖數量: 22 個
工控威望: 663 點
下載積分: 1758 分
在線時間: 65(小時)
注冊時間: 2012-12-11
最后登錄: 2019-10-05
查看luanhong的 主題 / 回貼
樓主  發表于: 2018-10-12 11:26

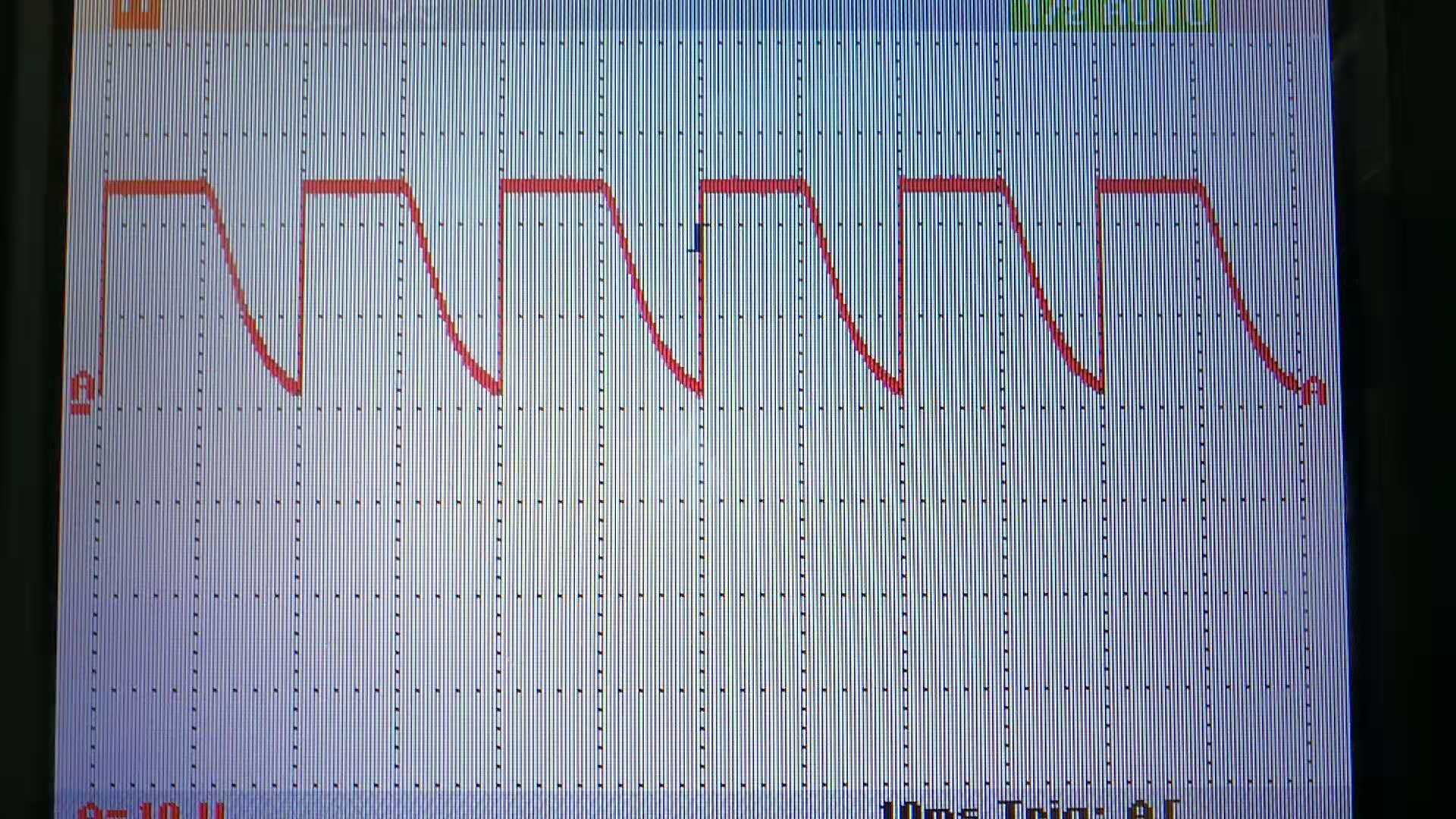

圖片：
請教下各位大神：
       我使用西門子的PWM模塊，Q0.0輸出周期20ms波形就失真了，頻率在高點就更嚴重了。有大神碰到過這種情況嗎？同樣的設置 用DQ4X24V的板卡輸出波形很好。但是用自帶的就是不行。是不是哪里設置錯了？
hdkcxym
行者無疆勇者無畏
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 103 點
下載積分: 433 分
在線時間: 52(小時)
注冊時間: 2014-11-22
最后登錄: 2025-10-03
查看hdkcxym的 主題 / 回貼
1樓  發表于: 2018-10-12 13:27
濾波按照手冊設置正確嗎
leechonghua
級別: 論壇先鋒
精華主題: 0
發帖數量: 701 個
工控威望: 1858 點
下載積分: 2264 分
在線時間: 1069(小時)
注冊時間: 2011-06-01
最后登錄: 2025-11-06
查看leechonghua的 主題 / 回貼
2樓  發表于: 2018-10-12 13:47
輸出加下拉電阻試試
luanhong
級別: 家園常客
精華主題: 0
發帖數量: 22 個
工控威望: 663 點
下載積分: 1758 分
在線時間: 65(小時)
注冊時間: 2012-12-11
最后登錄: 2019-10-05
查看luanhong的 主題 / 回貼
3樓  發表于: 2018-10-12 13:58

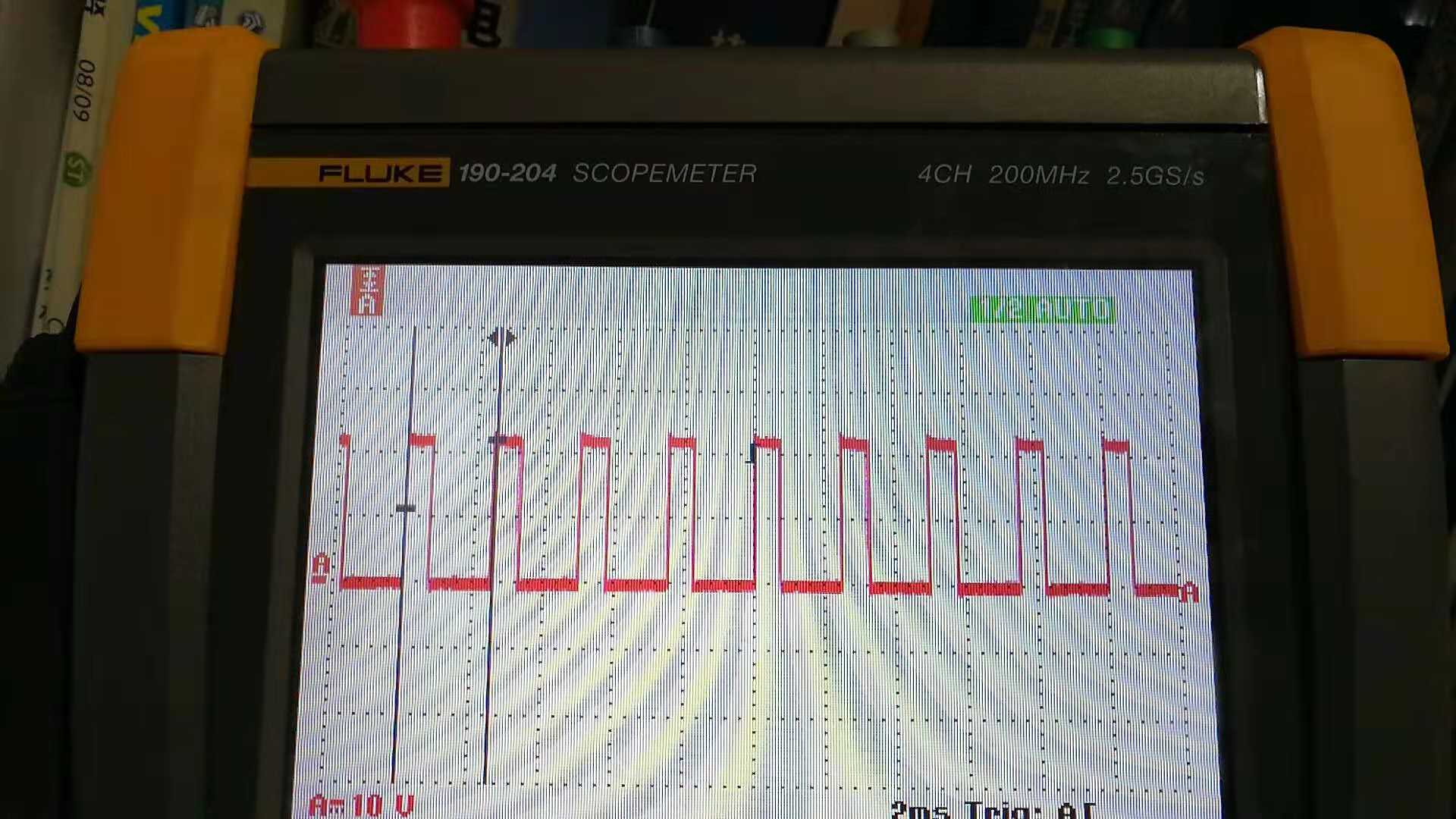

圖片：
加個下拉電阻，果然好很多！
luanhong
級別: 家園常客
精華主題: 0
發帖數量: 22 個
工控威望: 663 點
下載積分: 1758 分
在線時間: 65(小時)
注冊時間: 2012-12-11
最后登錄: 2019-10-05
查看luanhong的 主題 / 回貼
4樓  發表于: 2018-10-12 13:59
輸入有濾波設置，輸出沒有吧？
