xyz444
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 132 點
下載積分: 3067 分
在線時間: 24(小時)
注冊時間: 2014-08-29
最后登錄: 2019-11-08
查看xyz444的 主題 / 回貼
樓主  發表于: 2014-09-03 23:18
這種編程方式可以有循環 選擇什么的.. 梯形圖就只是順序控制.

只要對計算機高級編程有學習過的童鞋應該隨便學學都能掌握..


很方便的一種編程方式.怎么沒有在論壇里見有人討論過.

這種編程方式是專業版的s7自帶的...

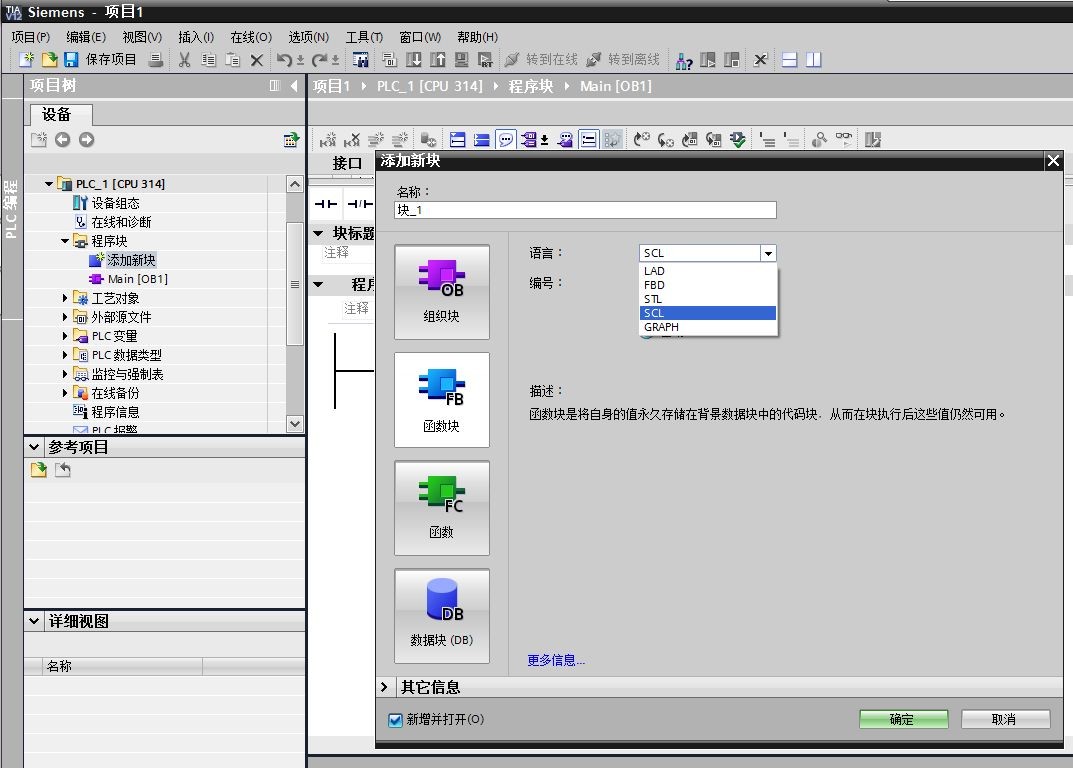

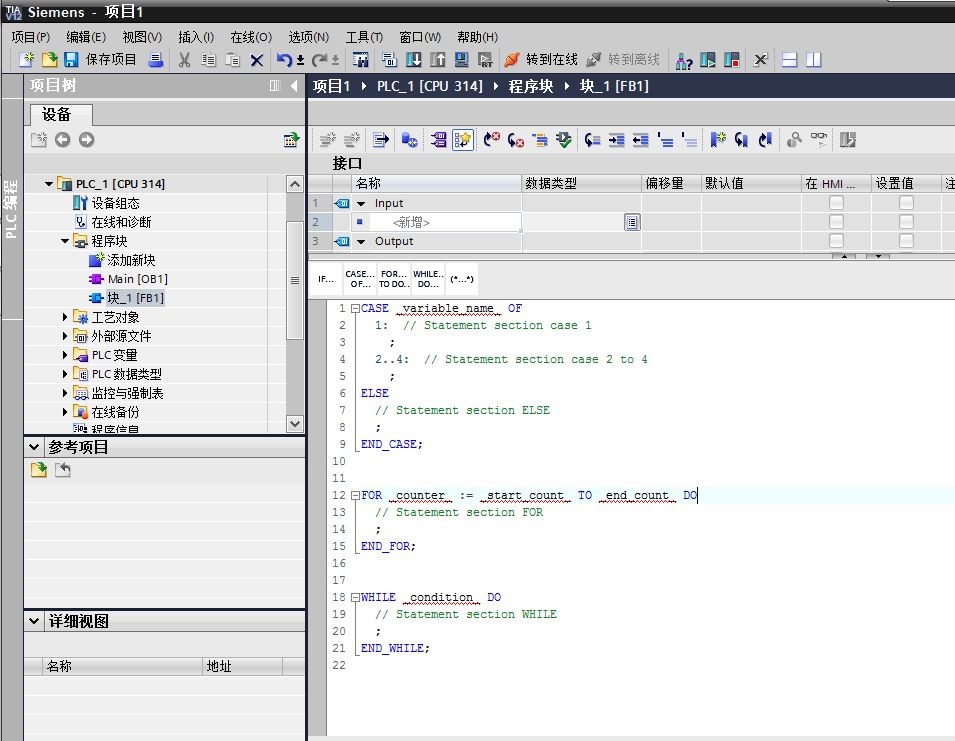

這個是博圖 v12的截圖

如果沒有可以下載安裝包. address.txt (1 K) 下载次数:65
[ 此帖被xyz444在2014-09-03 23:24重新編輯 ]
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6641 個
工控威望: 38453 點
下載積分: 15923 分
在線時間: 9835(小時)
注冊時間: 2006-09-13
最后登錄: 2025-12-10
查看cvlsam的 主題 / 回貼
1樓  發表于: 2014-09-04 08:59
引用
引用樓主xyz444于2014-09-03 23:18發表的 西門子plc scl編程 :
這種編程方式可以有循環 選擇什么的.. 梯形圖就只是順序控制.

只要對計算機高級編程有學習過的童鞋應該隨便學學都能掌握..

[attachment=125519]
.......


為何得出梯形圖只有順序控制這個結論？

比較+跳轉就能使得梯形圖構建出：WHILE，REPEAT，FOR循環結構。

西門子梯形圖的軟肋是不能間接尋址，這一點需要STL語言來彌補。

Good Luck～
xyz444
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 132 點
下載積分: 3067 分
在線時間: 24(小時)
注冊時間: 2014-08-29
最后登錄: 2019-11-08
查看xyz444的 主題 / 回貼
2樓  發表于: 2014-09-07 09:37
對哈...梯形圖也可以的咧.

   但是始終沒有這個直觀嘛...
過幾天空了再研究研究.
huyhuy
級別: 正式會員
精華主題: 0
發帖數量: 4 個
工控威望: 92 點
下載積分: 627 分
在線時間: 2(小時)
注冊時間: 2014-09-11
最后登錄: 2016-06-21
查看huyhuy的 主題 / 回貼
3樓  發表于: 2014-09-11 12:35
STL還是很贊的。
