工控人家園 西門子工控論壇 CPU226電源板沒24V輸出，我該怎么修呢？

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-11-07
查看lzhpsky的主題 / 回貼

樓主發表于: 2013-05-06 11:57

只看樓主 | 小中大

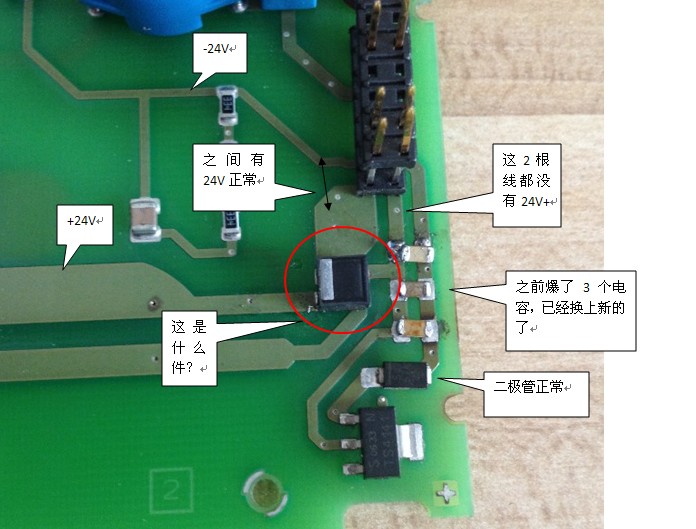

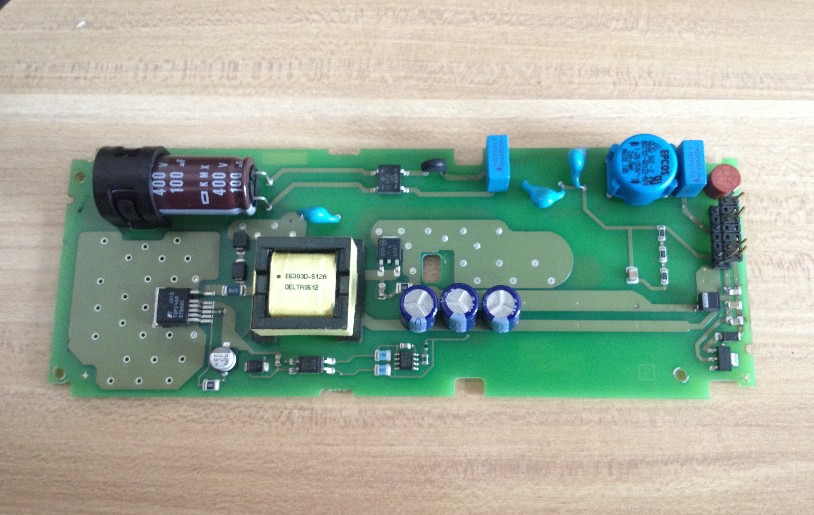

接錯線，導致端子的24V沒有了，拆開后，板子上爆了3個電容，已經換上新的了，但是端子還是沒有輸出24V，大家看哪里的事，我該怎么修？

江蘇文彬工控

江蘇文彬工控電氣------長期回收電器

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 126 個
工控威望: 230 點
下載積分: 4523 分
在線時間: 650(小時)
注冊時間: 2007-07-20
最后登錄: 2025-08-15
查看江蘇文彬工控的主題 / 回貼

1樓發表于: 2013-05-06 12:09

只看該作者 | 小中大

紅圈中是電感，從你分析來看就是這個電感受外部短路等引起燒壞開路了。沒有的話可以先短接掉。

回收電器,PLC，變頻，觸摸屏，伺服。外地德邦代收款.

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-11-07
查看lzhpsky的主題 / 回貼

2樓發表于: 2013-05-06 12:33

只看該作者 | 小中大

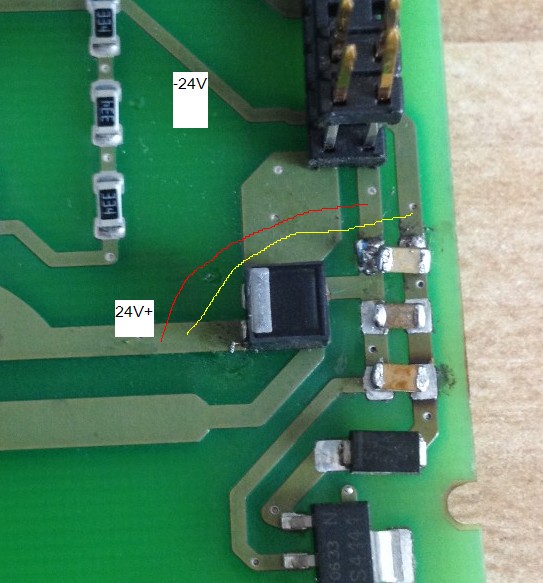

我試著短接了一下，短接其中那根紅線，板子直接不輸出24V了，只短接那根黃線沒問題。只短接這一根黃線應該不行吧。

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-11-07
查看lzhpsky的主題 / 回貼

3樓發表于: 2013-05-06 16:34

只看該作者 | 小中大

沒知道的嗎

金玉峰

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 1846 點
下載積分: 47279 分
在線時間: 1090(小時)
注冊時間: 2013-03-27
最后登錄: 2025-04-07
查看金玉峰的主題 / 回貼

4樓發表于: 2013-05-06 17:56

只看該作者 | 小中大

應該有短路保護呀，不應該燒。？

851619406

咸寧的工控朋友，希望咱們多親近一下。

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 27 個
工控威望: 158 點
下載積分: 1685 分
在線時間: 21(小時)
注冊時間: 2013-05-04
最后登錄: 2013-06-19
查看851619406的主題 / 回貼

5樓發表于: 2013-05-07 12:20

只看該作者 | 小中大

將+24接到電容的正端

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70822 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2025-12-06
查看wwcwwc的主題 / 回貼

6樓發表于: 2013-05-07 16:05

只看該作者 | 小中大

我有一個小小建議，建議樓主把解決問題的過程做一個回復。
好像在其它論壇也貼過該問題的。

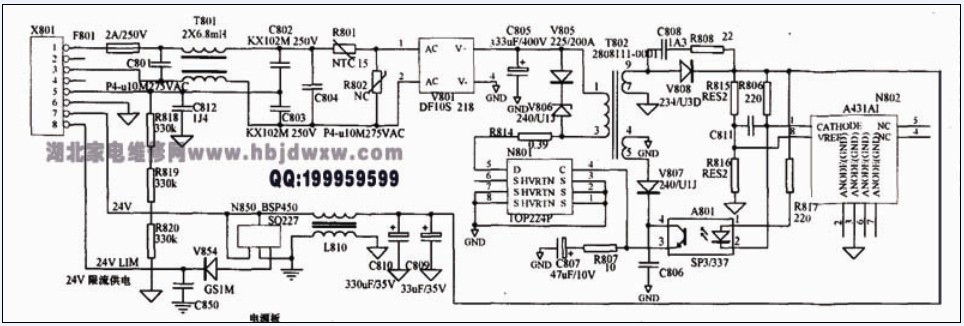

這個圖看看是否對你有幫助。

hbtwhb

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 152 點
下載積分: 605 分
在線時間: 30(小時)
注冊時間: 2013-05-10
最后登錄: 2025-11-22
查看hbtwhb的主題 / 回貼

7樓發表于: 2013-05-11 10:50

只看該作者 | 小中大

無需這么復雜，去買個模塊式的開關電源模塊，120MA的，24V的，體積很小，拋棄原有電路，我曾經就這么修過
