工控人家園 西門子工控論壇 如何使用上升沿和下降沿，S7-300PLC

wellen

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 75 個
工控威望: 189 點
下載積分: 6609 分
在線時間: 51(小時)
注冊時間: 2011-05-30
最后登錄: 2025-08-19
查看wellen的主題 / 回貼

樓主發表于: 2012-07-27 19:56

只看樓主 | 小中大

假設I0.0是一個按鈕（按一下汽缸升，再按一下汽缸降），控制一個汽缸的升降，Q0.0升，Q0.1降，I0.1汽缸高位，I0.2汽缸低位。利用上升沿控制，怎么實現呢？新手望大家賜教。
我還不熟悉S7軟件里的上升沿指令。它和三菱的區別好像很大？？？

[ 此帖被wellen在2012-08-14 21:57重新編輯 ]

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6641 個
工控威望: 38453 點
下載積分: 15913 分
在線時間: 9835(小時)
注冊時間: 2006-09-13
最后登錄: 2025-12-09
查看cvlsam的主題 / 回貼

1樓發表于: 2012-07-27 21:26

只看該作者 | 小中大

引用
引用樓主wellen于2012-07-27 19:56發表的如何使用上升沿和下降沿，S7-300PLC :
假設I0.0是一個按鈕，控制一個汽缸的升降，Q0.0升，Q0.1降，I0.1汽缸高位，I0.2汽缸低位。利用上升沿控制，怎么實現呢？新手望大家賜教。
我還不熟悉S7軟件里的上升沿指令。它和三菱的區別好像很大？？？

如果你是用的三菱Q系列，那么對于上升沿，幾乎沒有差別。

以上~

yyhhjj2008

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 161 點
下載積分: 657 分
在線時間: 75(小時)
注冊時間: 2010-11-19
最后登錄: 2025-12-05
查看yyhhjj2008的主題 / 回貼

2樓發表于: 2012-07-28 17:32

只看該作者 | 小中大

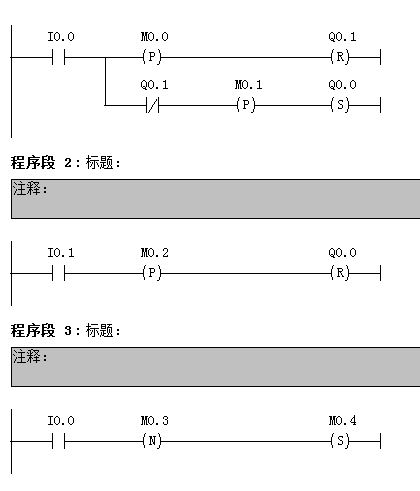

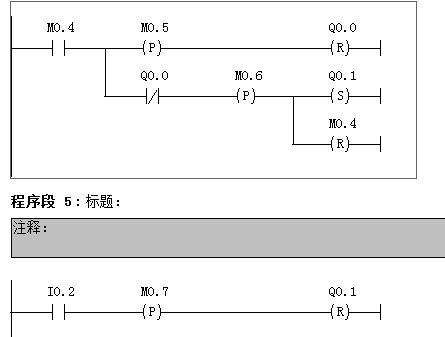

圖片：

圖上是我做的一個例子，不一定正確，供參考，300PLC的對沿要手動設置一個存儲位，而三菱的是自動分配，不需要人工分配。存儲位可用M，如圖上的例子，也可用DB數據塊，如在FB中用，可在SATA中設置。供參考

wellen

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 75 個
工控威望: 189 點
下載積分: 6609 分
在線時間: 51(小時)
注冊時間: 2011-05-30
最后登錄: 2025-08-19
查看wellen的主題 / 回貼

3樓發表于: 2012-07-31 20:52

只看該作者 | 小中大

我用的就是三菱Q系列的比較多，現在換成西門子的了還有好多指令都不會用。像利用PID調節溫度，幾乎看不懂。希望您能賜教啊。

chenkang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 109 點
下載積分: 331 分
在線時間: 53(小時)
注冊時間: 2010-02-01
最后登錄: 2025-06-18
查看chenkang的主題 / 回貼

4樓發表于: 2012-08-13 21:14

只看該作者 | 小中大

西門子的上升沿需要存儲位，上升沿涉及兩個掃描周期的狀態(上個掃描周期為0，本本次掃描周期為1），所以必須保持上次少秒周期狀態。
