你能用一個按鈕開關和若干個中間繼電器組成單鍵啟停電路嗎？請不要用PLC來設計。

這個可以的，原先做過 好像要三個還是四個繼電器了，不記得了
現在誰還用這電路，一點都不實際

好難呀，花了四分半鐘才畫出來

這有什么難的

做得出，用三個中間繼電器那個，雖然理論上因先斷后合而不能實現，但實際接了（一定得一樣的繼電器），可行

用同一類型的繼電器，因機械性能不可能完全相同，會誤動作。LZ還是少浪費腦細胞吧、

可以，請看 LD X0          OR M1    ANI M2     OUT M1               LD  XO      AND M3     OUT    M2          LDI   X0    AND  M1    OR  M3     ANI  M4    OUT   M3     LDI  X0    ANI  M1    OUT   M4
LD  M1  OUT  Y1             X0為雙常閉和雙常開復歸型按鈕，  M1 ——M4 為中間繼電器       Y1 為接觸器  控制負載，     由于沒有安裝畫圖軟件，請自己去寫成梯形圖，再轉成電氣原理圖，經過本人的實踐證明，的確可以用此例子

簡單得很就是不穩定觸點一有問題就崩潰了事

引用

引用第5樓taipi-k于2010-06-20 20:22發表的  :
用同一類型的繼電器，因機械性能不可能完全相同，會誤動作。LZ還是少浪費腦細胞吧、

這有何難？不要以為你不會的，別人都不會！

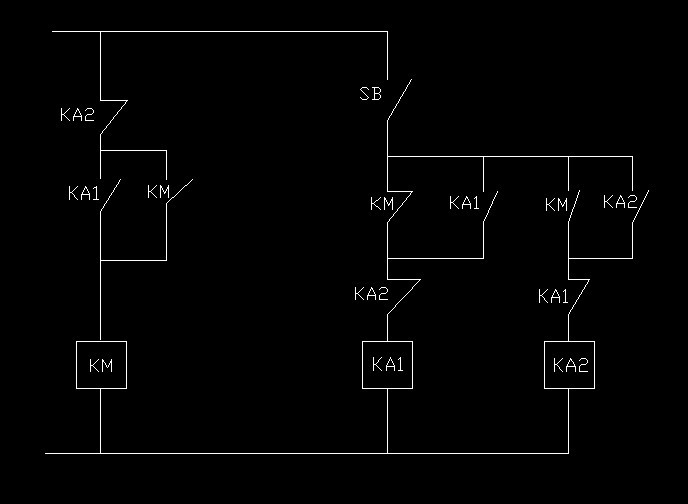

樓上的 這圖 可以實現單按鈕啟停


不過實際設計中 確實沒見人這么設計過......估計不可靠吧

我做過這道題，控制三臺電機順序啟動，而后，順序停止。理論上可以，但是實際上沒有何意義，不可靠唄。

[quote]引用第8樓chenpingyg于2010-06-20 23:44發表的  :

這有何難？不要以為你不會的，別人都不會！
[/quote
用這做設備，憑你的能力該炒老板的魷魚。
